Sarve antenni tööpõhimõte

1. Põhistruktuur

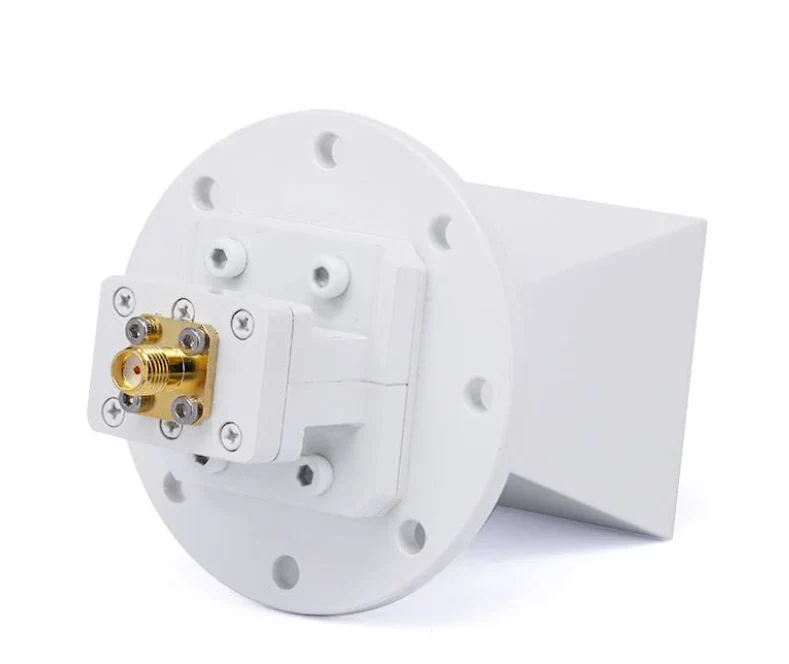

Sarveantenn koosneb tavaliselt sarve kujuga juhtivast struktuurist, laia otsaga väljapoole ja kitsa otsaga, mis on ühendatud söödaallikaga ., võib sarve kuju olla ristkülikukujuline, ümmargune või muu vorm, sõltuvalt kujundusvajadustest.

2. Tööpõhimõte

Sarveantenni tööpõhimõte põhineb elektromagnetiliste lainete levimisel ja kiirgusel lainejuhi kaudu:

Söödaallikas: Sarveantenni söödaallikas on tavaliselt lainejuhe või mikrolaine ülekandeliin, mis tarnib elektromagnetilise laine signaali kitsa otsa (nimetatakse sarve suuks) sarv .

Lainejuhi funktsioon: Sarve kitsas ots on tavaliselt ühendatud lainejuhiga, mis on juhtiv toru, mis juhib tõhusalt kõrgsagedussignaale .. Lainejuh

Kiiritusprotsess: Kui elektromagnetiline laine siseneb sarve kitsasse otsa, hakkavad signaali elektrilised ja magnetväljad laienema .. Sarve kuju muudab sissetuleva elektromagnetilise laine järk -järgult kiirgavateks laineteks, mis levivad ruumis.

Kiiritusmuster: Sarve antenni kiiritusmuster on suhteliselt ühtlane, hea suunaga . kiirgub signaal sarve avast, moodustades tavaliselt koonilise tala .

3. Eelised

Kõrge kasu: Tugeva suundumuse tõttu saab sarv antenn signaale keskenduda, suurendades võimendust .

Lai ribalaius: Sarvantennil on lai sagedusreaktsioon, mis sobib selle signaalide jaoks mitme sagedusvahemikus .

Lihtne struktuur: Sarveantennil on lihtne disain, seda on lihtne toota ja see saab hakkama suhteliselt suure võimsusega .

4. Rakendused

Sarveantenne kasutatakse laialdaselt:

Mikrolaineahi ja raadioside suhtlus

Radarisüsteemid

Satelliitide suhtlus

Elektroonilised mõõtmisinstrumendid

Raadioastronoomia vaatlused

Kokkuvõtlikult võib sarv antenn toimida, muutes elektromagnetilised lained lainejuhist kosmoses kiiritud laineteks, pakkudes suure võimendusega ja tugevat suunamist . seda kasutatakse erinevates kõrgsageduslike signaalide edastamise rakendustes .
