PCB tahvli struktuur

PCB-plaadi struktuur sisaldab peamiselt erinevaid tahvli kihtide struktuure, näiteks ühekihilisi tahvleid, kahekihilisi tahvleid ja mitmekihilisi tahvleid. Järgnev on üksikasjalik struktuurianalüüs:

1.Single-kihi juhatus
Konstruktsiooniline kompositsioon: ainult ühel küljel on vaskfoolium ja teisel küljel pole vaskfooliumi. Komponendid asetatakse tavaliselt küljele ilma vaskfooliumita ja vaskfooliumiga külg kasutatakse peamiselt juhtmestiku ja jootmiseks.
Rakendusstsenaariumid: sobivad lihtsate vooluringide jaoks, näiteks elektroonilised kellad, mänguasjad jne. Selle tootmisprotsess on lihtne ja kulud on madalad, kuid selle funktsioonid on suhteliselt üksikud.

2.Double-kihi juhatus
Substraadimaterjal: tavaliselt kasutatav on fr -4, mis on segu klaaskiust ja epoksüvaigust. Sellel on hea mehaaniline tugevus, isolatsioon ja kuumakindlus ning see võib pakkuda ahelaplaadile stabiilset tuge.
Juhtiv kiht: see tähendab vaskfooliumi, mis jaotatakse substraadi ülemisele ja alumisele küljele. Erinevad vooluahela mustrid moodustatakse vooluülekande söövitusprotsessi kaudu. Vaskfooliumi paksust saab valida vastavalt nõuetele. Näiteks 1 untsi (OZ) vaskfoolium sobib suurte voolude jaoks ja 1/2 untsi vaskfoolium sobib tavaliste vooluringide jaoks.
Isoleeriv materjal: PP (Prepreg) kasutatakse isoleermaterjalina kahekihilise tahvli keskel. See on segu poolhaaval vaigu ja klaaskiust, mis võib kindlalt kaks kihti omavahel siduda ja tagada, et kahe kihi vahel pole lühirada.
Pinnakaitsematerjal: sealhulgas joodise mask ja siidikihikiht. Jootemask on üldiselt roheline, punane või must tint, mida kasutatakse vaskfooliumi kaitsmiseks oksüdatsiooni ja rooste eest ning takistab jootmise ajal jootmise ajal voolamist soovimatutesse kohtadesse, kusjuures ainult vask paljastavad padjad; Silkkreenikiht on tavaliselt valge tint, mida kasutatakse teksti või sümbolite, näiteks komponentide positsioonide ja mudelite printimiseks PCB -plaadil, hõlbustades kokkupanemist ja hooldust.
Rakenduse stsenaariumid: tootmisprotsess on suhteliselt lihtsam kui mitmekihiliste tahvlite protsess. See sobib keskmise komplekssusega vooluahelate jaoks, näiteks heliseadmeid, televiisorit jne. Komponente saab paigutada mõlemale küljele ja juhtmestiku ruumi on suhteliselt rikkalikum kui ühekihiliste tahvlite oma.

3.multi-kihi juhatus
Signaalkiht: kasutatud komponentide ja juhtmestiku paigutamiseks, see on põhikiht, mis ühendab erinevaid komponente, sealhulgas ülemine kiht (ülemine kiht), alumine kiht (alumine kiht) ja mitu vahepealse signaali juhtmestiku kihti. Selle juhtmestik mõjutab otseselt kogu PCB jõudlust ja usaldusväärsust.
Toitekiht ja maapinna kiht: tavaliselt asuvad keskmises kihis, mida kasutatakse kogu vooluahela stabiilse toiteallika ja maandumise tagamiseks. Näiteks võib neljakihiline tahvlis olla keskmine kiht 1 "toiteallika spetsiaalne kanal", näiteks +5 v rida kogu tahvli toiteks või vasklehena kui "maapinna" (maapind) ja keskmine kiht 2 võib jagada teiseks jõukihiks või toimida teise signaalliinide juhtme kihina.
Isoleerikiht: FR -4 või muid isoleermaterjale kasutatakse erinevate juhtivate kihtide eraldamiseks, lühiseadmete vältimiseks ja signaalide sõltumatuse ja stabiilsuse tagamiseks.

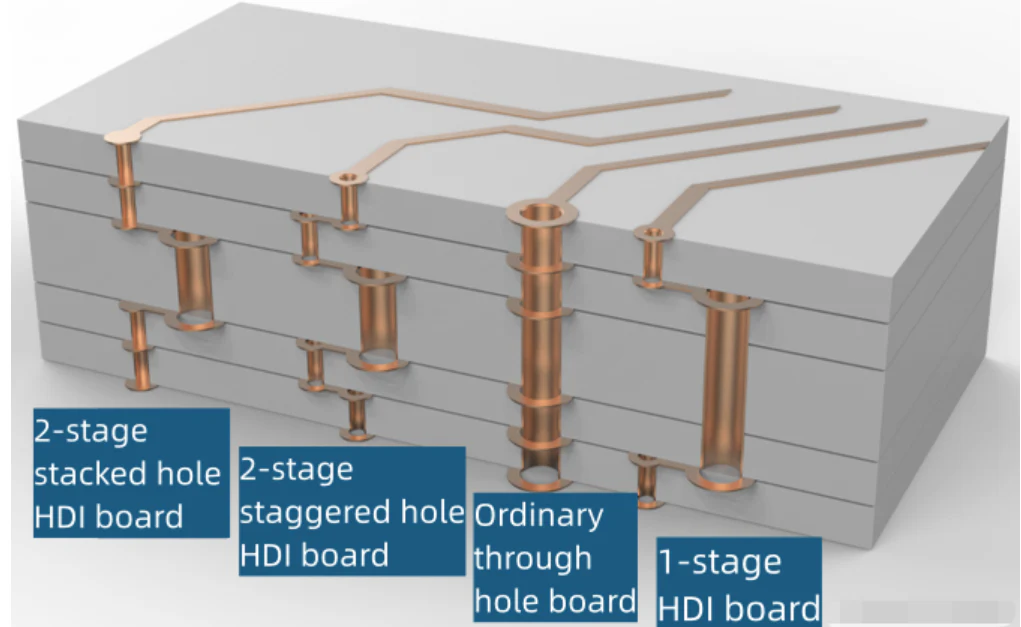

Vias: kaasa arvatud aukude, pimedate aukude ja maetud augud. Läbi aukude kulgevad kogu tahvli ja neid kasutatakse erinevate kihtide vooluringide ühendamiseks ja traditsiooniliste komponentide paigaldamiseks; Pimedaid auke kasutatakse ülemise kihi ja sisekihtide ühendamiseks, tavaliselt kõrgsageduslike signaalide edastamiseks, mis võib vähendada tee pikkust ja muuta signaali ülekande kiiremini; Maetud augud vastutavad sisekihtide vahelise elektriühenduse eest. Suure tihedusega tahvlites mahutab pimedate aukude ja maetud aukude kombinatsioon rohkem jooni, vältides laua liiga paksu.
Pinna töötlemise kiht: sarnaselt kahekihilise tahvliga on sellel jootemask ja siiditrükiv kiht, mis mängib kaitse ja tuvastamise rolle. Lisaks läbivad mõned tipptasemel mitmekihilised tahvlid juhtivuse ja korrosiooniresistentsuse parandamiseks ka pinnakulla pindamise ja muid ravimeetodeid.
Rakendusstsenaariumid: sobivad suure tiheduse, kiire ja kõrgsageduslike keerukate vooluringide jaoks, näiteks arvuti emaplaadid, mobiiltelefonide emaplaadid jne. Kihtide arvu saab suurendada, et täita vooluringi jõudlusnõudeid.
