Kuidas valida RF -kaabli komplekt



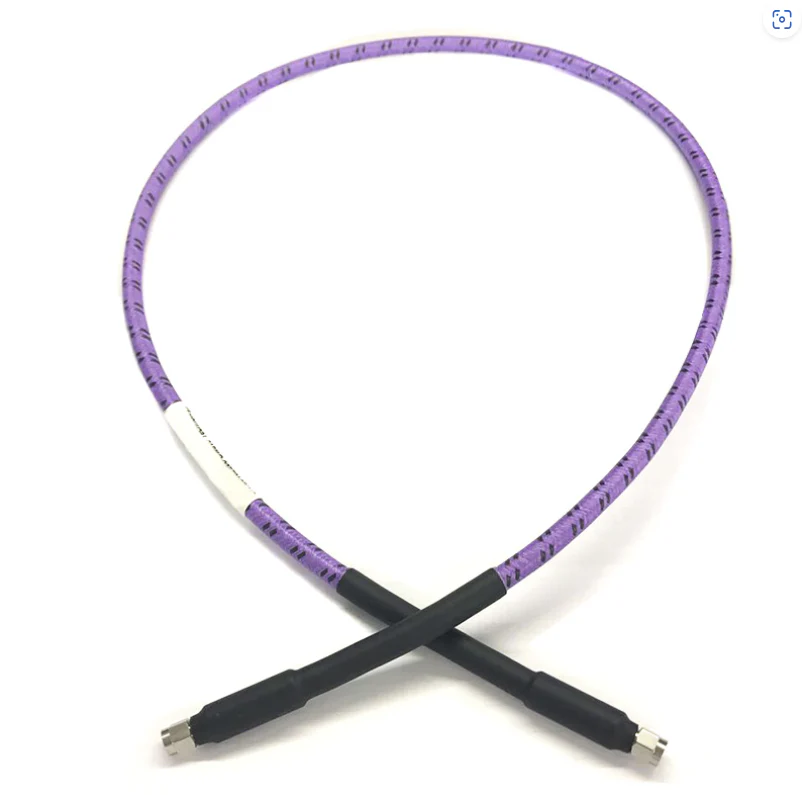

Parempoolse RF-kaabli komplekti valimine on ülioluline, et tagada usaldusväärse signaali edastamine sellistes väljades nagu telekommunikatsioon, radar, test ja mõõtmine, lennundus- ja tööstussüsteemid . Valimisprotsess nõuab elektriliste jõudluse tasakaalustamist, mehaanilisi omadusi, keskkonnakindlust ja konkreetset rakendusnõudeid . siin on astmeline juhendamine:



1. täpsustage rakenduse nõudeid ja stsenaariume

Test ja mõõtmine: Sagedased painutamine, korduvad ühendused ja ülitäpsed nõuded (e . g ., laboratoorsed seadmed, osloskoobid) .

Fikseeritud paigaldus: Pikaajaline stabiilsus ja madala hooldusvajadused .

Karm keskkond: Kokkupuude ekstreemsete temperatuuride, õhuniiskuse, vibratsiooni või kemikaalidega (E . g ., välistornid, kosmose, tööstuslikud masinad) {.

Kõrge liikuvusega süsteemid: Paindlikkus ja vastupidavus liikuvates olekutes (e . g ., droonid, robotid, kaasaskantavad seadmed) .



2. Hinnake peamisi elektrilise jõudluse parameetreid

a . sagedusvahemik

RF -kaablitel on maksimaalne töösagedus, millele lisaks suureneb signaali kadu (sumbumine) .

Madal sagedus (vähem või võrdne 6 GHz): RG 58, RG316 (tavaline tarbeelektroonikas) .

Keskmise sagedus (6–26 GHz): .086, .141 poolplekseeritavad ja poolkihised kaablid .

Kõrgsagedus (26–40 GHz): ülimadala kadude amplituud ja faasistabiilsed koaksiaalkaablid (e . g ., satelliidiühenduste jaoks, radar) .

Ülimalt kõrge sagedus (40–110 GHz): ülimadala kadude amplituud ja faasistabiilsed koaksiaalkaablid (millimeetri-lainesüsteemid) .

b . sumbumine (signaali kaotus)

Sumbumine (db/jalga) mõõdab signaali kadu kaugusel ja suureneb pikamaa edastamise sagedusega ., prioriteetseks madala suundumusega kaablid .

c . impedantsi sobitamine

Impedantsi ebakõla põhjustab signaali peegeldust, vähendades tõhusust ja tekitab häirete loomist . vastab kaabli impedantsile teie süsteemile:

Enamik RF -süsteeme (e . g ., sõjaline, telekommunikatsioon, testivarustus): 50Ω .

Video / kaabeltelevisioonisüsteemid: 75Ω .

Vältige impedantside segamist (E . g ., 50Ω kaabel 75Ω pistikutega) .

d . toitekäitlemisvõimsus

Kaabel peab vastu pidama süsteemi võimsusele (keskmine ja tippvõimsus), et vältida ülekuumenemist või lagunemist . võtmefaktorid:

Keskmine võimsus: pidev võimsus (e . g ., 100W baasjaamades) .

Peak võimsus: lühikese impulsi võimsus (e . g ., kilovatt-level radaris) .

Kõrgtemperatuuriga keskkondades (E . g ., 20% vähendamine 60 kraadi juures) .

e . faasi stabiilsus

Faasitundlikes süsteemides, näiteks diferentsiaalse signaalidega, minimeerige faasi triiv, mis on põhjustatud temperatuurimuutustest või painutades .



3. hinnake mehaanilisi omadusi

a . paindlikkus

Kõrge paindlikkus: kasutage stsenaariumide jaoks paindlikke kaableid, mis nõuavad sagedast painutamist (E . g ., test lõigud) .

Madal paindlikkus: stabiilsust vajavate fikseeritud paigalduste korral kasutage pooljäik (tahke vask välimine juht) või poolpaindlikke kaableid .

b . vastupidavus

Painderaadius: veenduge, et kaabel talub minimaalset painderaadiust ilma jõudluse halvenemiseta .

Kulutakistus: kasutage tugevate kestadega kaableid (e . g ., roostevabast terasest nailonist punutud kestad) karmides tööstuskeskkondades .



4. kaaluge keskkonnakindlust

Kaabel peab oma töötingimustes korralikult toimima:

Temperatuurivahemik: tööstuslik klass (-40 kraad kuni 125 kraadi), lennunduse aste (-55 kraad kuni 165 kraadi) või ekstreemsed keskkonnad . kõrgtemperatuuriga superjuhid (e. {7., 8 {{{{{{{{{{{{{{{{{.} kraadi. ) .

Niiskustakistus / IP-reiting: välitingimustes kasutamine nõuab veekindlaid kaableid / pistikkesi (E . g ., IP67 / IP68 n-tüüpi pistikud O-rõngastega) .

Keemiline takistus / UV-takistus: õli, kütuse või päikesevalgusega kokkupuutuvad stsenaariumid (E . g ., etüleen-tetrafluoroetüleen kopolümeeri kestad keemilise takistuse jaoks; UV-stabiliseeritud PVC välistingimustes kasutamiseks) .

Vibratsioon / löögitakistus: sõjaväe / kosmoserakendused vajavad tugeva varjestuse ja tüve leevendamisega kaableid (E . g ., kohtumine mil-dtl -17 standarditega) .



5. Valige ühilduvad pistikud

Pistikud peavad vastama kaabli ja seadme liidesele, madala sisestuse ja usaldusväärse ühendusega:

Levinud tüübid: SMA (kuni 18 GHz), N-tüüpi (kuni 18 GHz, suur võimsus), TNC (vibratsiooniresistent), BNC (madal sagedus, kiire ühendus), 2 . 92mm (kuni 40 GHz), 1,85 mm (kuni 67 GHz).

Funktsioonid: Valige installimisvajadustel põhinevad kriminaal-, joote- või tihendusühendused . karmides keskkondades, valige roostevabast terasest pistikud messingist .

Sugu ja polaarsus: veenduge, et isased / naissoost otsad sobiksid seadmetega (e . g ., sma isane N-tüüpi naissoost) .



6. tasakaalukulud ja usaldusväärsus

Suure jõudlusega kaablid (E . g ., hõbedaga juhid, vahustatud PTFE / madala tihedusega PTFE) on kallimad, kuid neil on väiksem kadu ja pikemad eluiga (sobivad kriitilistele süsteemidele) .

Ökonoomsed valikud (E . g ., hõbedaga-komplektiga teras, konserveeritud vaskpunak, PVC kestad) sobivad madala sagedusega, mittekriitiliseks kasutamiseks (E . g., Contaar Electronics)..

Ohutus-kriitiliste rakenduste jaoks (E . g ., meditsiiniseadmed, lennundus), tähtsustage usaldusväärsust kulude suhtes .



Peamiste sammude kokkuvõte

Selgitage rakenduse stsenaarium (fikseeritud / mobiil, sise- / välistingimustes, sagedusvahemik) .

Sobitada elektrilised spetsifikatsioonid (takistus, võimsus, sumbumine) .

Valige sobivad mehaanilised omadused (paindlikkus, suurus, vastupidavus) .

Veenduge keskkonnatakistus (temperatuur, niiskus, kemikaalid) .

Valige ühilduvad pistikud .

Tasakaalu jõudlus, hind ja töökindlus .



Neid samme järgides saate valida RF -kaabli komplekti, mis optimeerib teie konkreetsete vajaduste jaoks signaali terviklikkust ja pikaealisust .
