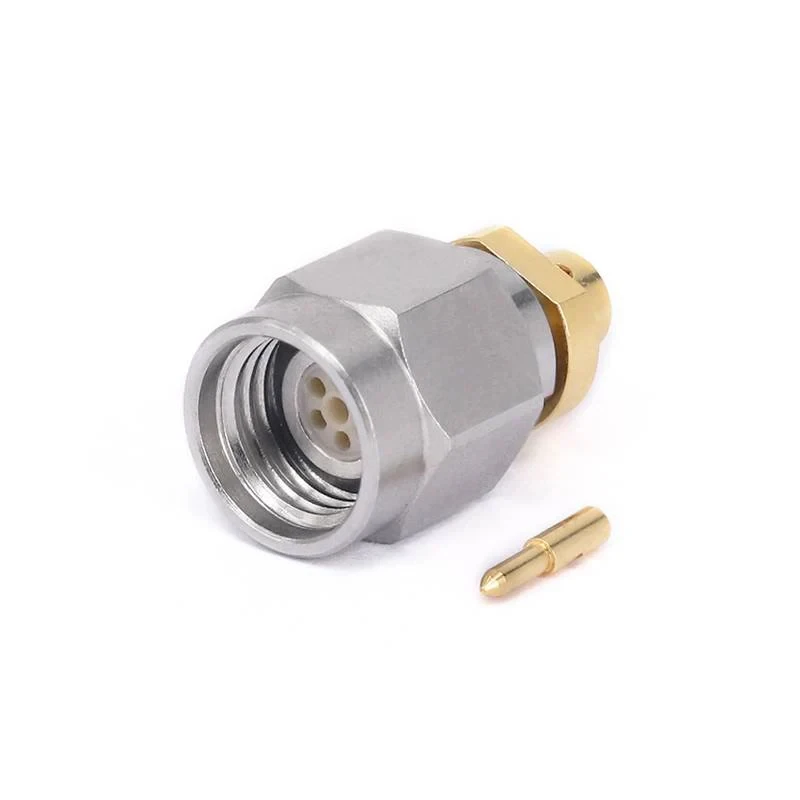

Koaksiaalsed pistikud
Koaksiaalne pistik on kõrge jõudluslahendus, mis on loodud mitmesuguste koaksiaalkaablirakenduste jaoks ., mis on valmistatud täpsusega, see tagab usaldusväärse ja stabiilse signaali edastamise, muutes selle ideaalseks valikuks nii äriliseks kui ka tööstuslikuks kasutamiseks ., näiteks meie SMA SMA Coax Connector .086 '' & {{4} {} {} {} {} {} {{} {{} {} {{} {} {{} {} {} {} {} {} {{} {} {} {{} {}} {{}} {{} {}} {{} {} {{}} {{} {} {}} {{}} '' '' ''. koaksiaalne pistik, mis hõlmab sagedusvahemikku DC -st -26.5 ghz .
Kirjeldus
Toote sissejuhatus
Koaksiaalne pistik on kõrge jõudluslahendus, mis on loodud mitmesuguste koaksiaalkaablirakenduste jaoks ., mis on valmistatud täpsusega, see tagab usaldusväärse ja stabiilse signaali edastamise, muutes selle ideaalseks valikuks nii äriliseks kui ka tööstuslikuks kasutamiseks ., näiteks meie SMA SMA Coax Connector .086 '' & {{4} {} {} {} {} {} {{} {{} {} {{} {} {{} {} {} {} {} {} {{} {} {} {{} {}} {{}} {{} {}} {{} {} {{}} {{} {} {}} {{}} '' '' ''. Koaksiaalne pistik, mis hõlmab sagedusvahemikku alates DC -26.5 GHz . Sellel pistikul on messingist korpus ja roostevabast terasest korpus, tagab suurepärase mikrolainete jõudluse madala sisestuskaotusega ja VSWR 1.25. 1.25., mis on 9. tööstuslik, ja tööstuslik, RF -i tööstusele, RF -ile, RF -ile, RF -ile, RF -ile.
Toote keha stiil

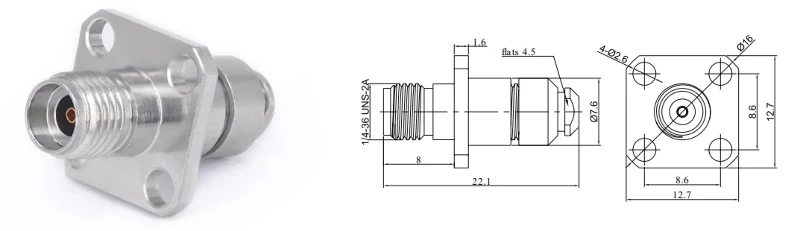

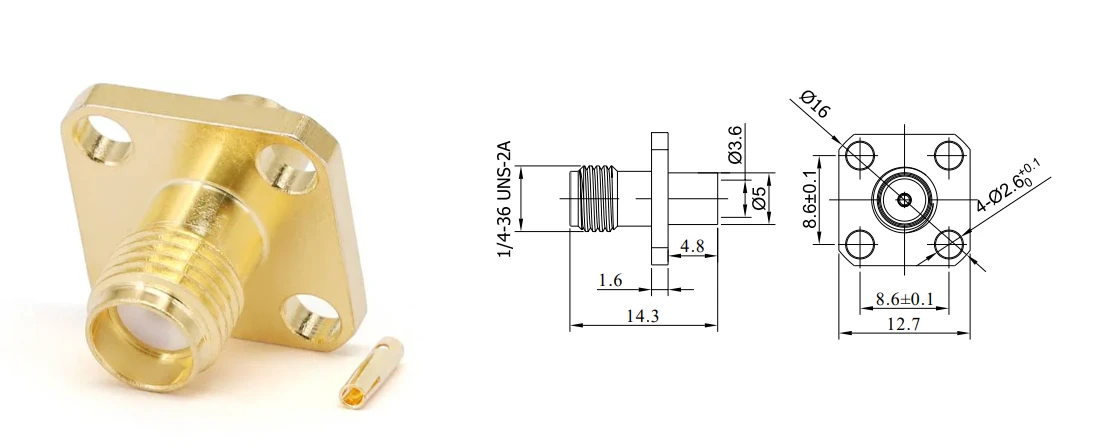

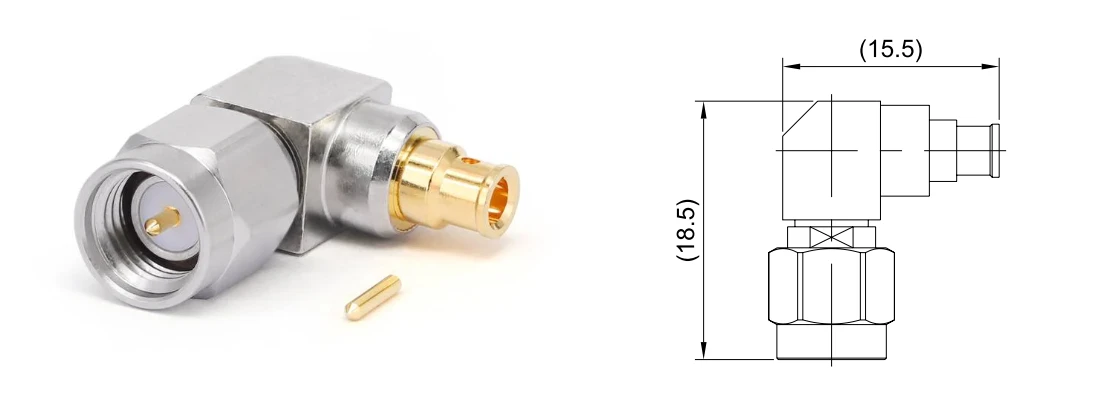

Coaxi pistikutel on nelja tüüpi kerevormid, näiteks sirge, 4 auguga äärik, täisnurk, vaheseina kinnitus .. Saame valida erinevate struktuuridega adapterid vastavalt erinevatele rakendusstsenaariumidele .
Tooterakendus
See SMA, 2 . 92mm, 2 {. 4mm, 1 . 85mm, GPO (SMP), PPO (mini-SMP) Coaxial Connectori ühilduvus paljude tavaliselt kasutatavate kaabli spetsifikatsioonidega: .086 '& {{{' ' Kaablid ja . Pealegi ühildub see täiesti 3506, 3507 seeria madala kadumisfaasiga - stabiilsete kaablitega. 3506 -seeria kaablid võivad säilitada suurepärase jõudluse sagedusriba ulatuses DC -st kuni 40 GHz ja isegi kuni 67 GHz. Ükskõik, kas töötate projektide kallal, mis hõlmavad telekommunikatsiooni, kosmose- või testi- ja mõõtmisseadmeid, pakub see pistik sujuvat integreerimist teie olemasoleva kaabli infrastruktuuriga.
Hankekk
Toote spetsifikatsiooni andmed
|
Konfiguratsioon |
|
|
Pistikutüüp |
SMA/2,92mm/2,4mm/1,85mm/GPO/GPPO |
|
Ühendussuhetetakistus |
50 oomi |
|
Pistikupolaarsus |
Standards |
|
Pistiku kinnitusmeetod |
Mitte ükski |
|

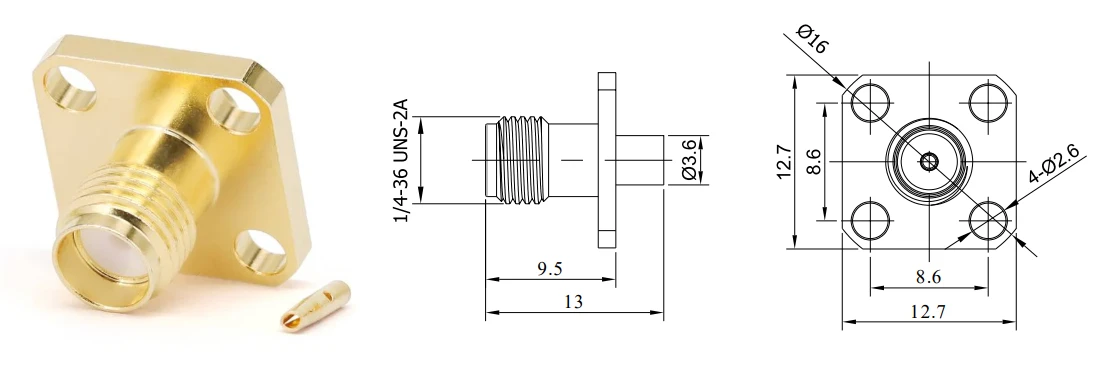

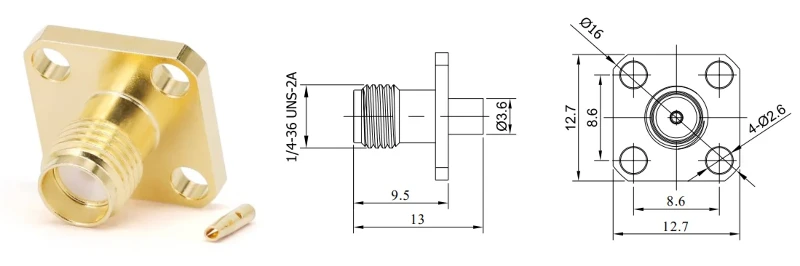

Pistikukeha stiil |
Sirge/täisnurk/vaheseina kinnitus/4 augu äärik |
|
Materjalide teave |
|
|
Keskne kontakt |
Kuubikuld pinnaga |
|
Väliskontakt |
Kuubik ja roostevaba teras |
|
Keha |
Kuubik ja roostevaba teras |
|
Dielektriline |
PEI/PTFE |
|
Keskkonnaandmed |
|
|
Temperatuurivahemik |
-55 kraad +165 kraadi |
|
2011/65/EL (ROHS) |
Nõuetele vastav |

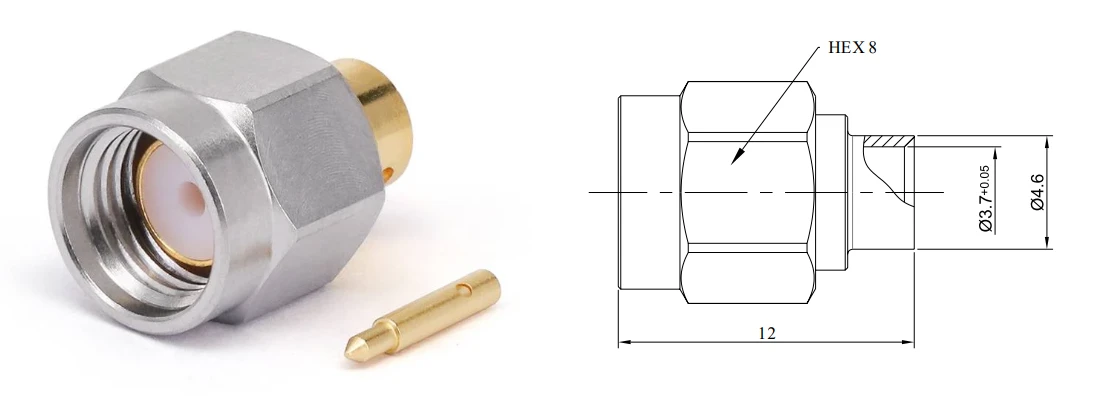

Tooteliik

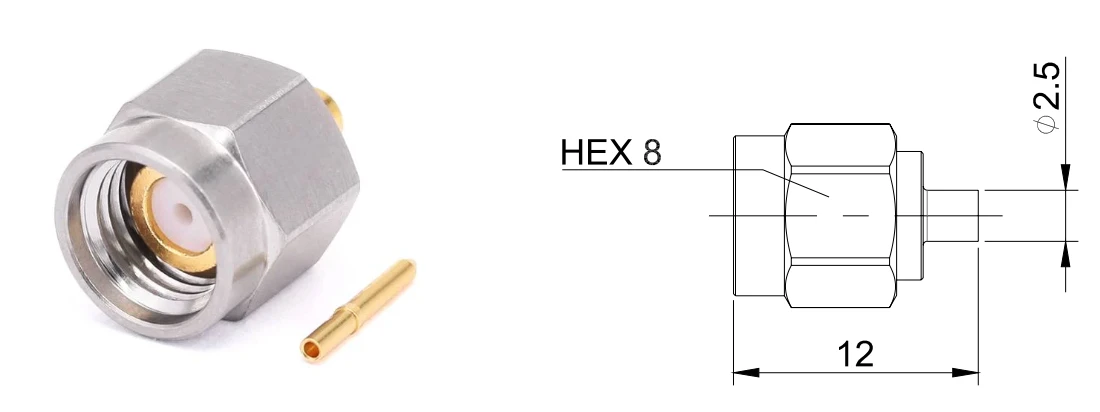

| SMA koaksühendused | |||
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-jb3s |
DC -18 GHz |
.141 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-jb2s |
DC -26.5 GHz |
.086 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-jb1s |
DC -16.5 GHz |
.047 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|

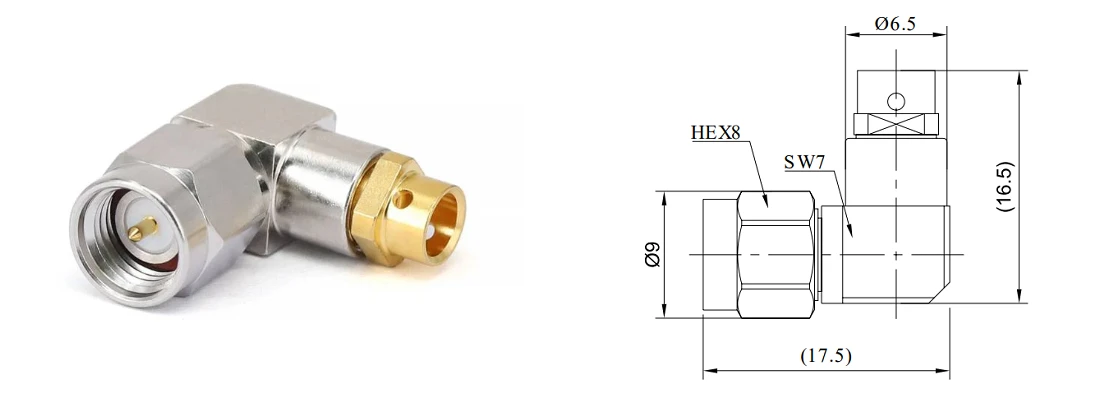

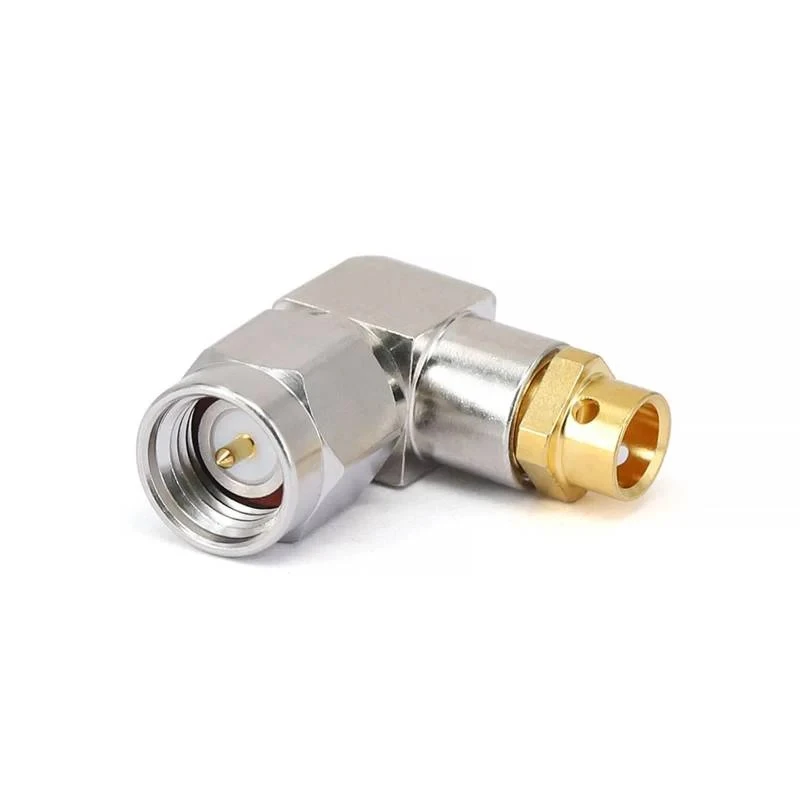

Fr 2- sma-jwb 3-2 |
DC -18 GHz |
.141 '' seeria |
|
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-jwb1s |
DC -26.5 GHz |
.047 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-kyb3 |
DC -18 GHz |
.141 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-kyb1s |
DC -26.5 GHz |
.047 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|

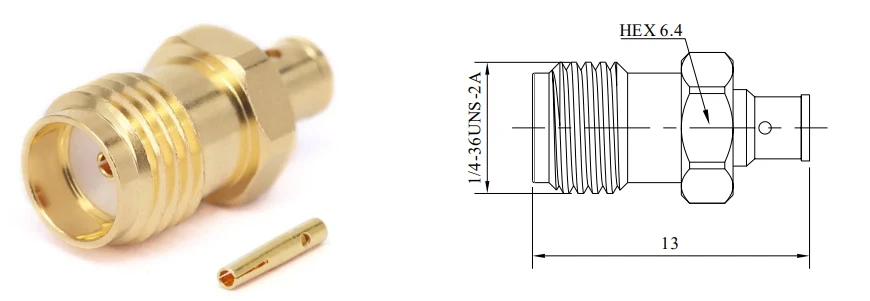

Fr 2- sma-kfb3 |
DC -18 GHz |
.141 '' seeria |
|
| SMA koaksühendused | |||
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-kfb2 |
DC -18 GHz |
.086 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-kb3 |
DC -18 GHz |
.141 '' seeria |
|
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- sma-kb2 |
DC -18 GHz |
.086 '' seeria |
|

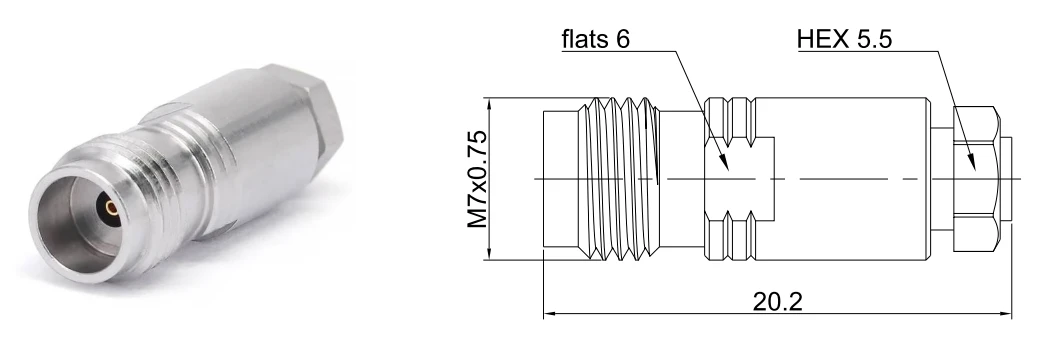

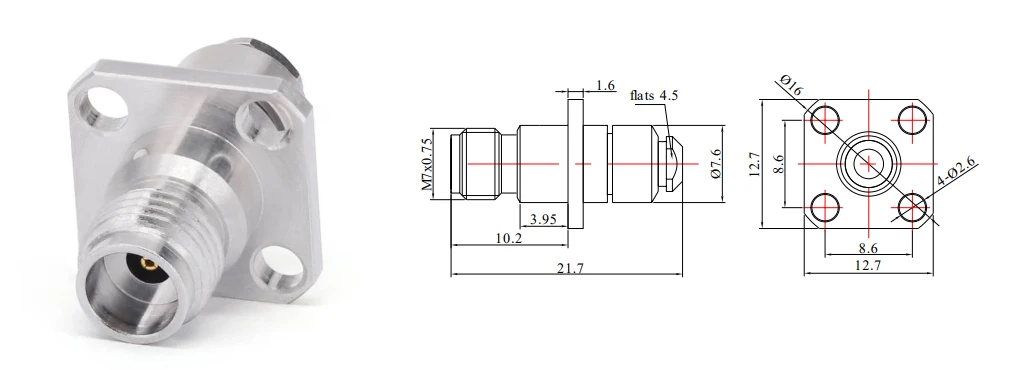

| 2,92 mm koaksühendused | |||
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-2.92- jb 2-1 |
DC -40 GHz |
.086 '' seeria |
|
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-2.92- kb2 |
DC -40 GHz |
.086 '' seeria |
|
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-2.92- kfb2 |
DC -40 GHz |
.086 '' seeria |
|

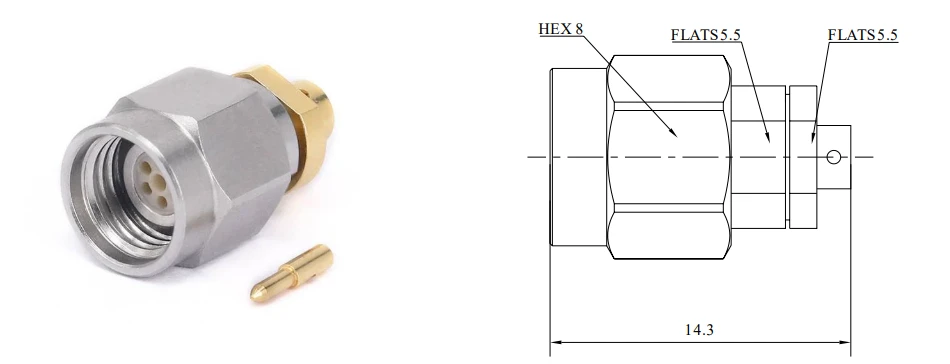

| 2,4 mm koaksühendused | |||
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-2.4- jb 2-1 |
DC -50 GHz |
.086 '' seeria |
|
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-2.4- kb2 |
DC -50 GHz |
.086 '' seeria |
|
|
|
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-2.4- kfb2 |
DC -50 GHz |
.086 '' seeria |
|
| 1,85 mm koaksühendused | |||
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-1.85- jb2s |
DC -67 GHz |
.086 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2-1.85- kb2 |
DC -67 GHz |
.086 '' seeria |
|

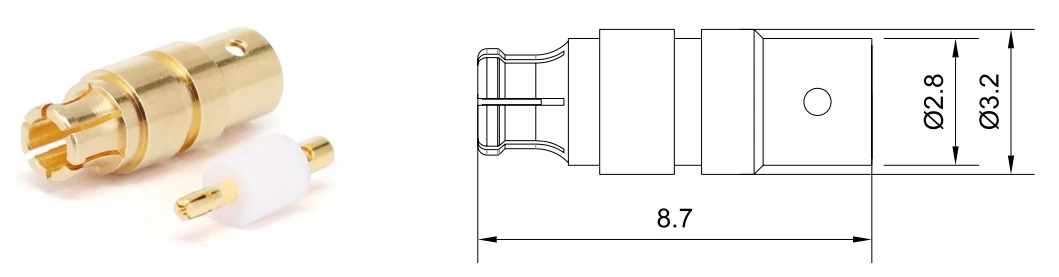

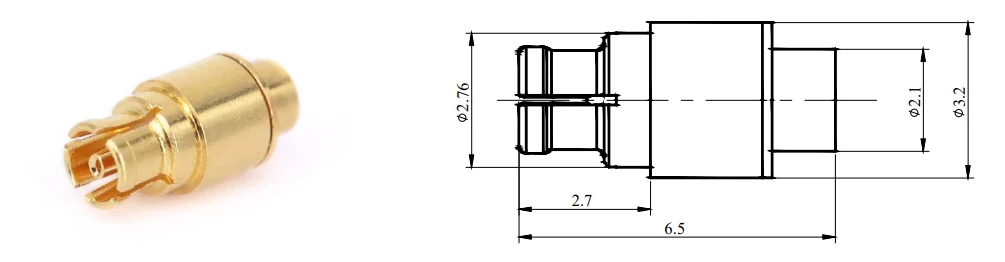

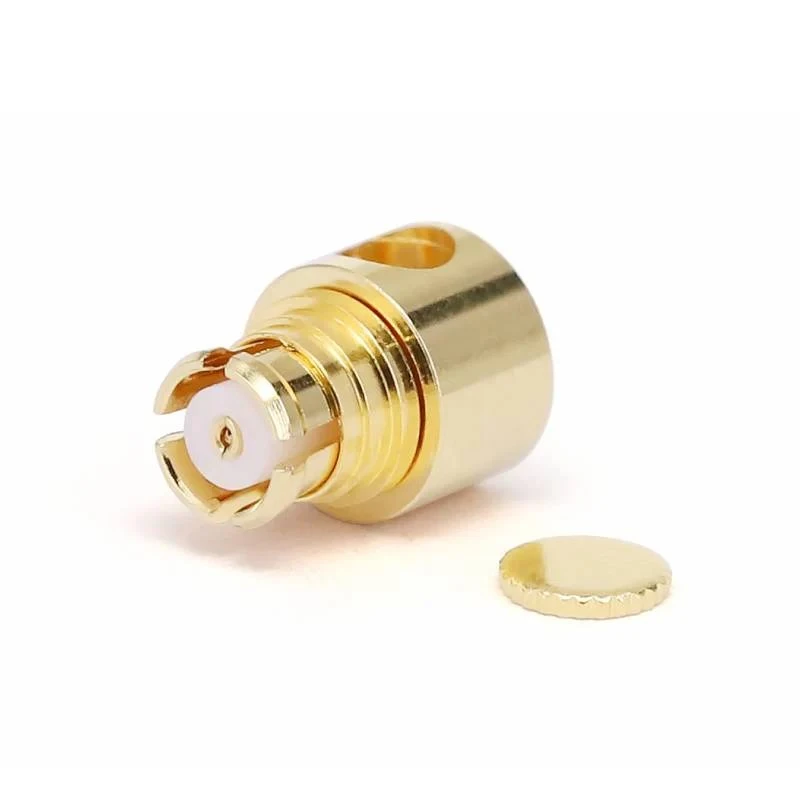

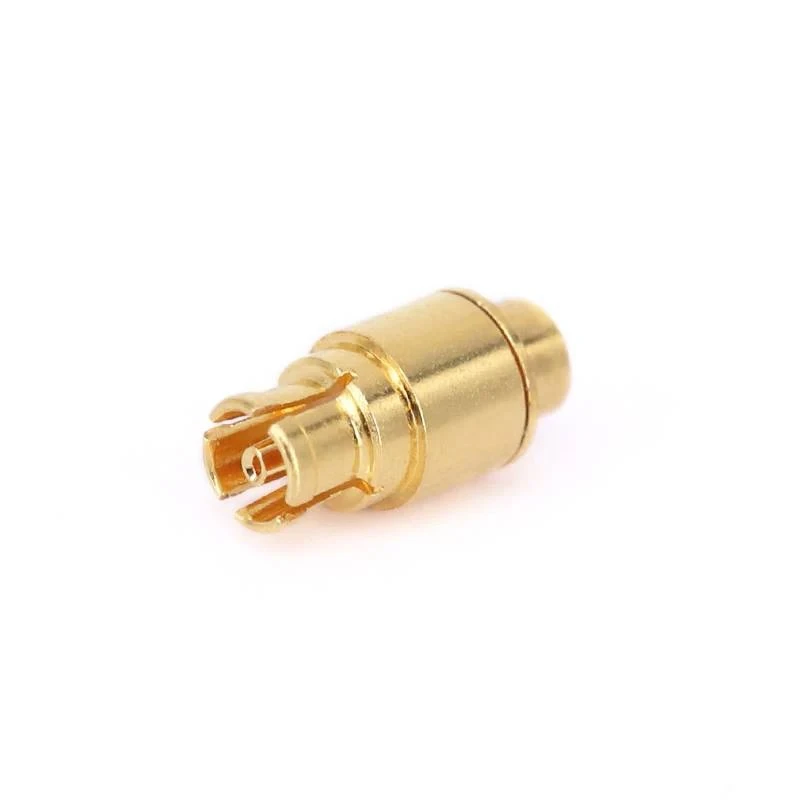

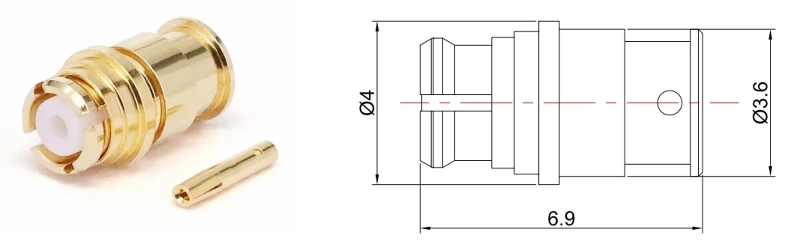

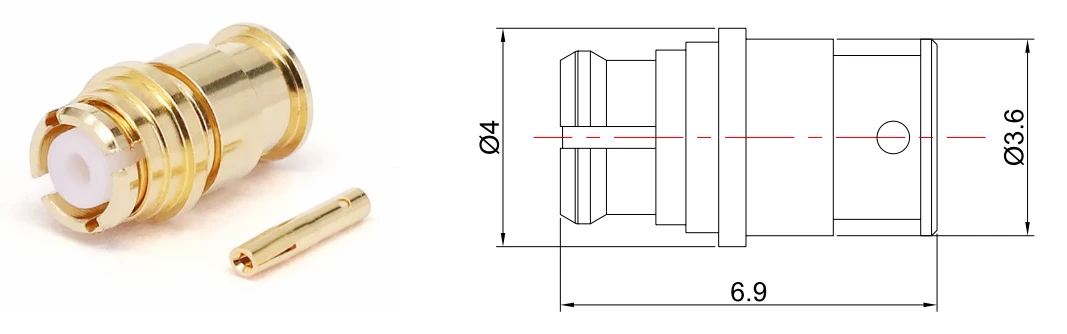

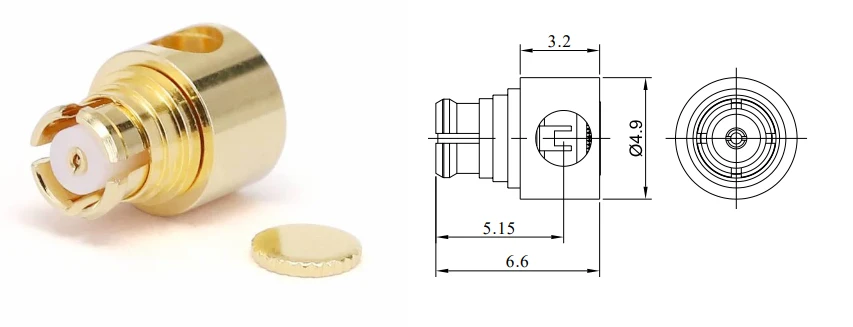

| GPO (SMP) koaksiaalühendused | |||
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|

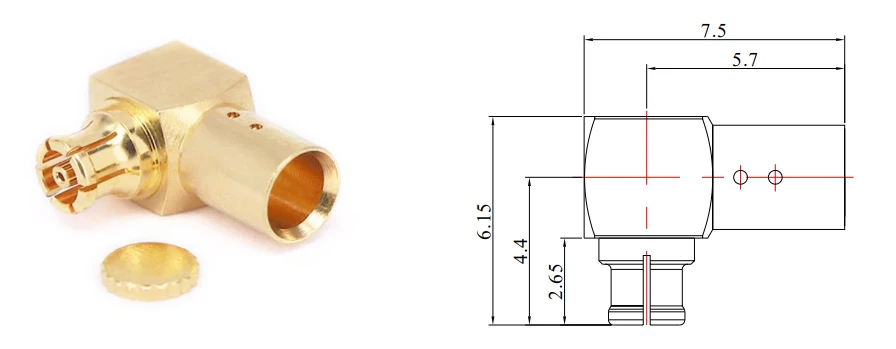

Fr 2- gpo-kwb2 |
DC -26.5 GHz |
.086 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- gpo-kb2 |
DC -40 GHz |
.086 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- gpo-k3 |
DC -3 GHz |
RG316, RG316d |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- gpo-j3 |
DC -3 GHz |
RG316, RG316d |
|
| GPPO (Mini-SMP) koaksiaalühendused | |||
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 1- GPPO-KB1 |
DC -65 GHz |
.047 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- gppo-kb 2-3 |
DC -65 GHz |
.086 '' seeria |
|
 |
|||
|
Ska |
Sagedus |
Sobitama kaabel |
Ribasuurus |
|
Fr 2- GPPO-KWB2 |
DC -50 GHz |
.086 '' seeria |
|
