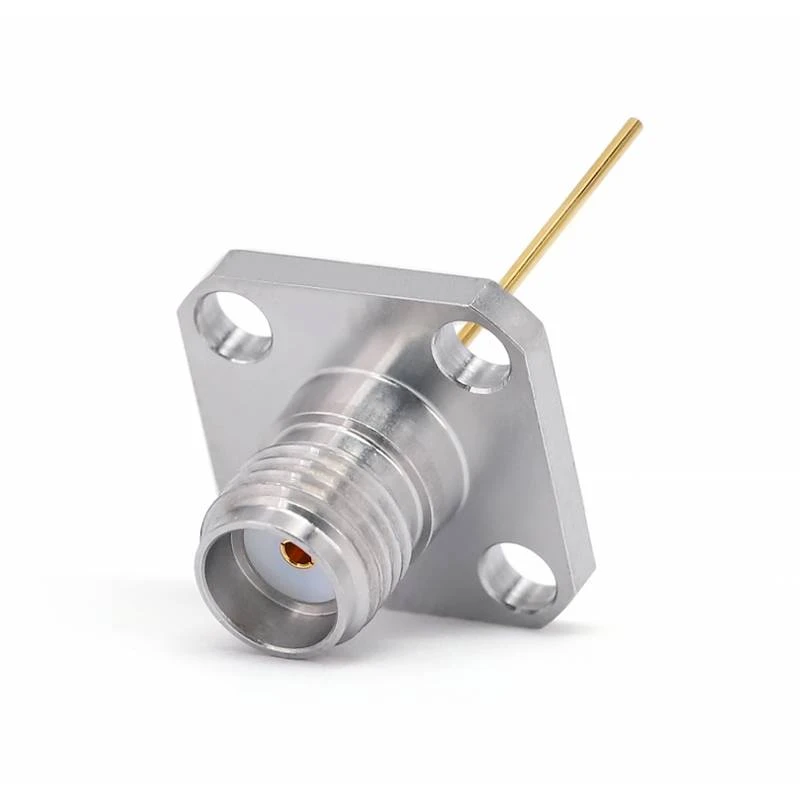

Klemmiühendused

Sellel terminaliühendustel on silmapaistev jõudlus. See suudab tõhusalt edastada signaale kogu RF -sagedusribal DC ~ 110 GHz -st, kaitsta suures osas signaali terviklikkust ning vähendades märkimisväärselt signaalide sumbumist ja peegeldust. Sellel on suurepärane vibratsioon ja löögikindlus, võimaldades sellel keeruka ja karmi keskkonda hõlpsalt käsitseda. Lisaks suudab see taluda arvukalt sisestusi ja eemaldamist, tagades kõrge usaldusväärsuse ühendused.

See paistab silma hooldusmugavusega, võimaldades otsest asendamist ning hõlpsasti lahti ühendamist ja parandamist. Tavaliselt kasutatava sobitamise takistusega on 50 oomi, see on madal sisestuskaotus, mis minimeerides tõhusalt signaali energiakadu. See pakub mitmekesist valikut pordi tüüpi, sealhulgas SMA, 2,92 mm, 2,4 mm, GPO (SMP), GPPO (Mini-SMP) jne, mis võimaldab paindlikku kohanemist erinevate RF-seadmete ja süsteemide nõuetega.

Terminaalsete pistikute abil on peamiselt sirge disain. Sellegipoolest on nende pistikute alamhulk 90 -kraadise nurga all oleva konfiguratsiooniga, pakkudes paindlikkust erinevate installinõuete täitmiseks.

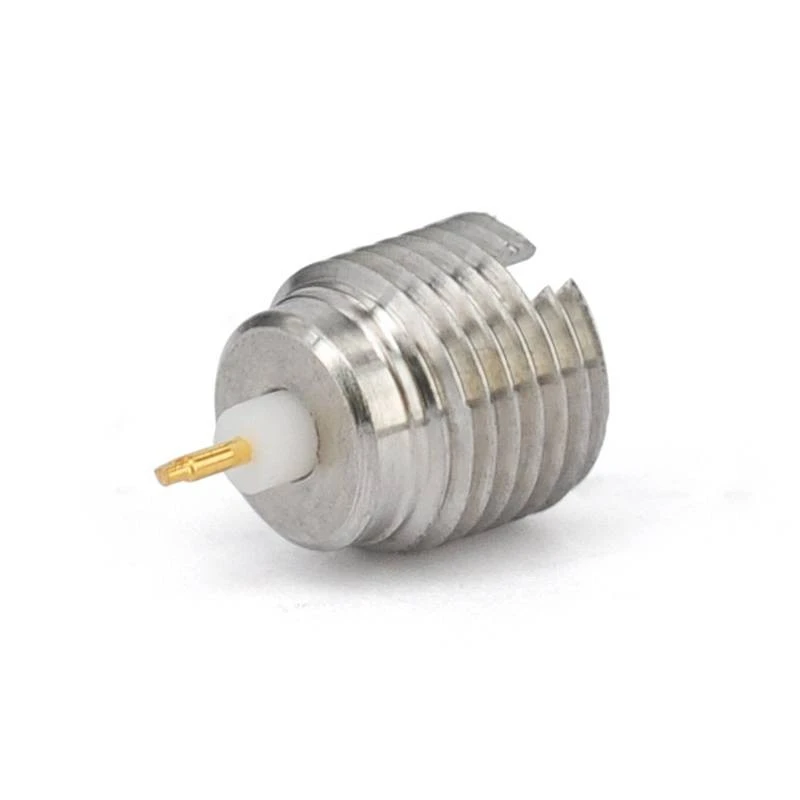

Installimise osas on saadaval mitmesuguseid võimalusi. Kinnitusäärikud hõlmavad nii 4 - auku kui ka 2 - augu konfiguratsioone, võimaldades turvalist manust erinevates seadistustes. Lisaks pakuvad väliste keermestatud liidestega klemmiühendused usaldusväärseid ühendusi ja hõlpsat paigaldamist.

Kui tegemist on liidesega korpuste või õõnsustega, toetavad terminaalsete pistikud kolme eraldiseisvat üleminekumeetodit. Õhk - dielektriline sein - läbitungimismeetod tagab tõhusa signaali ülekande minimaalse häirega. Isoleeritav - dielektriline sein - läbitungimisvalik pakub täiustatud elektrilist isolatsiooni, mis sobib ranget isolatsiooni vajavate rakenduste jaoks. Metalli - dielektriline sein - läbitungimismeetod tagab suurepärase varjestuse ja mehaanilise vastupidavuse, mis sobib ideaalselt kõrge jõudluse ja vastupidava keskkonna jaoks.

Nende silmapaistva jõudlusega kasutatakse neid terminali pistikuid laialdaselt kommunikatsiooni infrastruktuuri valdkonnas ja need on hädavajalikud põhikomponendid tugijaamade, satelliitide kommunikatsiooniseadmete ja traadita kohaliku piirkonna võrkude (WLAN) süsteemide hädavajalikud võtmekomponendid. Erinevate seadmete transiiverisüsteemides saavad nad tõhusalt sobitada RF -komponentidega nagu antennid ja erinevad transiiverimoodulid, tagades RF -signaalide täpse sisendi ja väljundi ning aidates kaasa kogu sideühenduse stabiilsele ja tõhusale toimimisele.

SMA terminali pistikud

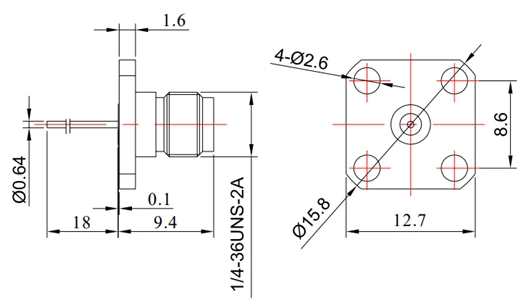

Ska	Sagedus	Nööpn	Tihvt d	Vswr	Paigaldus
Fr 2- sma-kfd0110	DC - 26. 5GHz	18mm	0. 64mm	1.15	Kruvide lukustamine

Ska	Sagedus	Nööpn	Tihvt d	Kontakt D	Vswr	Paigaldus
Fr 2- sma-kfd0101	DC - 26. 5GHz	2mm	0. 8mm	4mm	1.15	Kruvide lukustamine
Ska	Sagedus	Nööpn	Tihvt d	Dielektriline D	Vswr	Paigaldus
Fr 2- sma-kfd0405a	DC - 26. 5GHz	1,3 mm	0. 4mm	3,2mm	1.15	Kruvide lukustamine

SMA terminali pistikud

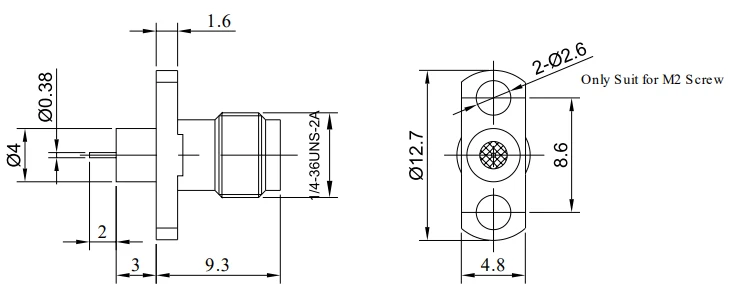

Ska	Sagedus	Nööpn	Tihvt d	Vswr	Paigaldus
Fr 2- sma-kfd0702	DC - 26. 5GHz	2mm	0. 38mm	1.15	Kruvide lukustamine

2,92 mm klemmipistikud
Ska	Sagedus	Nööpn	Tihvt d	Dielektriline D	Vswr	Paigaldus
Fr 2-2. 92- kfd0705	DC - 26. 5GHz	1,5 mm	0. 30mm	1,67mm	1.15	Kruvide lukustamine
Ska	Sagedus	Nööpn	Tihvt d	Kontakt D	Vswr	Paigaldus
Fr 2-2. 92- kfd0402	DC - 26. 5GHz	1,5 mm	0. 3mm	4mm	1.15	Kruvide lukustamine

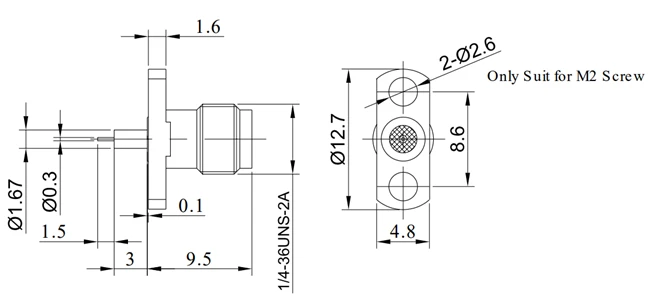

Ska	Sagedus	Nööpn	Tihvt d	Dielektriline D	Vswr	Paigaldus
Fr 2-2. 92- kfd0405	DC - 26. 5GHz	1,5 mm	0. 3mm	1,67mm	1.15	Kruvide lukustamine

GPO (SMP) ja GPPO (Mini-SMP) terminalid
Ska	Sagedus	Nööpn	Tihvt d	Kontakt D	Vswr	Paigaldus
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8mm	0. 30mm	2,18mm	1.32@18GHz	Jootmine
Ska	Sagedus	Nööpn	Tihvt d	Kruvi	Vswr	Paigaldus
Fr 2- gpo-jyd12g	DC - 26. 5GHz	1,2 mm	0. 45mm	M5*0.5	1.40	Kruvi niit
Ska	Sagedus	Nööpn	Tihvt d	Kruvi	Vswr	Paigaldus
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1mm	0. 3mm	M4*0.5_6g	1.22	Kruvi niit

GPO (SMP) terminalid

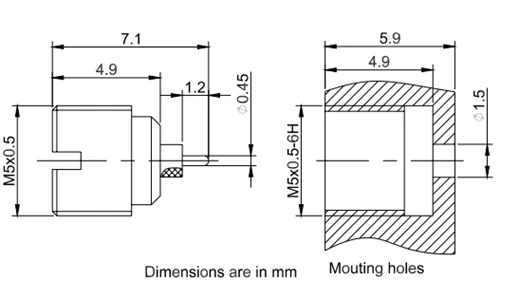

Ska	Sagedus	Nööpn	Tihvt d	Kruvi	Vswr	Paigaldus
Fr 2- gpo-jyd26ag-l	DC - 26. 5GHz	2mm	0. 45mm	M5*0.5	1.40	Kruvi niit
Ska	Sagedus	Nööpn	Tihvt d	Kruvi	Vswr	Paigaldus
Fr 2- gpo-jyd26g-l	DC - 40 GHz	2mm	0. 7mm	M5*0.5	1.43	Kruvi niit
