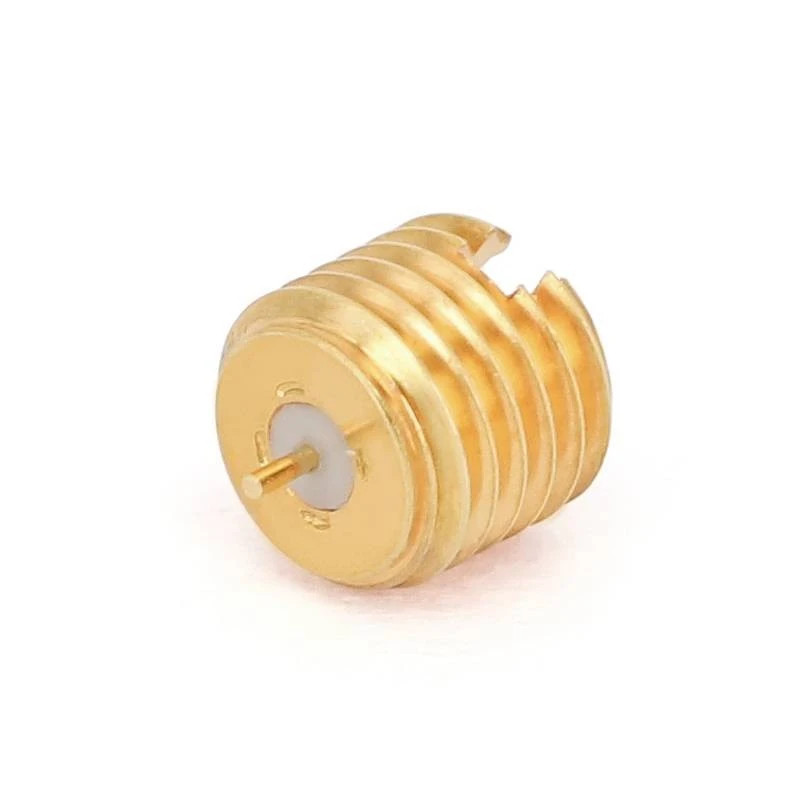

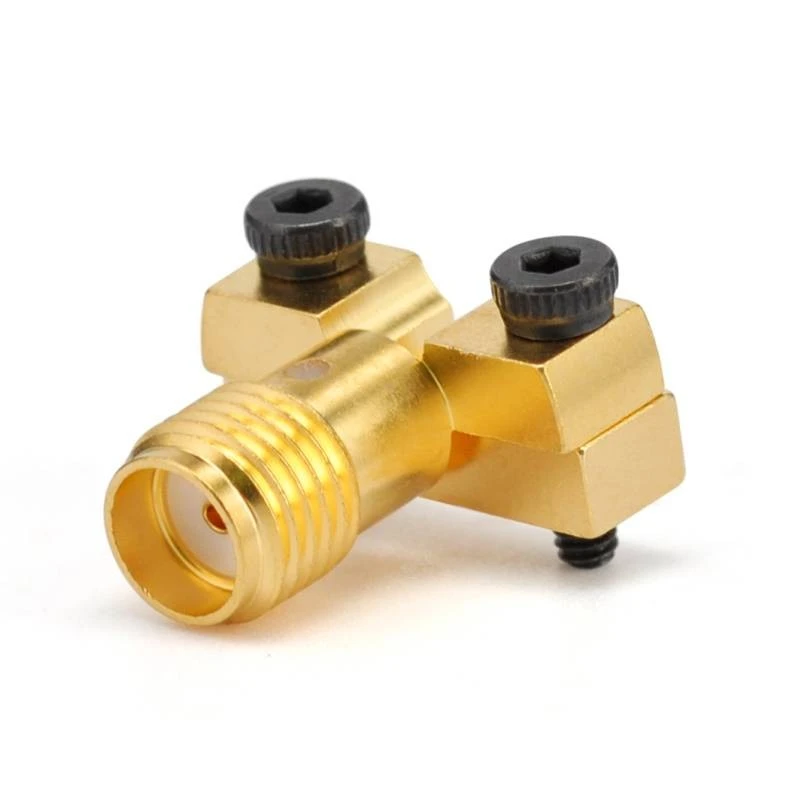

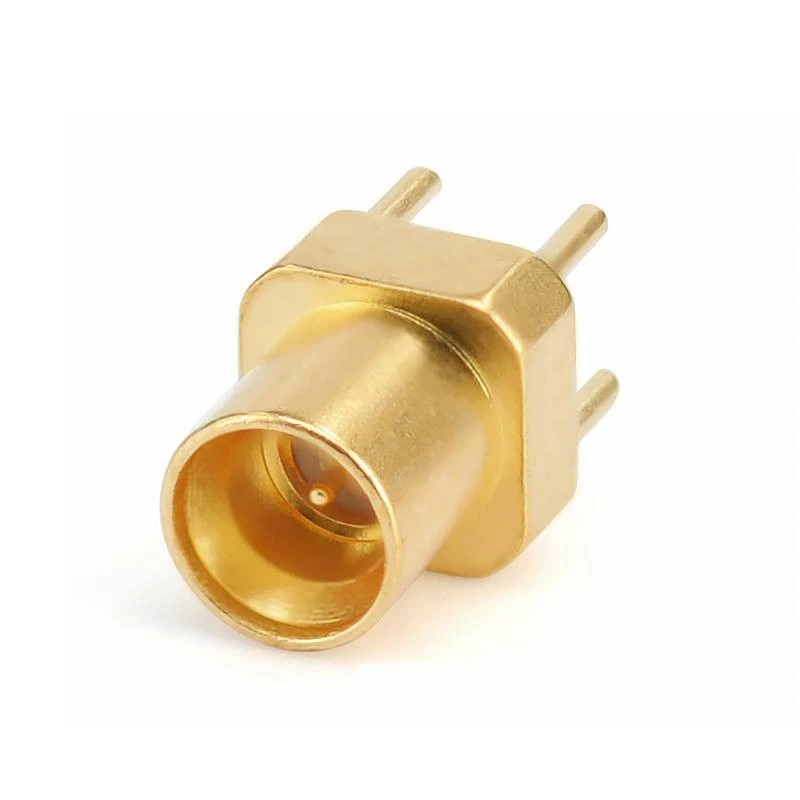

PCB -pistikud
RF PCB -pistikud, mis on "raadiosageduse trükitud vooluahelate pistikute" lühend, on professionaalsed elektrilised komponendid. Need on loodud usaldusväärse ühenduse saavutamiseks koaksiaalkaablite ja trükitahvlite (PCB) vahel. Need pistikud mängivad üliolulist rolli kõrgsageduslike signaalide edastamisel, tagades andmete sujuva voolu laias valikus stsenaariumid.
Kirjeldus
Toote sissejuhatus
RF PCB -pistikud, mis on "raadiosageduse trükitud vooluahelate pistikute" lühend, on professionaalsed elektrilised komponendid. Need on loodud usaldusväärse ühenduse saavutamiseks koaksiaalkaablite ja trükitahvlite (PCB) vahel. Need pistikud mängivad üliolulist rolli kõrgsageduslike signaalide edastamisel, tagades andmete sujuva voolu laias valikus stsenaariumid.
RF PCB -pistikud on tavaliselt konstrueeritud iseloomulike takistustega 50 või 75 oomi. See täpne impedantsi sobitamine on ülimalt oluline, kuna see vastab ülekandeliinide takistusele. Valulik takistus võib põhjustada tõsiseid signaalide peegeldusi, mille tulemuseks on märkimisväärne signaali kadu ja halvenenud jõudlus. Need pistikud on spetsiaalselt konstrueeritud kõrgete sagedussignaalide käitlemiseks. Mõned mudelid on võimelised töötama sagedustel kuni 110 GHz või veelgi kõrgemal. Neil on madal sisestuskaotus, mis tähendab, et signaali tugevus püsib pistikute kaudu läbi, kui signaal läbib.
Toote keha stiil
Flexirf's on PCB -pistikute jaoks laias valikus pordi tüüpi. Tavaliselt kasutatavate hulka kuuluvad SMA, 2,92mm, SSMC, SMB, MMCX, MCX, SMP ja SSMP. Töö sageduse ja installimisstsenaariumide põhjal saame valida sobiva pistiku.
Neid on erinevate kinnitusstiilidega, sealhulgas läbi augu paigaldamise, pinna kinnituse ja serva kinnitumise. See võimaldab hõlpsat integreerumist erinevatesse PCB paigutustesse. Näiteks eelistatakse kompaktsetes elektroonikaseadmetes, kus ruumi on piiratud, pinnale paigaldatud RF PCB pistikud, kuna neid saab otse PCB pinnale joodeda.
Tooterakendus
RF PCB -pistikuid kasutatakse laialdaselt mobiilsetes tugijaamades, kus need tagavad antenni ja PCB vahel kõrge sagedussignaalide efektiivse ülekande. Meditsiiniseadmetes nagu MRI (magnetresonantstomograafia) masinad ja traadita patsientide seireseadmed kasutatakse RF PCB -pistikud kõrge sagedussignaali täpseks edastamiseks. Autotööstuses kasutatakse RF PCB -pistikuid sellistes rakendustes nagu autotööstusradarisüsteemid selliste funktsioonide jaoks nagu adaptiivne püsikiiruse regulaator.
Hankekk
Toote spetsifikatsiooni andmed
|
Konfiguratsioon |
|
|
Pistikutüüp |
SMA/2,92mm/2,4mm/1,85mm/GPO |
|
Pistiku impedants |
50 oomi |
|
Pistikupolaarsus |
Standards |
|
Pistiku kinnitusmeetod |
Sirge/ 2 augu äärik/ 4 augu äärik |
|
Kinnitusmeetod |
Kontakt |
|
Materjalide teave |
|
|
Keskne kontakt |
Kuubikuld pinnaga |
|
Väliskontakt |
Messingist kullatud |
|
Keha |
Messingist kullatud ja roostevaba teras |
|
Dielektriline |
PEI/PTFE |
|
Keskkonnaandmed |
|
|
Temperatuurivahemik |
-55 kraad +165 kraadi |
|
2011/65/EL (ROHS) |
Nõuetele vastav |
Tooteliik

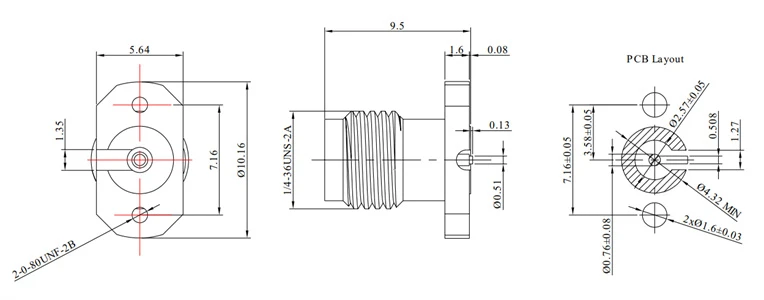

| SMA PCB pistikud | |||||
 |
 |
||||
|

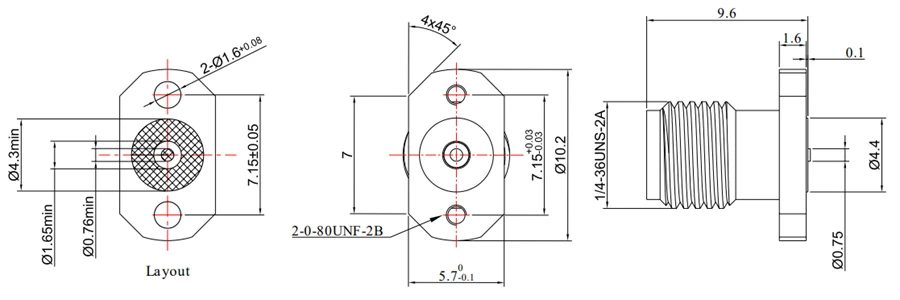

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

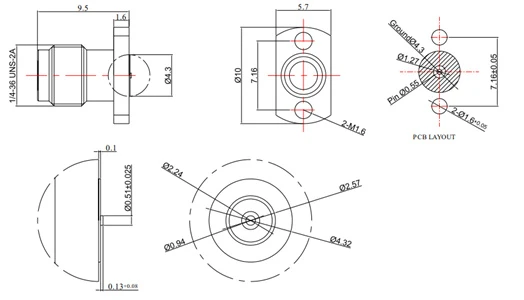

Fr 2- sma-kfd 216-4 |
DC - 26. 5GHz |
1.20 |
Kruvi kinnitus |
Roostevaba teras |
Pinnasignaal |
|
|
|
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

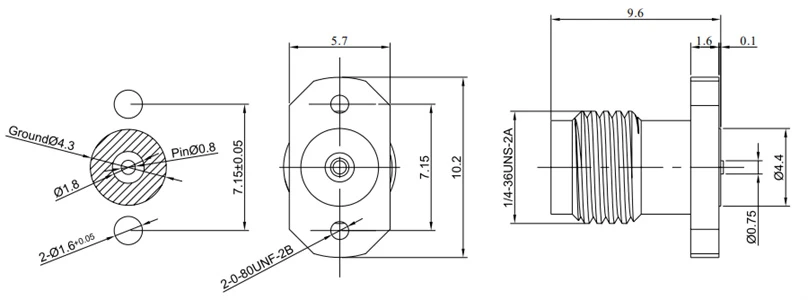

Fr 2- sma-kfd216 |
DC - 26. 5GHz |
1.20 |
Kruvi kinnitus |
Roostevaba teras |
Kesk- ja alumised signaalid |
|
|
|
||||
|

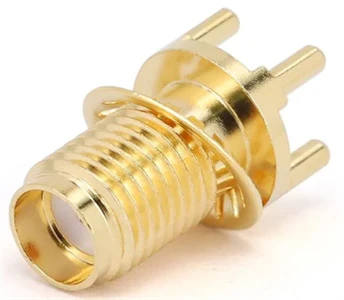

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

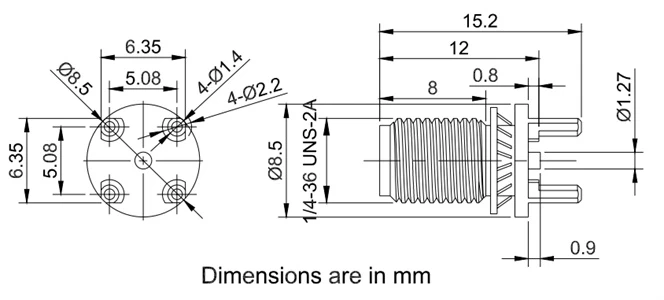

Fr 2- sma-kHd 104-1 |
DC - 12. 4GHz |
1.20 |
Kassett |
Messingist kullatud |
Na |
|
SMA PCB pistikud |
|||||
|
|
|
||||
|

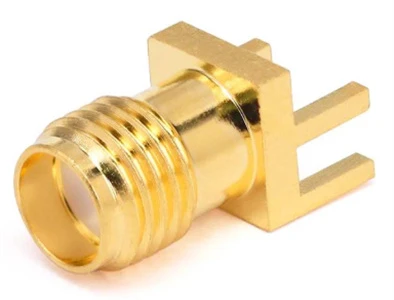

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

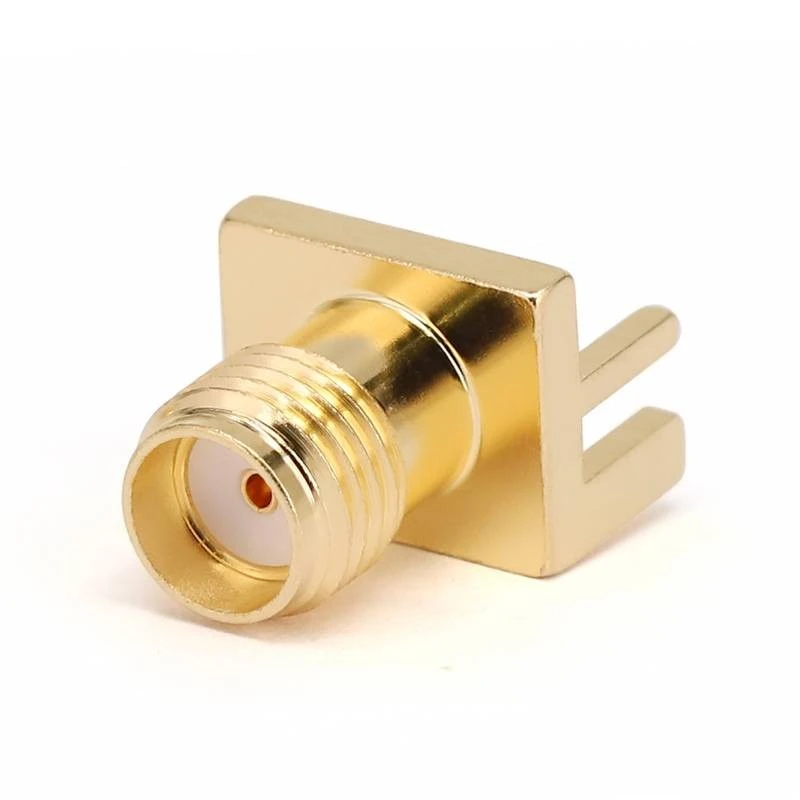

Fr 2- sma-kHd100 |
DC - 18 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
|
|
||||
|

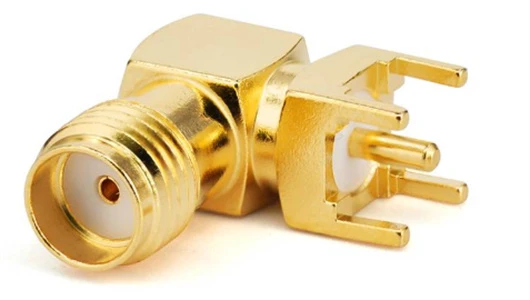

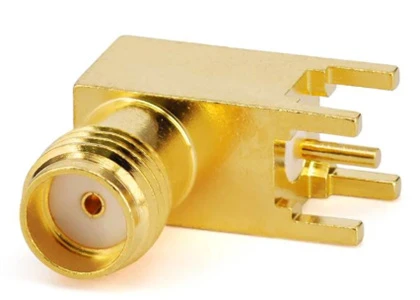

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

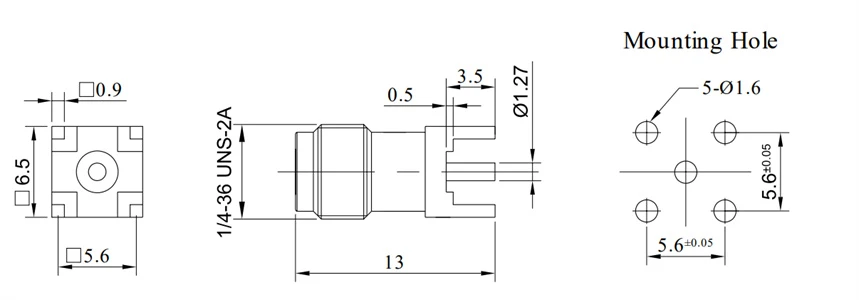

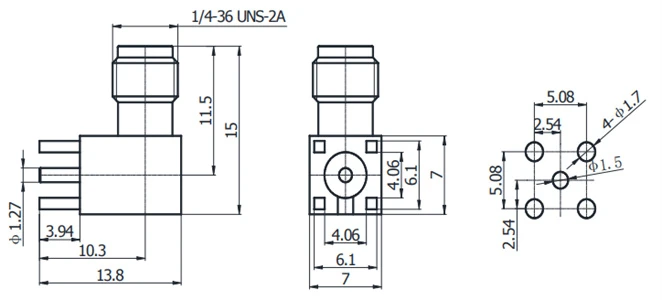

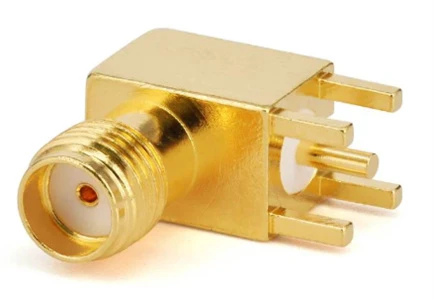

Fr 2- sma-kwhd |
DC - 6 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
SMA PCB pistikud |
|||||
|
|
|
||||
|

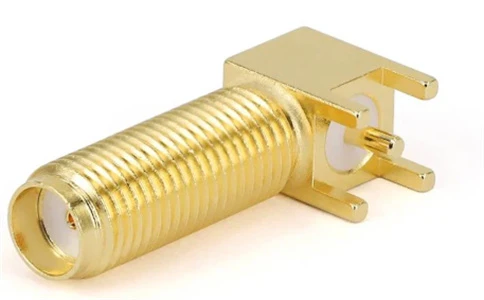

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- sma-kwhd10 |
DC - 6 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
|
|
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- sma-kwhd11 |
DC - 6 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
SMA PCB pistikud |
|||||
|
|
|
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

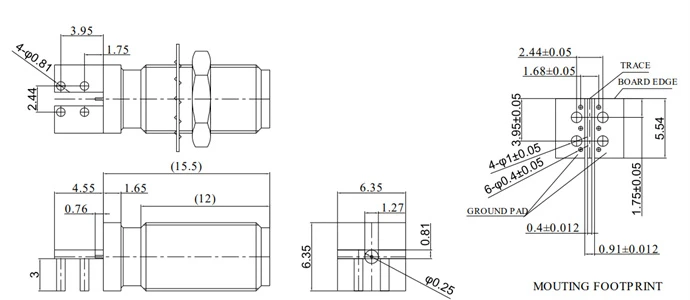

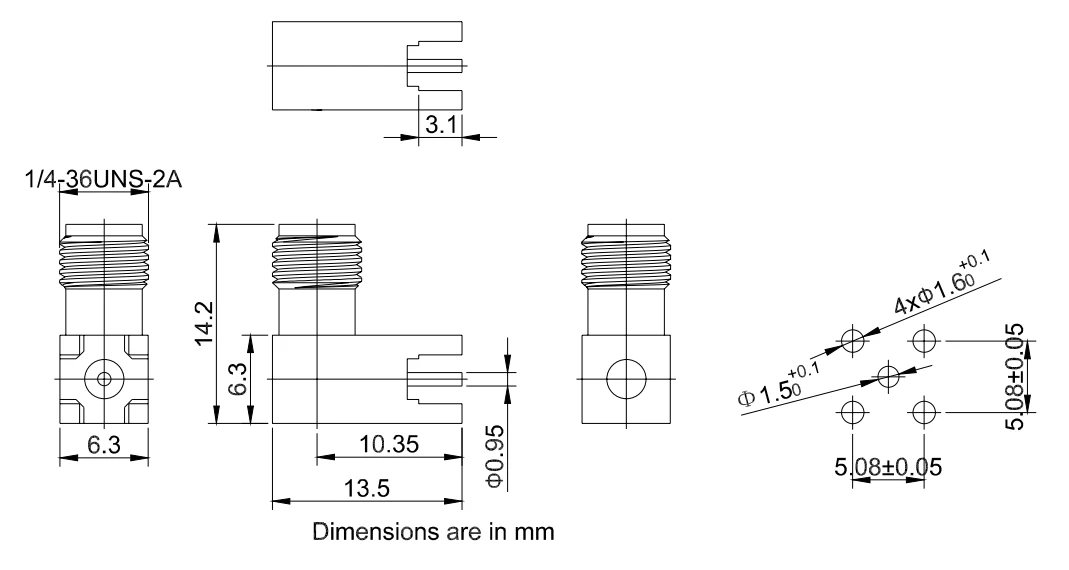

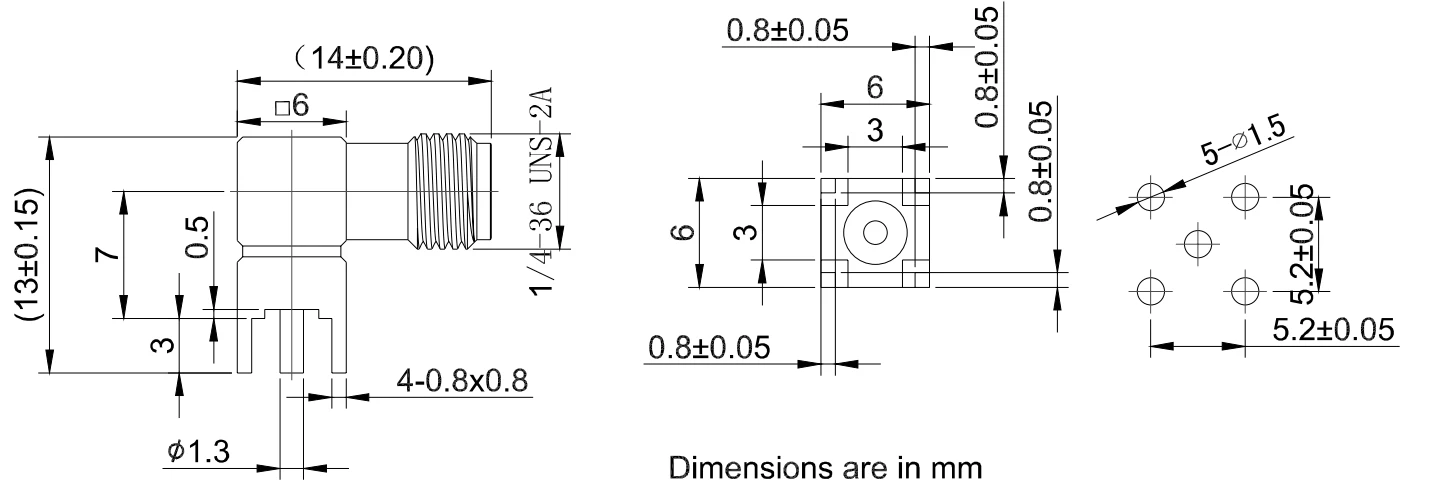

Fr 2- sma-kHd201a |
DC - 6 GHz |
1.25 |
Horisontaalne kassett jootmine |
Messingist kullatud |
Na |
|
|
|
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
|
 |
||||
|

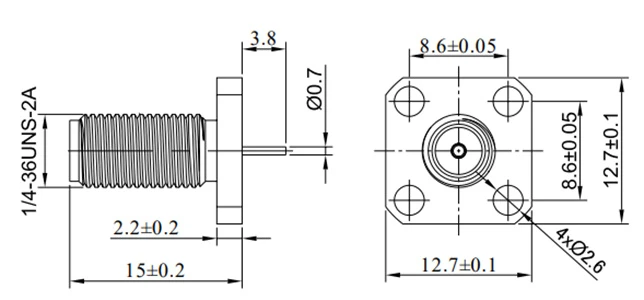

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

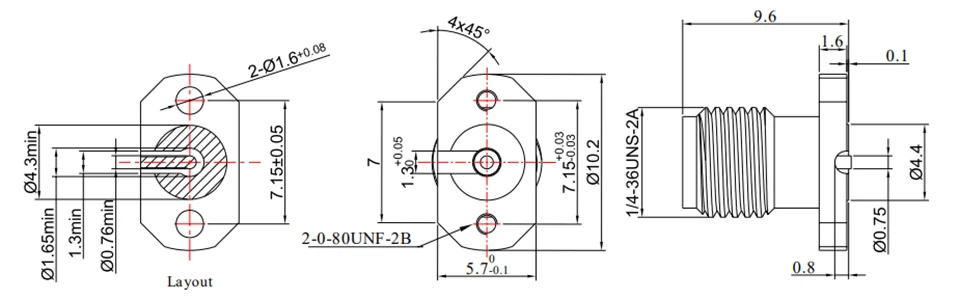

Fr 2- sma-kyfd0101 |
DC - 6 GHz |
1.25 |
Kruvi kinnitus |
Messingist kullatud |
Na |
|
SMA PCB pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

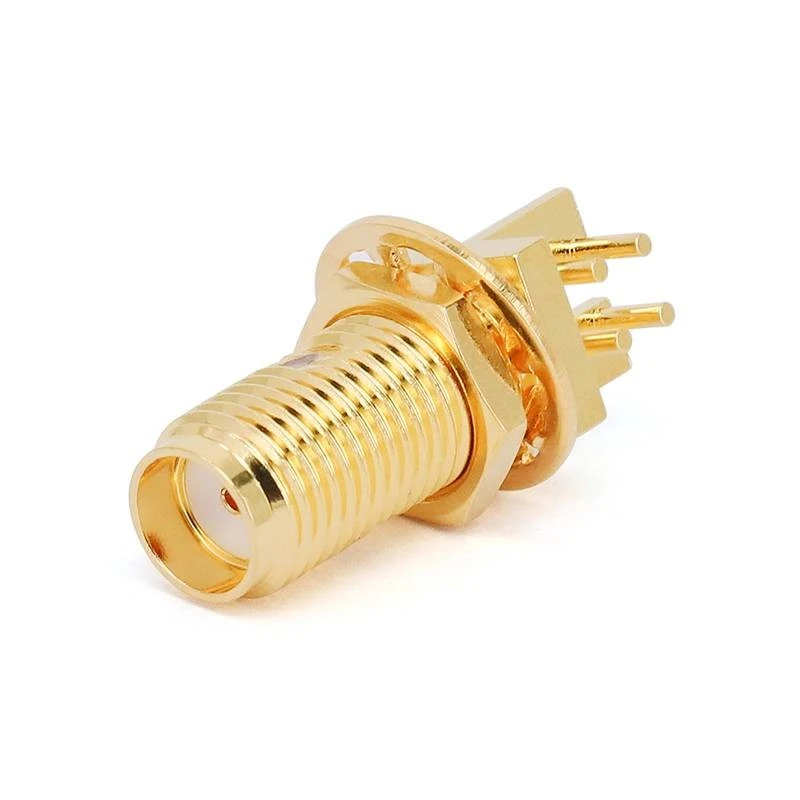

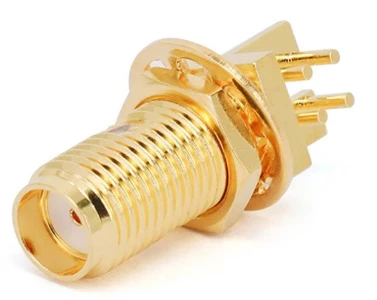

Fr 2- sma-kyhd321 |
DC - 26. 5GHz |
1.30 |
Kassett |
Messingist kullatud |
Na |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- sma-kHd |
DC - 6 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
2,92 mm PCB -pistikud |
|||||
|
|
 |
||||
|

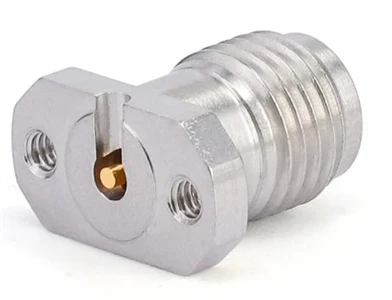

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

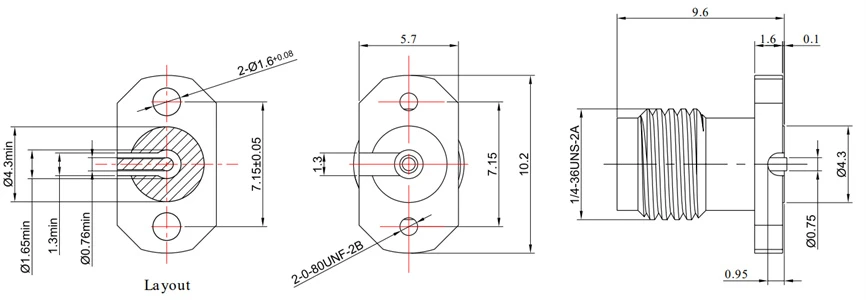

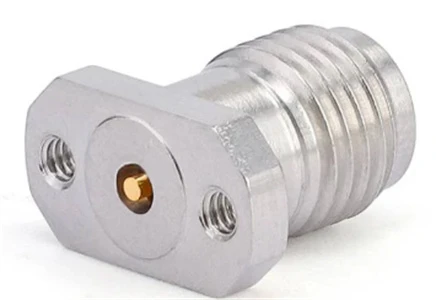

Fr 2-2. 92- kfd216 |
DC - 40 GHz |
1.25 |
Kruvi kinnitus |
Roostevaba teras |
Pinnasignaal |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2-2. 92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Kruvi kinnitus |
Roostevaba teras |
Kesk- ja alumised signaalid |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

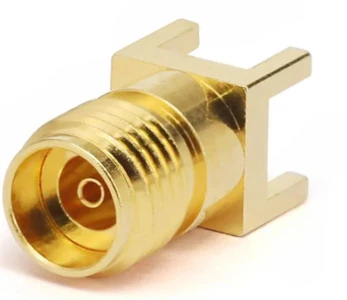

Fr 2-2. 92- khd100 |
DC - 40 GHz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
3,5 mm PCB -pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2-3. 5- kfd216 |
DC - 26. 5GHz |
1.25 |
Kruvi kinnitus |
Roostevaba teras |
Pinnasignaal |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2-3. 5- kfd 216-1 |
DC - 26. 5GHz |
1.25 |
Kruvi kinnitus |
Roostevaba teras |
Kesk- ja alumised signaalid |
|
2,4 mm PCB -pistikud |
|||||
|
|
 |
||||
|

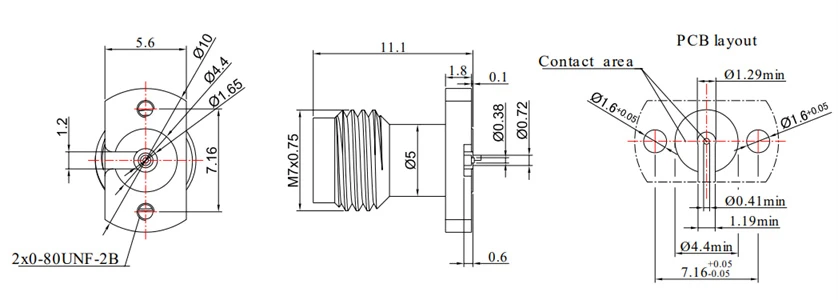

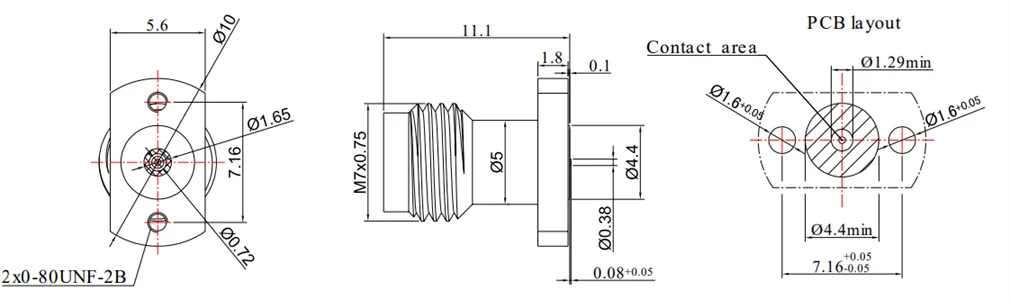

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

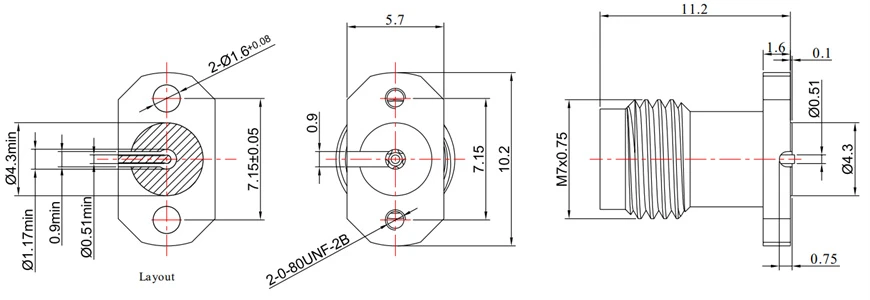

Fr 2-2. 4- kfd216 |
DC - 50 Hz |
1.25 |
Kruvi kinnitus |
Roostevaba teras |
Pinnasignaal |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Kruvi kinnitus |
Roostevaba teras |
Kesk- ja alumised signaalid |
|
1,85 mm PCB -pistikud |
|||||
|
|
 |
||||
|

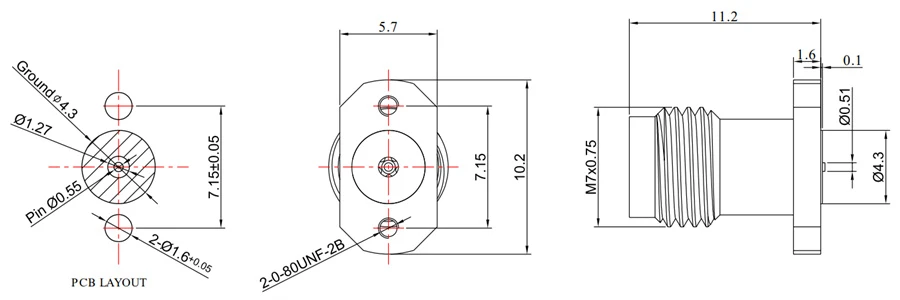

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2-1. 85- kfd216 |
DC - 67 Hz |
1.30 |
Kruvi kinnitus |
Roostevaba teras |
Pinnasignaal |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Kruvi kinnitus |
Roostevaba teras |
Kesk- ja alumised signaalid |
|
GPO (SMP) PCB -pistikud |
|||||
|
|
 |
||||
|

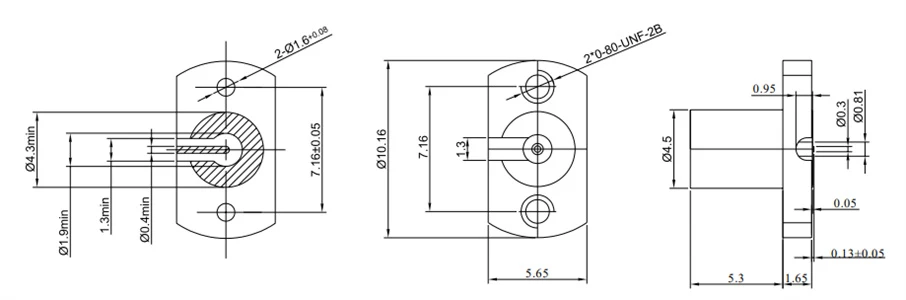

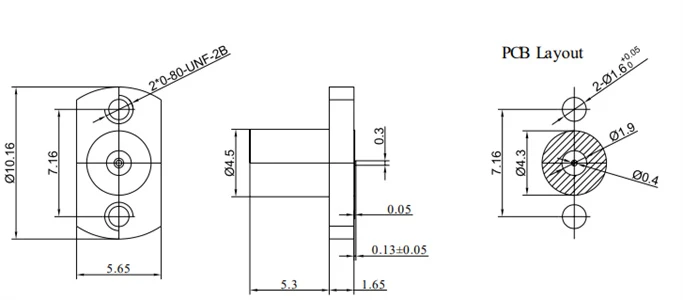

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Kruvi kinnitus |
Roostevaba teras |
Pinnasignaal |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Kruvi kinnitus |
Roostevaba teras |
Kesk- ja alumised signaalid |
|
|
 |
||||
|

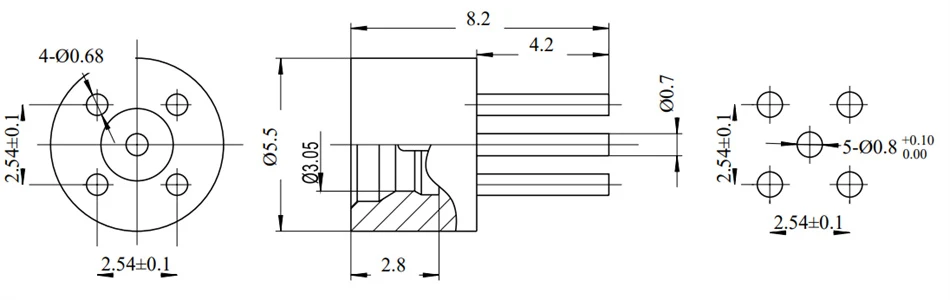

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

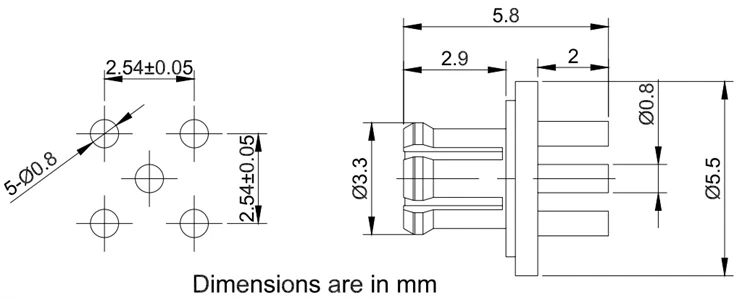

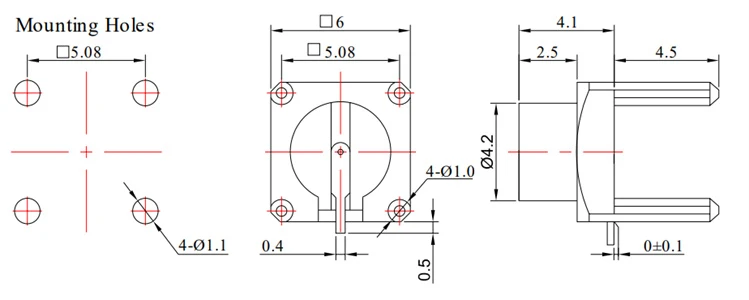

Fr 2- gpo-kHd |
DC - 18 Hz |
1.25 |
Kassett |
Messingist kullatud |
Na |
|
GPO (SMP) PCB -pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
Kassett |
Messingist kullatud |
Piiratud kinnipidamine |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- gpo-jfd 246- f |
DC - 26. 5GHz |
1.45 |
Kruvi kinnitus |
Messingist kullatud |
Täielik kinnipidamine |
|
|
 |
||||
|

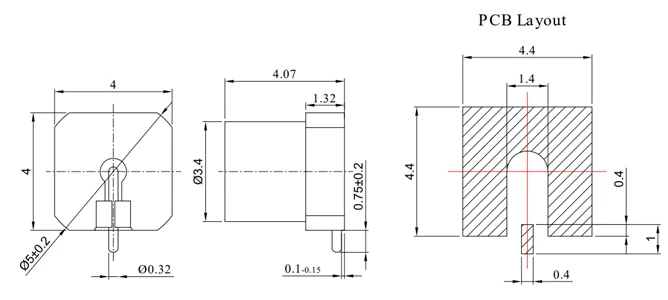

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- gpo-jhd 23- f |
DC - 26. 5GHz |
1.45 |
Kassett ja pinna jootmine |
Messingist kullatud |
Täielik kinnipidamine |
|
GPO (SMP) PCB -pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- gpo-jhd 23- l |
DC - 26. 5GHz |
1.45 |
Kassett ja pinna jootmine |
Messingist kullatud |
Piiratud kinnipidamine |
|
|
|
||||
|

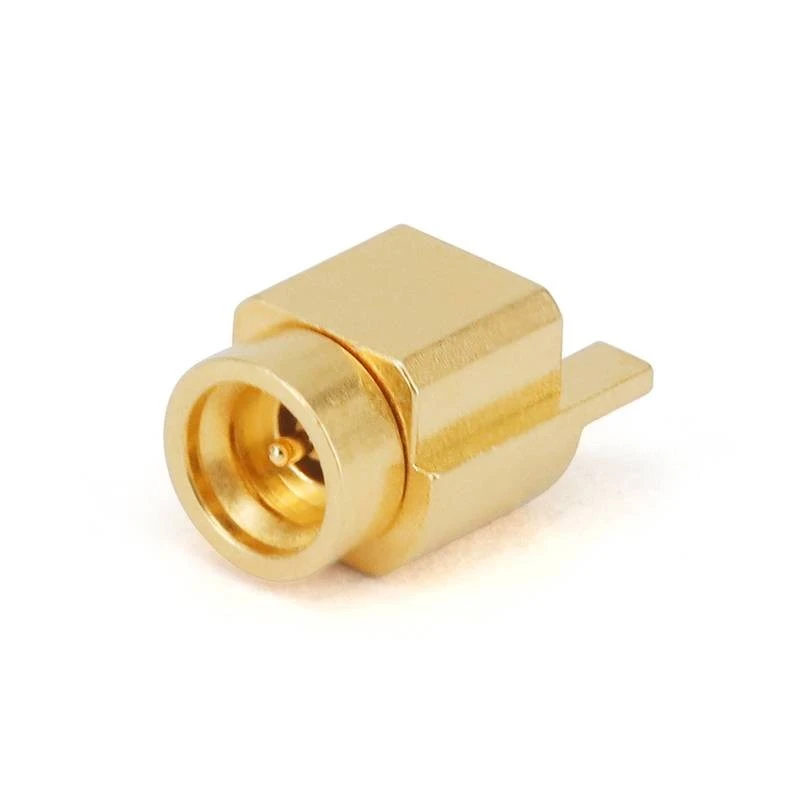

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- gpo-jhd 23- s |
DC - 26. 5GHz |
1.45 |
Kassett ja pinna jootmine |
Messingist kullatud |
Sile |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|

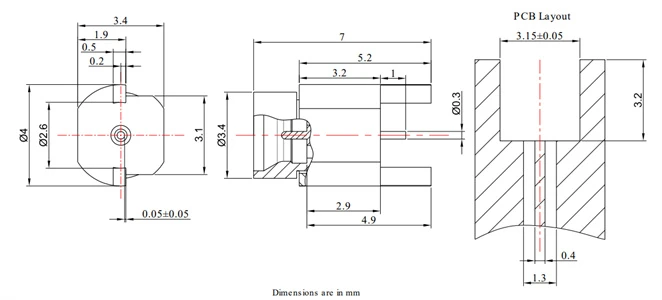

Fr 2- gpo-jhd 2- s |
DC - 26. 5GHz |
1.45 |
Kassett |
Messingist kullatud |
Sile |
|
GPPO (Mini-SMP) PCB-pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Pinnaga jootmine |
Messingist kullatud |
Sile |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- GPPO-JHD1 |
DC - 65 GHz |
1.57@40G |
Pinnaga jootmine |
Messingist kullatud |
Täielik kinnipidamine |
|
|
 |
||||
|

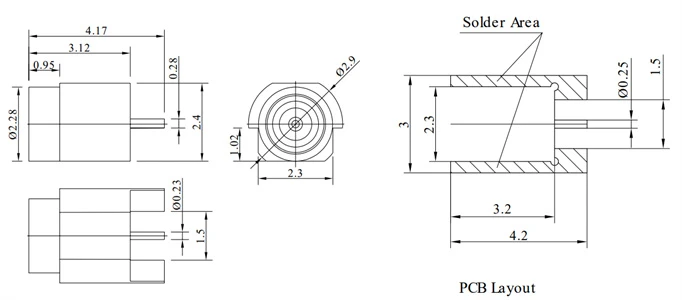

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- GPPO-JHD20R |
DC - 40 GHz |
1.25 |
Horisontaalne pinna jootmine |
Messingist kullatud |
Sile |
|
GPPO (Mini-SMP) ja G3PO (SMP) PCB-pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- GPPO-JHD-S |
DC - 40 GHz |
1.50 |
Kassett |
Messingist kullatud |
Sile |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Liidese tüüp |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Horisontaalne pinna jootmine |
Messingist kullatud |
Sile |
|
SSMC PCB pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

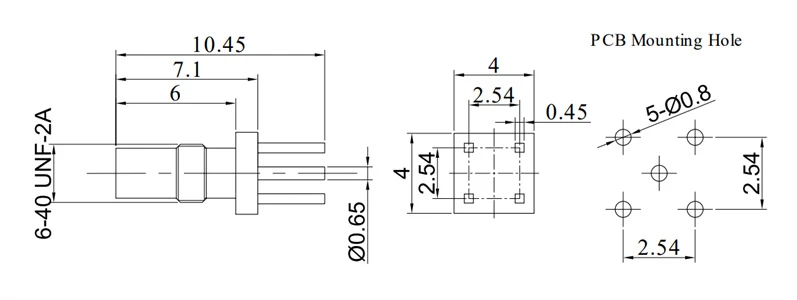

Fr 2- ssmc-jwhd1 |
DC - 6 GHz |
1.35 |
Kassett |
Messingist kullatud |
Na |
|
|
 |
||||
|

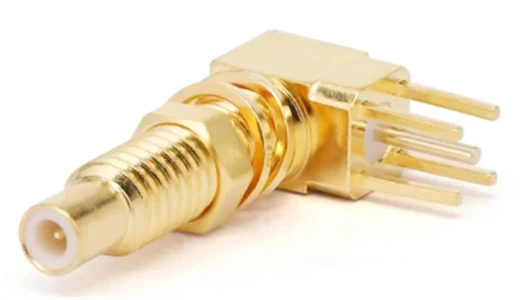

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
Kassett |
Messingist kullatud |
Na |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- ssmc-jhd2 |
DC - 6 GHz |
1.35 |
Kassett |
Messingist kullatud |
Sile |
|
MMCX ja MCX PCB pistikud |
|||||
|
|
 |
||||
|

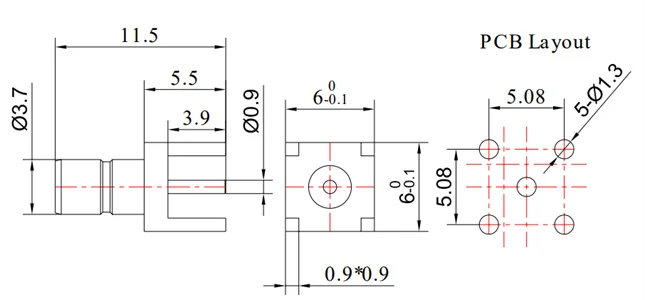

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

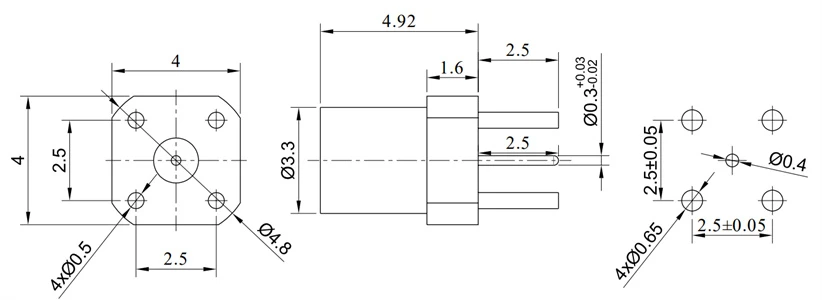

Fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
Kassett |
Messingist kullatud |
Na |
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

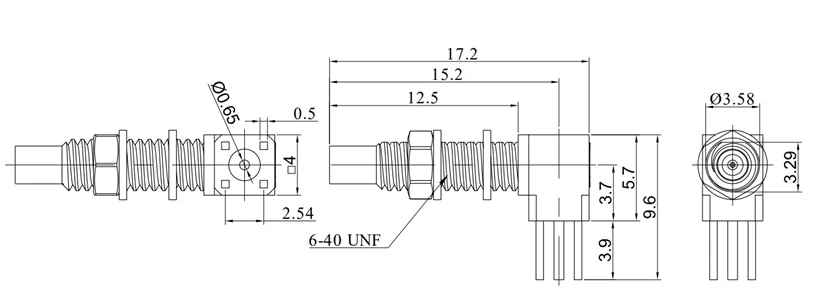

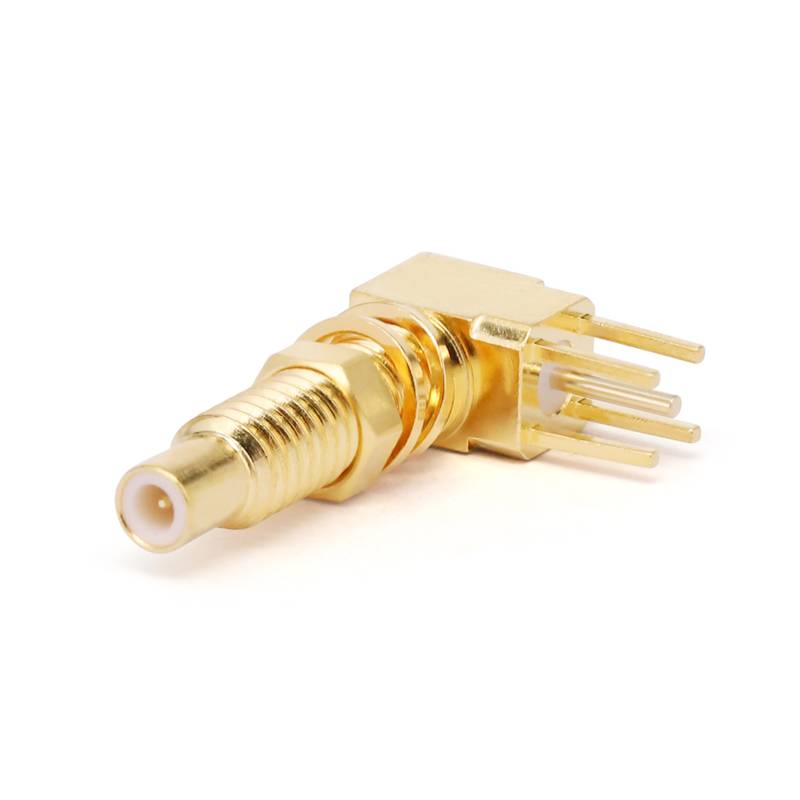

Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Vaheseina kinnitus |
Messingist kullatud |
Na |
|
|
 |
||||
|

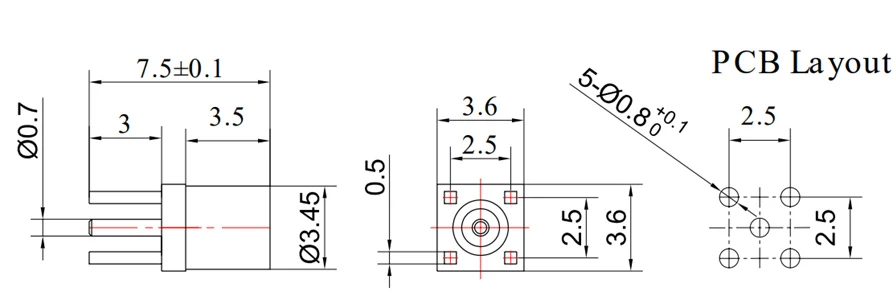

Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

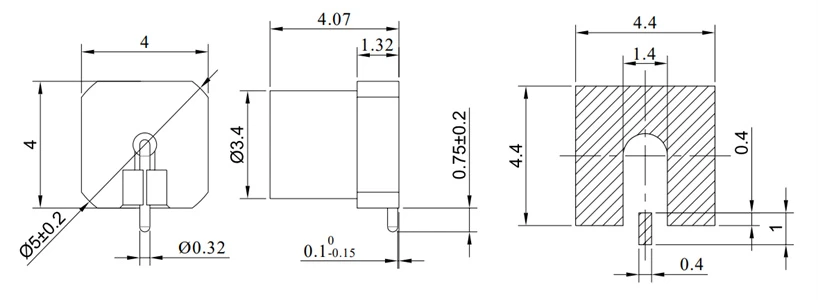

Fr 2- mmcx-kHd1e |
DC - 6 GHz |
1.20 |
Kassett |
Messingist kullatud |
Na |
|

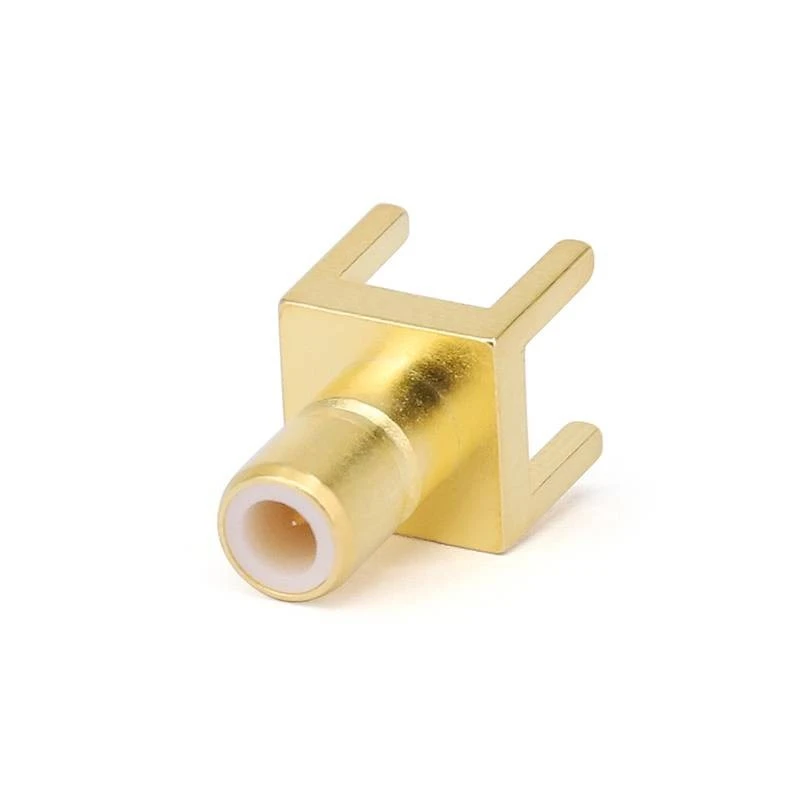

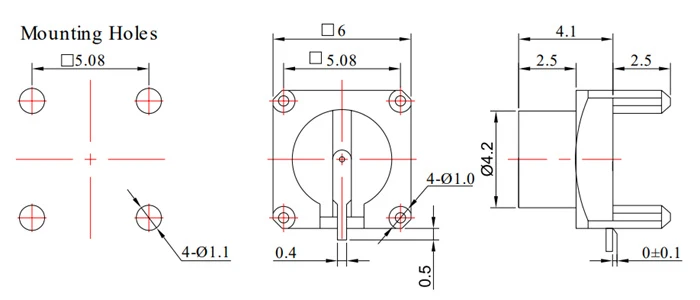

SMB PCB pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|

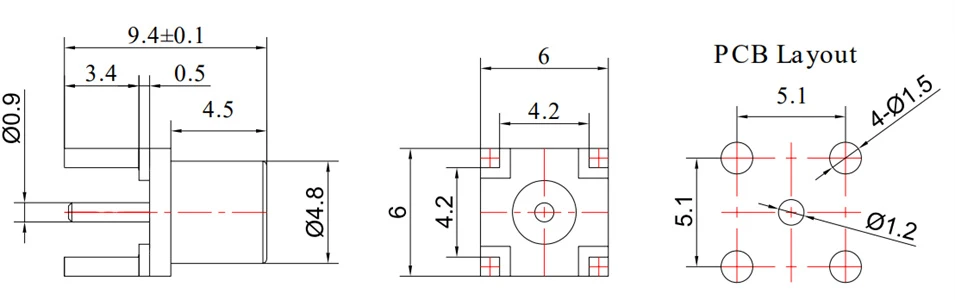

Fr 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Kassett |
Messingist kullatud |
Na |
|
BNC PCB -pistikud |
|||||
|
|
 |
||||
|
Ska |
Sagedus |
Vswr |
Paigaldus |
Materiaalne |
Signaalirežiim |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Vaheseina kinnitus |
Messingist niploteeritud |
Na |
