Kõik SMA pistikute kohta



SMA-pistik on laialt kasutatav RF-koaksiaalpistik, mis on tuntud oma suure jõudluse ja mitmekülgsuse poolest .. Selle töötas välja Bendix Scintilla 1950ndatel ja nimi "SMA" tähistab subminiation versiooni A., et see on mõeldud RF-i roningus, mis on mõeldud kõrgete fre-keskkondadena, nii et seega on kõrged fre-keskkonnas, nii et kõrged-fre-keskkonnas. signaalid .



1. SMA pistikute peamised omadused

Suurus: SMA pistikute kompaktne struktuur on välimise juhi läbimõõduga 0 . 141 tolli, muutes need sobivaks piiratud ruumiga rakendusteks.

Sagedusvahemik: tavaliselt töötavad need kuni 18 GHz, ehkki mõned suure jõudlusega versioonid võivad ulatuda 26 . 5 GHz või veelgi kõrgemale.

Impedants: enamik SMA pistikuid on 50 oomi, mis on RF ja mikrolainesüsteemide standardkonfiguratsioon .

Sidumismehhanism: võtab kasutusele keermestatud sidumise kujunduse 1/4 tolli, 36 niit tolli kohta UNC -niitidega, tagades kindla ja stabiilse ühenduse tugeva vibratsioonitakistusega .

SMA materjalid ja pinna töötlemisprotsessid

Kest on tavaliselt valmistatud messingist ja roostevabast terasest ning seda saab korrosioonikindluse ja juhtivuse parandamiseks . parandada (näiteks nikkel, kuld)

Keskjuht võib olla vask, messingist või berülliumi vask koos kullatud pinnaga, et saavutada optimaalne signaaliülekanne .

Pinge püsilaine suhe (VSWR): kvaliteetsetel SMA pistikutel on madal VSWR (tavaliselt alla 1 . 2: 1 alla 12 GHz), mis tähendab tõhusat signaaliülekannet minimaalse peegeldusega.



2. SMA pistikute tüübid

SMA -pistikud on erinevates konfiguratsioonides, mis sobivad erinevatele rakendustele:

Vastavalt pordi tüüpidele saab need jagada: standard port SMA, kiirühenduse SMA ja vastupidise polaarsuse SMA .

Struktuuristiilide kohaselt saab neid jagada sirgeteks ja parempoolsete nurkade tüüpideks . sirgeteks pistikuteks kasutatakse seeriaühenduste jaoks, samas kui parempoolse nurga tüübid sobivad tihedate ruumide jaoks ..

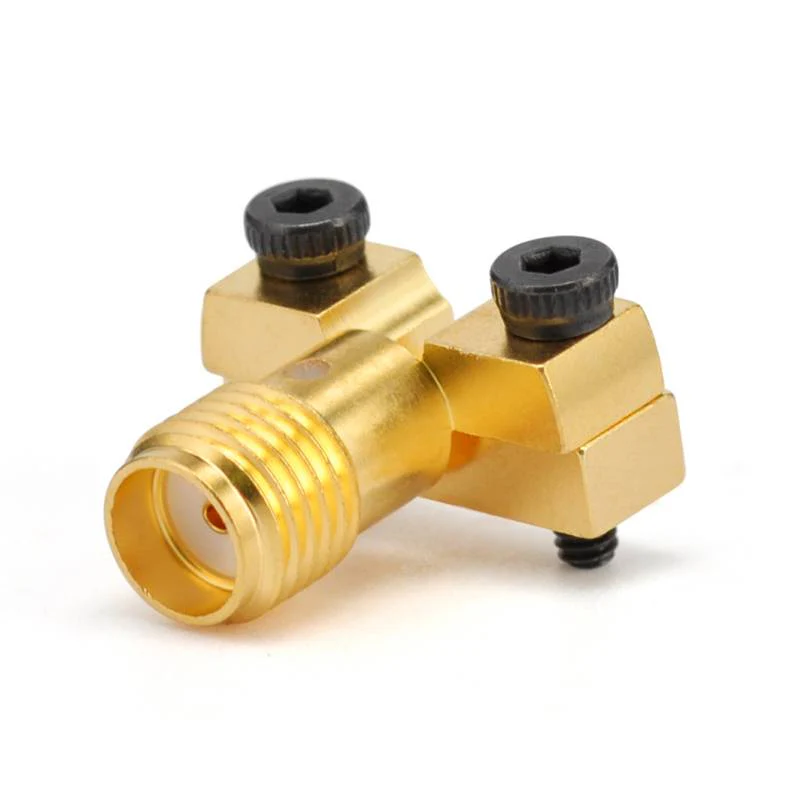

Installimismeetodite kohaselt saab neid jagada tavalisteks ja paneelide paigaldatavateks tüüpideks . paneelide kinnitamiseks on loodud paneelidele või korpustele paigaldamiseks, erinevat tüüpi, näiteks 2- augu äärikud, {4- augu äärikud ja ümarad äärikud...



3. SMA tavalised kasutusalad

Telekommunikatsiooni väljal kasutatakse SMA pistikke laialdaselt mobiiltelefonide baasjaamades, satelliidisüsteemides ja traadita sidevahendites .

Testiseadmetes kasutatakse neid testimisseadmetes nagu ostsilloskoobid, võrguanalüsaatorid ja signaaligeneraatorid .

Antennisüsteemides kasutatakse SMA pistikuid sageli antennide ühendamiseks traadita süsteemides .

RF -vooluahelates leidub neid paljudes RF -seadmetes, näiteks võimendid, filtrid ja mikserid .

Märkused



4. toitekäitlemisvõimsus:

Kuigi SMA pistikud sobivad vähese ja keskmise energiatarbega RF-süsteemide jaoks, ei pruugi need sobida suure võimsusega rakenduste jaoks . kõrgemate energiastsenaariumide jaoks, muud pistikud, näiteks n-tüüpi või 7/16- tüüp, võivad olla sobivamad .}

Mehaaniline vastupidavus: Võrreldes mõne suurema pistikuga on SMA pistikud suhteliselt habras, eriti PIN -koodide joondamise ja mehaanilise pinge . vastupidavuse osas tuleks käitlemise ja installimise ajal . ajal vastu võtta täiendavat täiendavat.



Ühilduvus: SMA pistikute valimisel veenduge, et mees- ja naissoost pistikud vastavad niidi suuruse ja impedantsi poolest, et tagada hea ühendus ., neid saab ühendada ka 2 . 92mm ja 3,5mm portidega.
