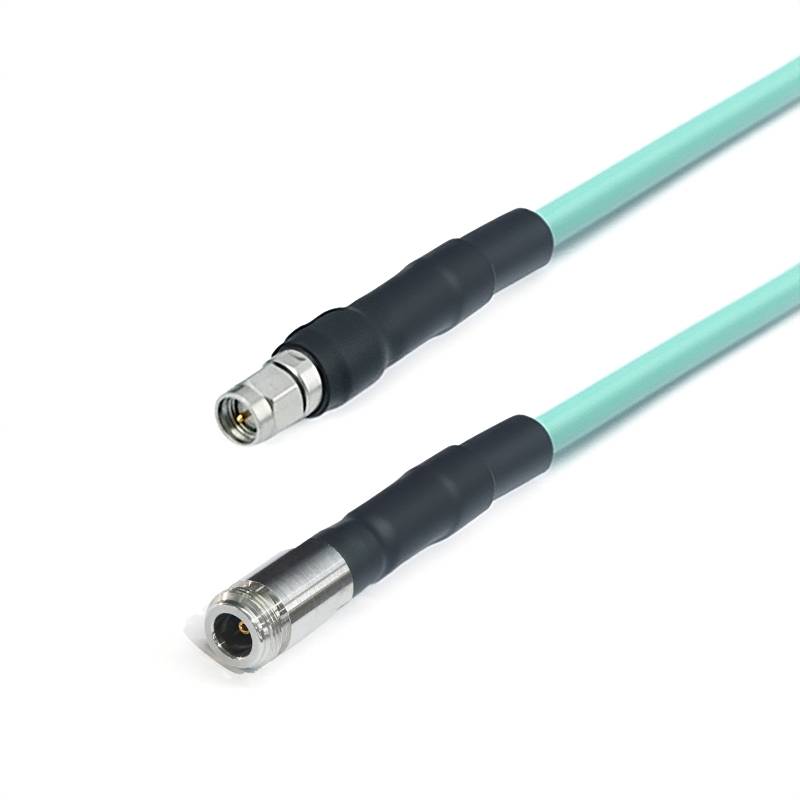

Madala kadufaasi stabiilse seeria
Tänapäeva lõikes olevad servaväljad nagu kommunikatsioon, elektrooniline testimine ja mõõtmine, signaali edastamise stabiilsus ja madala kadude omadused on muutunud süsteemide jõudluse määravaks põhiteguriks ning asjakohased nõuded muutuvad üha rangemaks .
Kirjeldus
Toote sissejuhatus
Tänapäeva lõike- ja servaväljad nagu kommunikatsioon, elektrooniline testimine ja mõõtmine, signaali edastamise ja madala kadude omaduste stabiilsus on muutunud süsteemide jõudluse määravaks põhiteguriks ning asjakohased nõuded muutuvad üha rangemaks . Madala - kadude amplituud - ja - faas - stabiilsete kaablitega, mis on silma paistavad, ja mis on silma paistavaid signaalide koostamisi, mis on silmapaistvad, ja mis on seotud atestavate ja rakenduste jaoks, mis on ette nähtud ja taotluses. ülekanne .
Tootestruktuuri funktsioonid
Suurepärased madalad kaotuseomadused:
Neil on äärmiselt silmapaistev madala kaotuse jõudlus erinevates sagedustingimustes ., võttes näitena FRU1/GT147A (40 GHz), isegi kõrge sageduskeskkonnas kuni 40 GHz, selle nõrgenemine on ainult 2 . 85 dB meetri kohta.
Suurepärane faasi stabiilsus:
Neil on väga stabiilsed faasiomadused ., näiteks kui FRU1/GT147A töötab sagedusel 10 GHz, võib selle mehaaniline faasi stabiilsus ulatuda 10 GHz/3 kraadi; Kui sagedus on 18 GHz, võib see ulatuda 18 GHz/5 kraadi .. Selline stabiilne faas võib signaali edastamise ajal tõhusalt maha suruda faasi kõikumised, vältides suures osas signaali moonutamist ja häireid, mis on põhjustatud ebastabiilsetest faasidest . kommunikatsioonisüsteemide ja testimise seadmete jaoks, mis on äärmiselt kõrged, mis on see, et see on väga kõrged, ja see on väga kõrged. süsteemid .
Laia sageduse katvus:
Toodetel on lai sageduse katvusvahemik, mis ulatub otsevoolu (DC) -ni 110GHz . kaablikomplektide erinevate mudelitega saab täpselt kohandada erinevate sagedusvahemike jaoks, et täita erinevaid rakendusnõudeid .
Tooterakendus
Mikrolaineahjus anechoici kambrite testimisel ühendavad nad testitavaid testivarustust ja seadmeid ning nende stabiilsed signaali edastamise omadused tagavad testi tulemuste täpsuse ja töökindluse . . kui võtmekomponentide võtmekomponentide, näiteks võrguanalüsaatori ja spektri analyzers, tagavad, et nad tagavad, et see tagab {1 -st tulenevatest tulemustest {{{{{{1) tugeva ülevaatuse, mis tagab {Elektronüüde, tugeva ülevaate.
Olulised märkused
1. kohandatud pikkusega kaablikomplektide jaoks ärge unustage jätta oma pikkuse teabe kassale;
2. Kõiki kaabelkomplekte saab varustada faasiga sobitatud paaride või rühmadega; Kui teil on vaja kaablite sobitamist, saatke meile e -kiri: sales@flexirf.com
Toote spetsifikatsiooni andmed
|
Konfiguratsioon |
|
|
Ühendaja 1 tüüp |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N/TNC |
|
Pistik 1 impedants |
50 oomi |
|
Pistik 1 polaarsus |
Standard |
|
Pistik 2 tüüp |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N/TNC |
|
Pistik 2 impedants |
50 oomi |
|
Pistik 2 polaarsus |
Standard |
|
Pistiku kinnitusmeetod |
Mitte ükski |
|
Pistikukeha stiil |
Sirge ja täisnurk |
|
Materjalide teave |
|
|
Keskne kontakt |
Messingist kullatud, berüllium vaskkullaga kaetud |
|
Väliskontakt |
Messingist kullatud, berüllium vaskkullaga kaetud, roostevaba teras passiivne |
|
Keha |
Messingist kullatud, berüllium vaskkulla, roostevabast terasest passiivsed |
|
Dielektriline |
PEI/PTFE |
|
Keskkonnaandmed |
|
|
Temperatuurivahemik |
-40 kraad +165 kraadi |
|
2011/65/EL (ROHS) |
Nõuetele vastav |
Tooteliik
| FRU1/GT147A madala kaduga stabiilne faasikaabel (40 GHz) | ||||
 |
Konstruktsiooni materjali läbimõõt (MM) |
|||
|
1 |
Sisejuht |
Hõbedaga vask-plakeeritud teras |
0.91±0.05 |
|
|
2 |
Isolaator |
Kindel PTFE |
2.69±0.05 |
|
|
3 |
Sisemine varjestus |
Hõbedaga vaskriba |
2.86±0.05 |
|
|
4 |
Välimine varjestus |
Hõbeda vasktraadi punumine |
3.28±0.05 |
|
|
5 |
jope |
FEP |
3.73±0.13 |
|
| Sumbumine, võimsus (testitingimus 20 -kraadisel merepinnal) | |||||
|
Sagedus (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Sumbumine (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Võim (W) |
380 |
120 |
90 |
75 |
65 |
| Elektrilised ja mehaanilised omadused | |||||||
|
Sagedus (GHz) |
Takistus (Ω) |
Ülekandemäär |
Mahtuvus |
Varjestus |
Töötemperatuur ulatus |
Minimaalne painderaadius |
Mehaaniline faasi stabiilsus |
|
40 |
50 |
77% |
86 pf/m |
>100DB |
-65 kraad ~ +165 kraad |
6,35mm |
10 GHz/3 kraadi 18 GHz/5 kraadi |
|

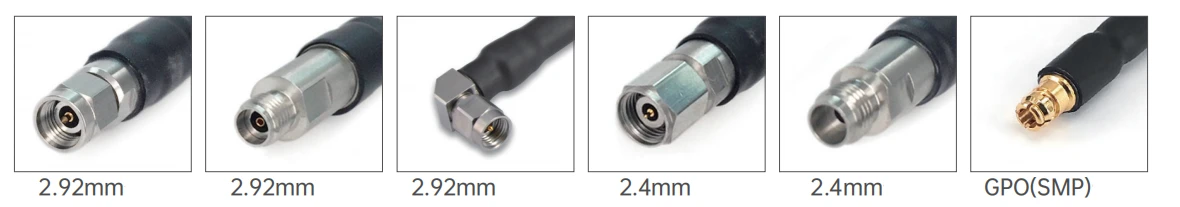

Ühised mudelid ja tehnilised näitajad
|
|||||||
|
Pilt |
Ska |
Pistik 1 |
Pistik 2 |
Ebapiisavus |
Tagasitulek/vswr |
|
|

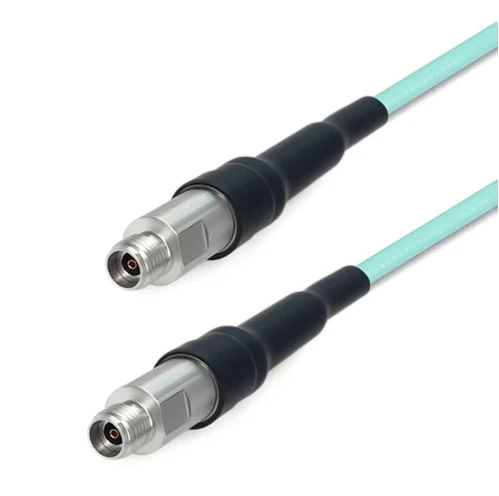

Fru 1-292 f292f-xxx |
2,92 mm naine |
2,92 mm naine |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm mees |
2,92 mm mees |
DC -40 GHz |
1.44 |
|
|

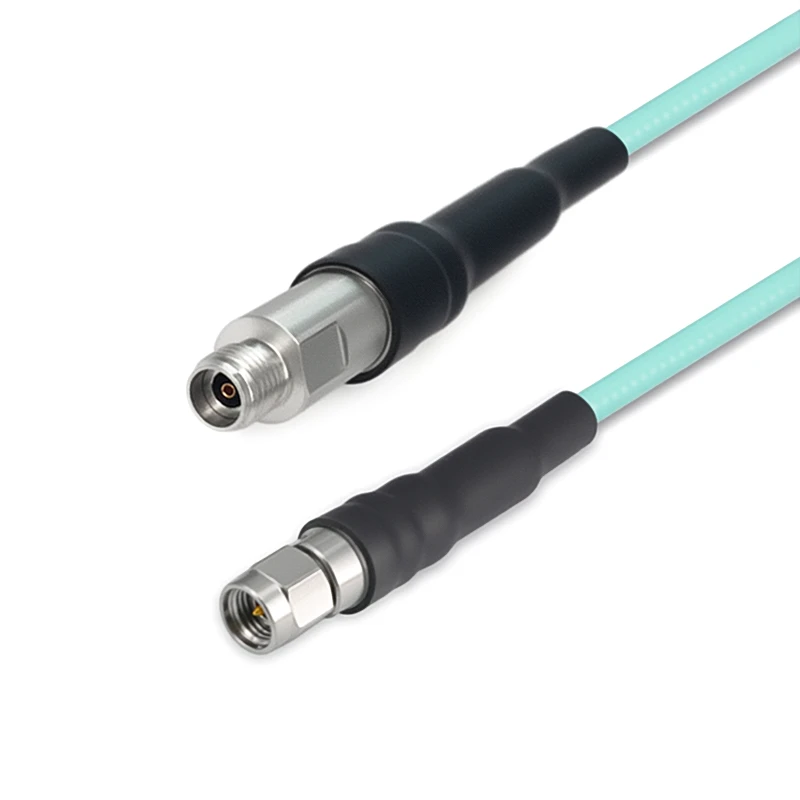

Fru 1-292 m292f-xxx |
2,92 mm mees |
2,92 mm naine |
DC -40 GHz |
1.44 |
| FRU2/GT3506 madala kaduga stabiilne faasikaabel (65 GHz) | ||||
|
|
Konstruktsiooni materjali läbimõõt (MM) |
|||
|
1 |
Sisejuht |
Hõbedaga vask-plakeeritud teras |
0.51±0.05 |
|
|
2 |
Isolaator |
Kindel PTFE |
1.38±0.05 |
|
|
3 |
Sisemine varjestus |
Hõbedaga vaskriba |
1.58±0.05 |
|
|
4 |
Välimine varjestus |
Hõbeda vasktraadi punumine |
1.90±0.05 |
|
|
5 |
jope |
FEP |
2.20±0.13 |
|
| Sumbumine, võimsus (testitingimus 20 -kraadisel merepinnal) | ||||||||||
|
Sagedus (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Sumbumine (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Võim (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Elektrilised ja mehaanilised omadused | |||||||
|
Sagedus (GHz |
Impedants (ω) |
Ülekandemäär |
Mahtuvus |
Varjestus |
Töötemperatuur ulatus |
Minimaalne painderaadius |
Dielektriline pinge |
|
67 GHz |
50Ω |
82% |
94pf/m |
>90DB |
-55 kraad ~ +125 kraad |
11mm |
800V@DC |
|

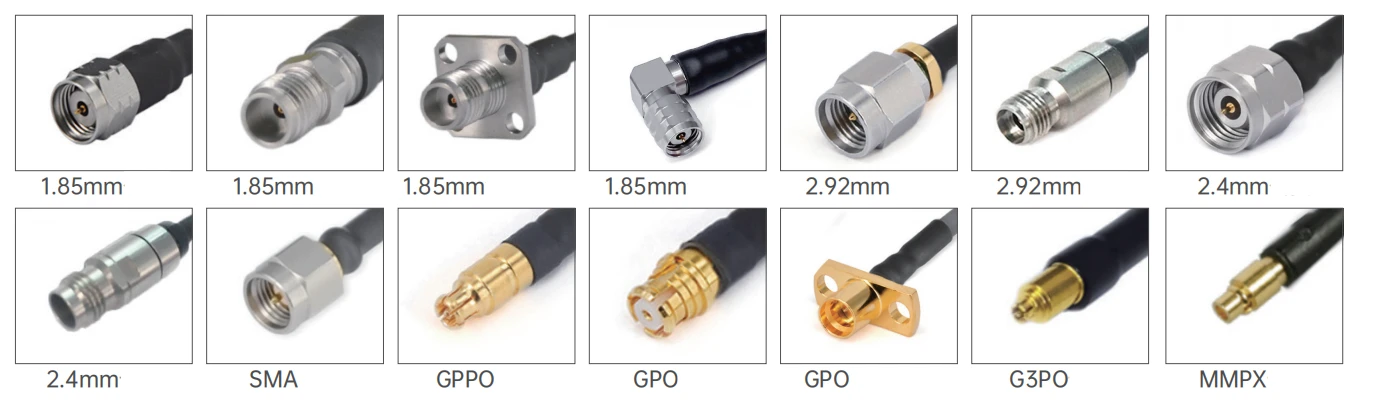

Ühised mudelid ja tehnilised näitajad
|
|||||||
|
Pilt |
Ska |
Pistik 1 |
Pistik 2 |
Ebapiisavus |
Tagasitulek/vswr |
|
|

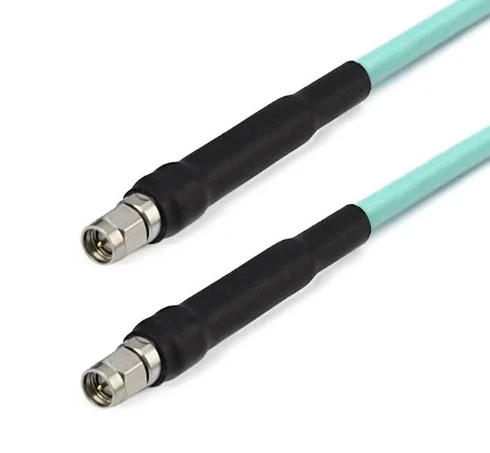

Fru 2- smmsmm-xxx |
SMA mees |
SMA mees |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA mees |
GPO (SMP) naine |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA mees |
GPO (SMP) emane täisnurgaga |
DC -26.5 GHz |
12DB |
|
|
Fru 2- smmgppf-xxx |
SMA mees |
GPPO (mini-SMP) naine |
DC -26.5 GHz |
13DB |
|
|
Fru 2- smmgppwf-xxx |
SMA mees |
GPPO (mini-SMP) emane täisnurgaga |
DC -26.5 GHz |
12DB |
|
|
Fru 2- smffgpf-xxx |
SMA emane 4 auguga äärikuga |
GPO (SMP) naine |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA emane 4 auguga äärikuga |
GPPO (mini-SMP) naine |
DC -18 GHz |
16DB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm mees |
2,92 mm mees |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm mees |
GPO (SMP) naine |
DC -40 GHz |
14DB |
|
|

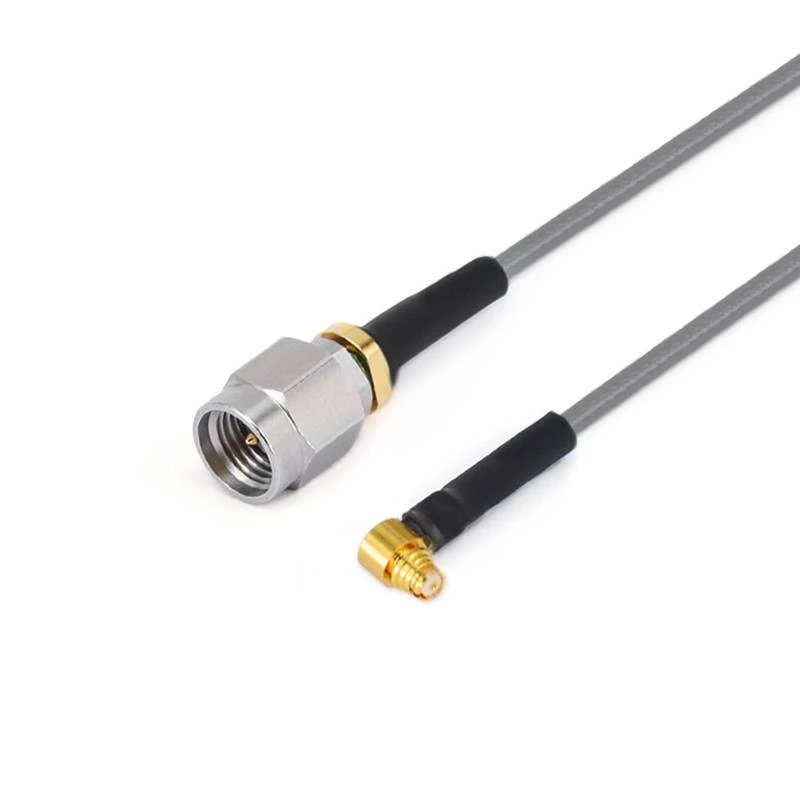

Fru 2-292 mgpwf-xxx |
2,92 mm mees |
GPO (SMP) emane täisnurgaga |
DC -40 GHz |
12DB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm mees |
Mmpx mees |
DC -40 GHz |
14DB |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm mees |
Mmpx naine |
DC -40 GHz |
14DB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm mees |
G3po (SMP) naine |
DC -40 GHz |
14DB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm mees |
GPPO (mini-SMP) emane täisnurgaga |
DC -40 GHz |
12DB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm mees |
2,4mm mees |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm mees |
GPPO (mini-SMP) naine |
DC -40 GHz |
14DB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm naine |
G3po (SMP) naine |
DC -40 GHz |
14DB |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm emane 4 auguga äärikuga |
G3po (SMP) naine |
DC -40 GHz |
14DB |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm naine |
Mmpx mees |
DC -40 GHz |
14DB |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm emane 4 auguga äärikuga |
Mmpx mees |
DC -40 GHz |
14DB |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm emane 4 auguga äärikuga |
GPO (SMP) naine |
DC -40 GHz |
14DB |
|
|
Fru 2-24 m24m-xxx |
2,4mm mees |
2,4mm mees |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4mm mees |
GPO (SMP) naine |
DC -40 GHz |
14DB |
|
|
Fru 2-24 mgpwf-xxx |
2,4mm mees |
GPO (SMP) emane täisnurgaga |
DC -40 GHz |
12DB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4mm mees |
Mmpx mees |
DC -50 GHz |
10DB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4mm mees |
Mmpx mees |
DC -50 GHz |
10DB |
|
|
Fru 2-24 mgppf-xxx |
2,4mm mees |
GPPO (mini-SMP) naine |
DC -50 GHz |
10DB |
|
|
Fru 2-24 mgppwf-xxx |
2,4mm mees |
GPPO (mini-SMP) emane täisnurgaga |
DC -50 GHz |
10DB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm emane 4 auguga äärikuga |
GPO (SMP) naine |
DC -50 GHz |
10DB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm emane 4 auguga äärikuga |
GPPO (mini-SMP) naine |
DC -50 GHz |
10DB |
|
|

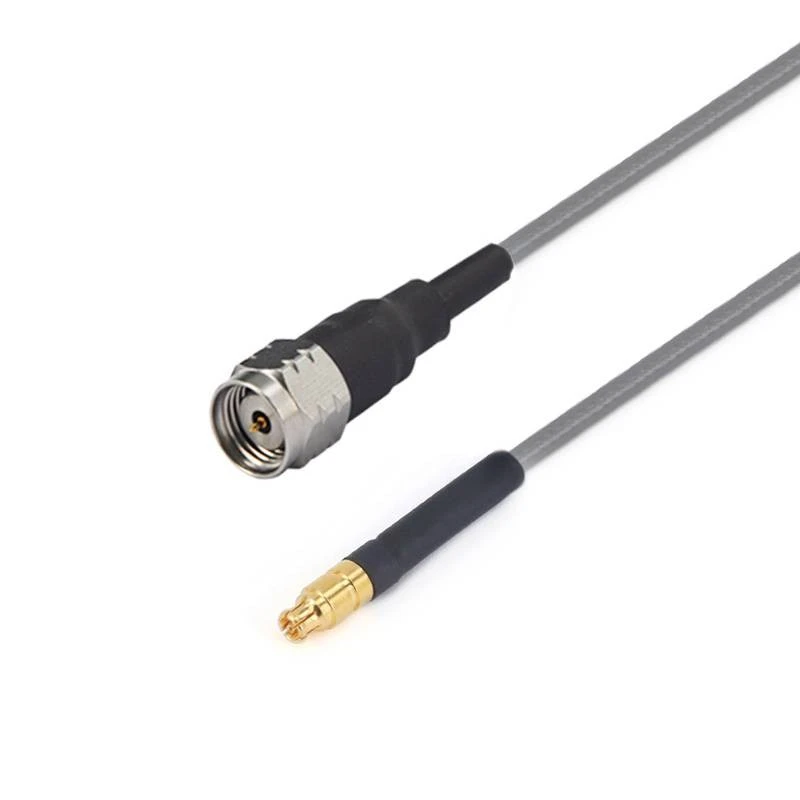

Fru 2-185 mgppf-xxx |
1,85 mm mees |
GPPO (mini-SMP) naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm isane täisnurgaga |
GPPO (mini-SMP) naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm mees |
G3po (SMP) naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm mees |
Mmpx mees |
DC -67 GHz |
10DB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm mees |
Mmpx naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm naine |
GPPO (mini-SMP) naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm emane 4 auguga äärikuga |
GPPO (mini-SMP) naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm naine |
G3po (SMP) naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm emane 4 auguga äärikuga |
GPPO (mini-SMP) naine |
DC -67 GHz |
10DB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm naine |
Mmpx mees |
DC -67 GHz |
10DB |
|
|

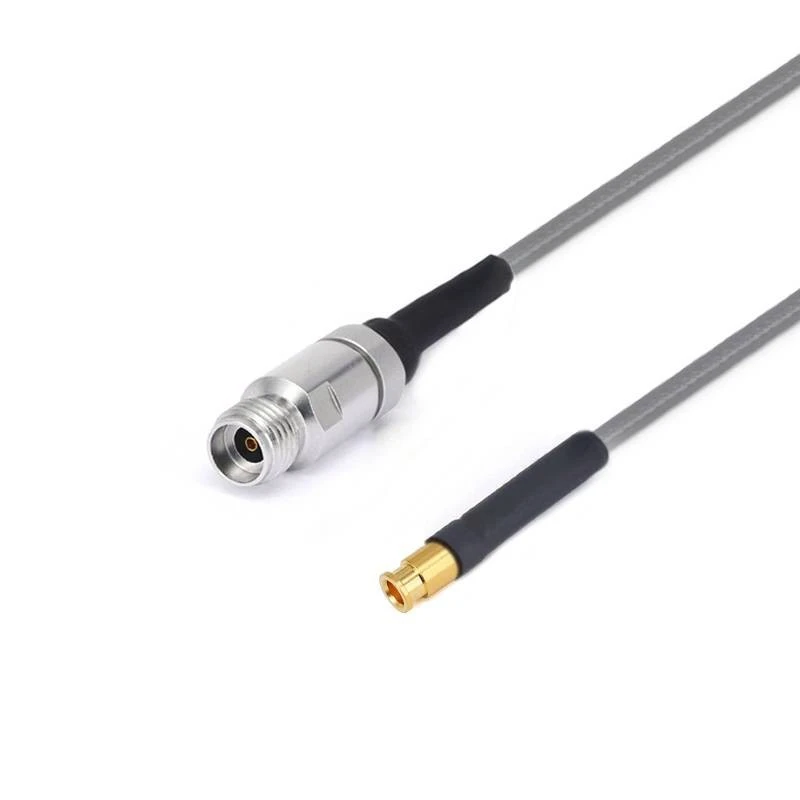

Fru 2-185 fmmpxf-xxx |
1,85 mm naine |
Mmpx naine |
DC -67 GHz |
10DB |
| FRU3/GT3507 madala kaduga stabiilne faasikaabel (40 GHz) | ||||
|
|
Konstruktsiooni materjali läbimõõt (MM) |
|||
|
1 |
Sisejuht |
Hõbedaga vask-plakeeritud teras |
0.91±0.05 |
|
|
2 |
Isolaator |
Kindel PTFE |
2.69±0.05 |
|
|
3 |
Sisemine varjestus |
Hõbedaga vaskriba |
2.86±0.05 |
|
|
4 |
Välimine varjestus |
Hõbeda vasktraadi punumine |
3.28±0.05 |
|
|
5 |
jope |
FEP |
3.73±0.13 |
|
| Sumbumine, võimsus (testitingimus 20 -kraadisel merepinnal) | |||||
|
Sagedus (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Sumbumine (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Võim (W) |
380 |
120 |
90 |
75 |
65 |
|
Elektrilised ja mehaanilised omadused |
|||||||
|
Sagedus (GHz) |
Impedants (ω) |
Ülekandemäär |
Mahtuvus |
Varjestus |
Töötemperatuur ulatus |
Minimaalne painderaadius |
Mehaaniline faasi stabiilsus |
|
40 |
50 |
85% |
86 pf/m |
>90DB |
-65 kraad ~ +165 kraad |
11mm |
10 GHz/3 kraadi 18 GHz/5 kraadi |
|

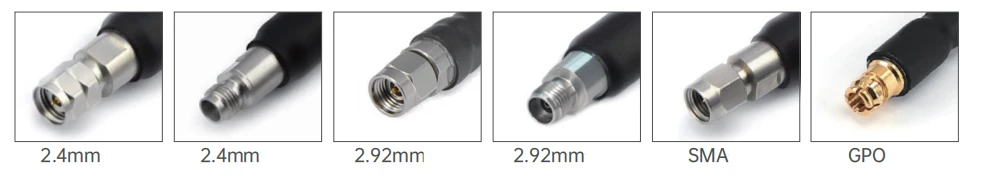

Ühised mudelid ja tehnilised näitajad
|
|||||||
|
Pilt |
Ska |
Pistik 1 |
Pistik 2 |
Ebapiisavus |
Tagasitulek/vswr |
|
|
Fru 3-292 m292m-xxx |
2,92 mm mees |
2,92 mm mees |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm mees |
2,4mm mees |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4mm mees |
2,4mm mees |
DC -40 GHz |
1.35 |
| FRA3/GT2501 madala kaduga stabiilne faasikaabel (26,5 GHz) | ||||
|
|
Konstruktsiooni materjali läbimõõt (MM) |
|||
|
1 |
Sisejuht |
Hõbedaga vask-plakeeritud teras |
1.45±0.05 |
|
|
2 |
Isolaator |
Kindel PTFE |
3.99±0.05 |
|
|
3 |
Sisemine varjestus |
Hõbedaga vaskriba |
4.19±0.05 |
|
|
4 |
Välimine varjestus |
Hõbeda vasktraadi punumine |
4.42±0.05 |
|
|
5 |
jope |
FEP |
5.21±0.13 |
|
| Sumbumine, võimsus (testitingimus 20 -kraadisel merepinnal) | |||||
|
Sagedus (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Sumbumine (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Võim (W) |
800 |
350 |
--- |
100 |
--- |
|
Elektrilised ja mehaanilised omadused |
|||||||
|
Sagedus (GHz) |
Impedants (ω) |
Ülekandemäär |
Mahtuvus |
Varjestus |
Töötemperatuur ulatus |
Minimaalne painderaadius |
Mehaaniline faasi stabiilsus |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100DB |
-65 kraad ~ +165 kraad |
6,35mm |
10 GHz/3 kraadi 18 GHz/5 kraadi |
|

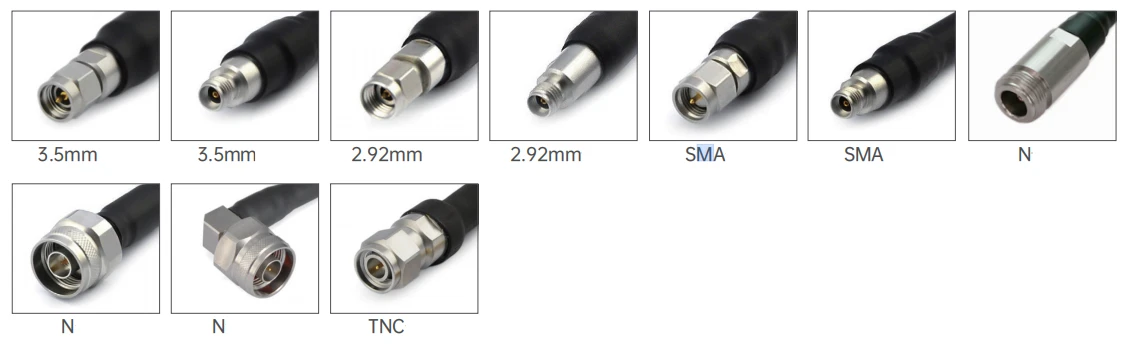

Ühised mudelid ja tehnilised näitajad
|
|||||||
|
Pilt |
Ska |
Pistik 1 |
Pistik 2 |
Ebapiisavus |
Tagasitulek/vswr |
|
|

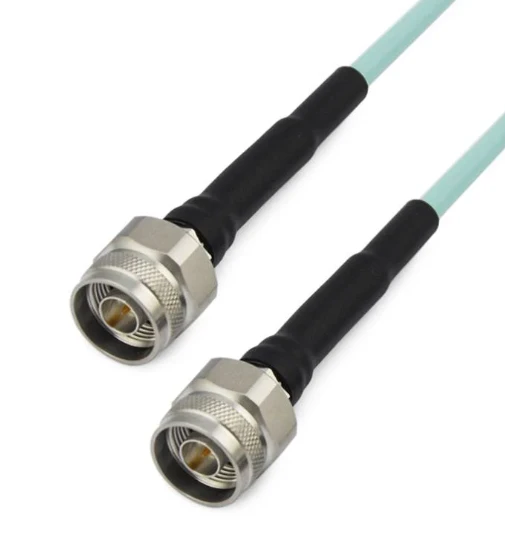

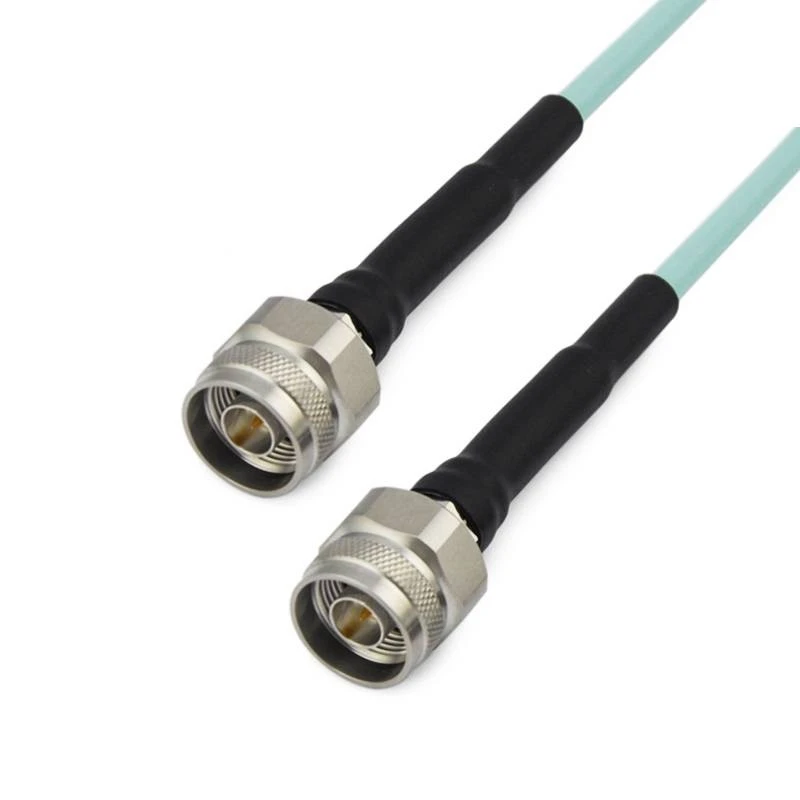

Fra 3- nmnm-xxx |
N Mees |
N Mees |
DC -18 GHz |
1.25 |
|
|

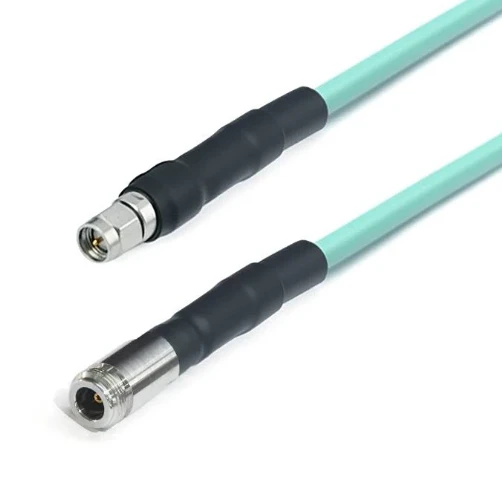

Fra 3- nfsmm-xxx |
N emane |
SMA mees |
DC -18 GHz |
1.25 |
|
|

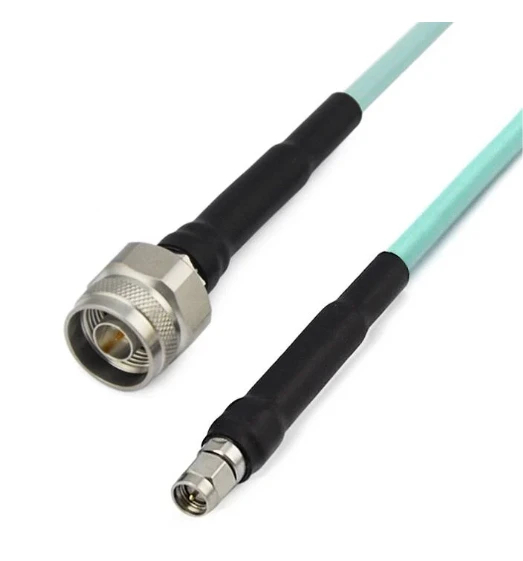

Fra 3- nmsmm-xxx |
N Mees |
SMA mees |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmsmm-xxx |
SMA mees |
SMA mees |
DC -18 GHz |
1.25 |
|
|

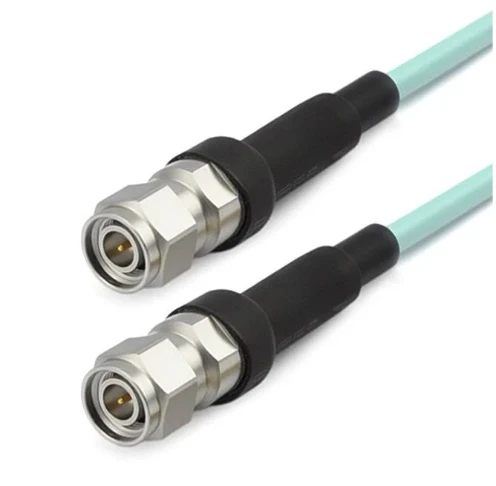

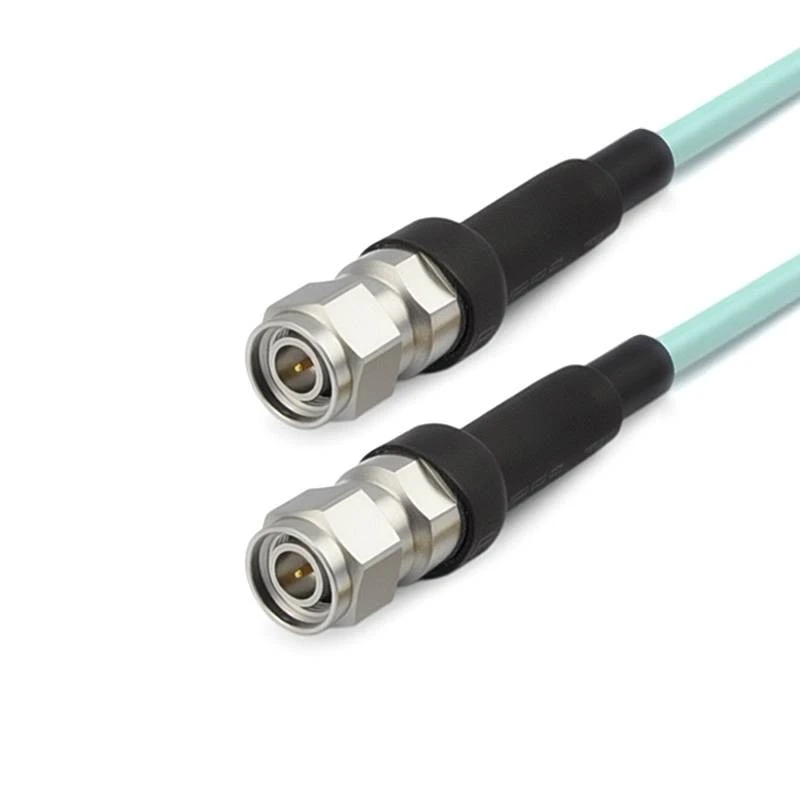

Fra 3- tncmtncm-xxx |
TNC mees |
TNC mees |
DC -18 GHz |
1.30 |
