Üldotstarbelised katsekaablid
Üldotstarbelised katsekaablid on laialdaselt kasutatavad kaablitooted sellistel väljadel nagu elektrooniline testimine, millel on mitmesugused omadused, mis vastavad mitmekesistele kasutusnõuetele. Ühenduste osas pakub see kaabel erinevat tüüpi pistikuid, sealhulgas 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO ja GPPO. Kõigi pistikute takistus on 50 oomi ja standardne polaarsus.
Kirjeldus
Üldotstarbelised katsekaablid
Üldotstarbelised katsekaablid on laialdaselt kasutatavad kaablitooted sellistel väljadel nagu elektrooniline testimine, millel on mitmesugused omadused, mis vastavad mitmekesistele kasutusnõuetele. Ühenduste osas pakub see kaabel erinevat tüüpi pistikuid, sealhulgas 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO ja GPPO. Kõigi pistikute takistus on 50 oomi ja standardne polaarsus. Lisaks on pistikutel mitu paigaldusmeetodit, sealhulgas sirged ja parempoolsed nurgatüübid, mida saab paindlikult kohandada erinevate seadme liideste jaoks.
Toote sissejuhatus
Materjali valimise osas on keskne kontakt, väline kontakt ja põhikorpus valmistatud sellistest materjalidest nagu messingist, mis on plaaditud kullaga, berülliumvaskega, mis on kaetud kullaga, või passiivne roostevabast terasest, millel on hea elektrijuhtivus ja korrosioonikindlus. Dielektrik on valmistatud PEI või PTFE materjalidest, et tagada signaali ülekande jõudlus. Kaabli keskjuht on hõbedaga vask -plakeeritud terasest, isolatsioonikiht on tahke PTFE, varjestuskiht koosneb hõbedast - plaaditud vasklindist ja vasktraadist ning kest on valmistatud FEP -materjalist. See mitte ainult ei kaitse signaale segades, vaid sellel on ka teatav mehaaniline tugevus ja keskkonnakindlus.
Tooterakendus
Kommunikatsioonipõhiste jaamade, mobiiltelefonide, satelliitide kommunikatsiooniseadmete jms uurimise, arendamise ja testimise ajal on vaja erinevaid katseinstrumente ühendada kommunikatsiooniseadmetega signaalide edastamine, et tagada stabiilne signaali edastamine, et tagada seadmete erinevad jõudlusnäitajad, näiteks signaali tugevus, sageduse omadused, signaaliettevõtted jne, näiteks 5G -i konstruktsioonide ühendamine, näiteks 5G -i konstrueerimine. Seadmed baasjaamade raadiosagedusliku jõudluse täpselt testimiseks, tagades, et tugijaamad pakuvad stabiilseid ja tõhusaid suhtlusteenuseid.
Olulised märkused
1. Kohandatud pikkusega kaabeltelevisioonide jaoks ärge unustage jätta oma pikkuse teabe kassale;
2. kõik kaabli komplektid saab varustada faasiga sobitatud paaride või rühmadega; Kui vajate faasi sobitamiseks kaableid, saatke meile e -kiri: sales@flexirf.com
Toote spetsifikatsiooni andmed
|
Konfiguratsioon |
|
|
Ühendaja 1 tüüp |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N |
|
Pistik 1 impedants |
50 oomi |
|
Pistik 1 polaarsus |
Standard |
|
Pistik 2 tüüp |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N |
|
Pistik 2 impedants |
50 oomi |
|
Pistik 2 polaarsus |
Standard |
|
Pistiku kinnitusmeetod |
Mitte ükski |
|
Pistikukeha stiil |
Sirge ja täisnurk |
|
Materjalide teave |
|
|
Keskne kontakt |
Messingist kullatud, berüllium vaskkullaga kaetud |
|
Väliskontakt |
Messingist kullatud, berüllium vaskkullaga kaetud, roostevaba teras passiivne |
|
Keha |
Messingist kullatud, berüllium vaskkulla, roostevabast terasest passiivsed |
|
Dielektriline |
PEI/PTFE |
|
Keskkonnaandmed |
|
|
Temperatuurivahemik |
-40 kraad +165 kraadi |
|
2011/65/EL (ROHS) |
Nõuetele vastav |
|
Kaabli spetsifikatsioonid |
|
|
Keskjuht |
Hõbedaga vaskne |
|
Dielektriline |
Kindel PTFE |
|
Kaks varjestust |
Hõbeda vaskriba ja traati |
|
Jope |
FEP |
|
Mahtuvus (PF/M) |
95.1 |
|
Levimiskiirus (%) |
70 |
|
Varjestuse tõhusus |
<-100dB @ 1GHz |
|
Jõujuhtimine |
10watt @ 18GHz at sea level, VSWR1.0 |
Tooteliik
| GAF71/RG405SS 405 seeria painduv kaabli komplekt | ||||
 |
Konstruktsiooni materjali läbimõõt (MM) |
|||
|
1 |
Sisejuht |
Hõbedaga vask-plakeeritud teras |
0.51±0.05 |
|
|
2 |
Isolaator |
Kindel PTFE |
1.63±0.05 |
|
|
3 |
Sisemine varjestus |
Hõbedaga vaskriba |
1.80±0.05 |
|
|
4 |
Välimine varjestus |
Hõbeda vasktraadi punumine |
2.18±0.05 |
|
|
5 |
jope |
FEP |
2.54±0.1 |
|
| Sumbumine, võimsus (testitingimus 20 -kraadisel merepinnal) | |||||||
|
Sagedus (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Sumbumine (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Sumbumine (db/jalga) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|

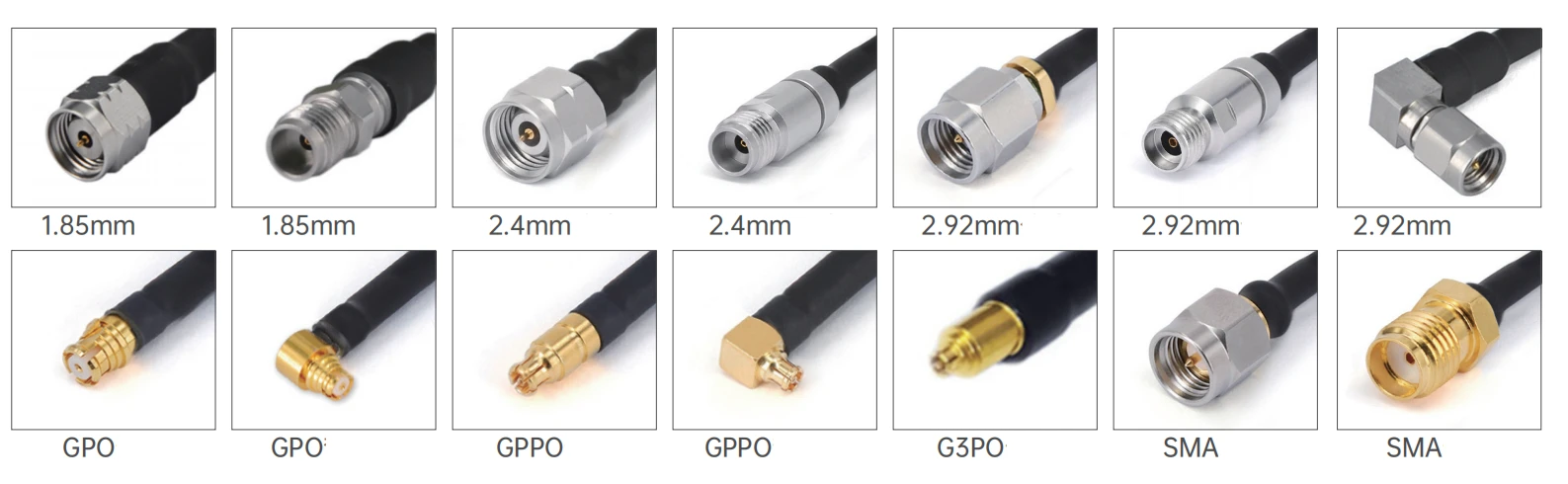

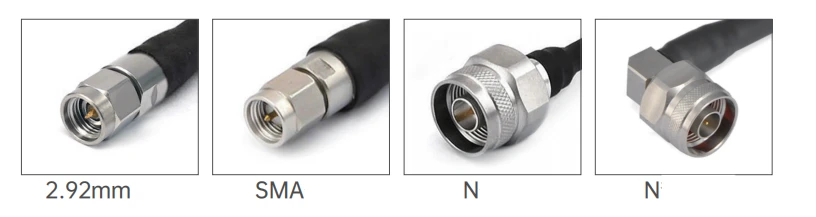

Ühised mudelid ja tehnilised näitajad
|
|||||
|
Pilt |
Ska |
Pistik 1 |
Pistik 2 |
Ebapiisavus |
Tagasitulek/vswr |
 |

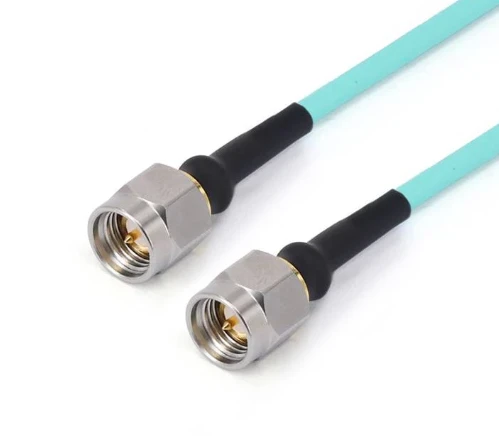

Frf 71- smmsmm-xxx |
SMA mees |
SMA mees |
DC -26. 5GHz |
1.30 |
 |

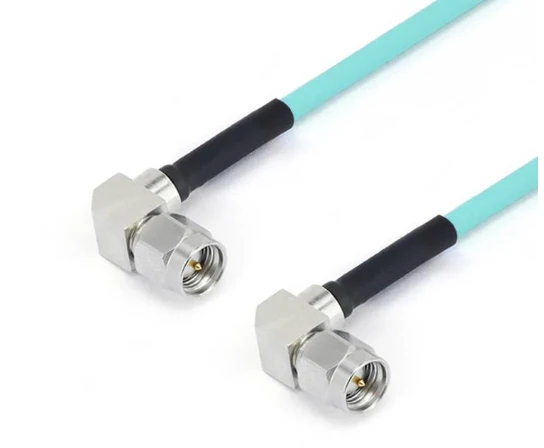

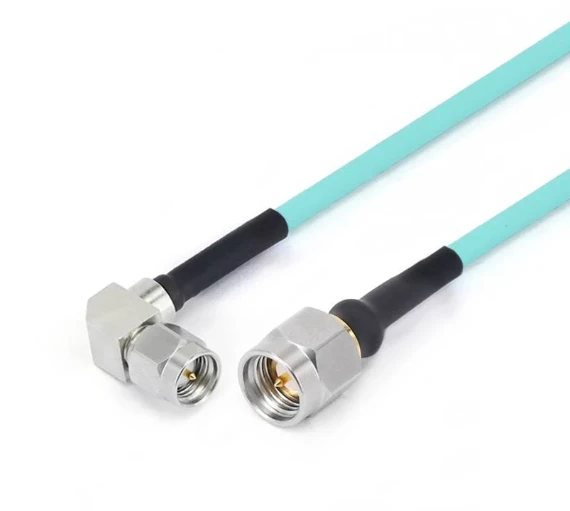

Frf 71- smwmsmwm-xxx -18 g |
SMA mees täisnurgaga |
SMA mees täisnurgaga |
DC -18 GHz |
1.30 |
 |
Frf 71- smmsmwm-xxx -18 g |
SMA mees |
SMA mees täisnurgaga |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA mees |
GPO (SMP) naine |
DC -26. 5GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA mees |
GPO (SMP) emane täisnurgaga |
DC -26. 5GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA emane |
GPO (SMP) naine |
DC -26. 5GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA emane 4 auguga äärikuga |
GPO (SMP) naine |
DC -26. 5GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA mees |
GPPO (mini-SMP) naine |
DC -26. 5GHz |
14DB |
 |
Frf 71- smmgppwf-xxx |
SMA mees |
GPPO emane täisnurgaga |
DC -26. 5GHz |
14DB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA mees täisnurgaga |
GPPO (mini-SMP) naine |
DC -18 GHz |
15DB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA mees täisnurgaga |
GPPO emane täisnurgaga |
DC -18 GHz |
15DB |
 |
Frf 71- smfgppf-xxx |
SMA emane |
GPPO (mini-SMP) naine |
DC -26. 5GHz |
14DB |
 |
Frf 71- smffgppf-xxx |
SMA emane 4 auguga äärikuga |
GPPO (mini-SMP) naine |
DC -26. 5GHz |
14DB |
 |
Frf 71-292 m292m-xxx |
2,92 mm mees |
2,92 mm mees |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm mees |
GPO (SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm mees |
GPO (SMP) emane täisnurgaga |
DC -40 GHz |
12DB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm naine |
GPO (SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm emane 4 auguga äärikuga |
GPO (SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm mees |
GPPO (mini-SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm naine |
GPPO (mini-SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm emane 4 auguga äärikuga |
GPPO (mini-SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm mees |
GPPO (mini-SMP) emane täisnurgaga |
DC -40 GHz |
12DB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm mees |
G3po (SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm naine |
G3po (SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm emane 4 auguga äärikuga |
G3po (SMP) naine |
DC -40 GHz |
14DB |
 |
Frf 71-24 m24m-xxx |
2,4mm mees |
2,4mm mees |
DC -50 GHz |
14DB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm naine |
GPO (SMP) naine |
DC -40 GHz |
12DB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm emane 4 auguga äärikuga |
GPO (SMP) naine |
DC -40 GHz |
12DB |
 |
Frf 71-24 mgpwf-xxx |
2,4mm mees |
GPO (SMP) emane täisnurgaga |
DC -40 GHz |
10DB |
 |
Frf 71-24 mgppf-xxx |
2,4mm mees |
GPPO (mini-SMP) naine |
DC -40 GHz |
12DB |
 |
Frf 71-24 mgppwf-xxx |
2,4mm mees |
GPPO (mini-SMP) emane täisnurgaga |
DC -40 GHz |
10DB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm naine |
GPPO (mini-SMP) naine |
DC -40 GHz |
12DB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm emane 4 auguga äärikuga |
GPPO (mini-SMP) naine |
DC -40 GHz |
12DB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm mees |
G3po (SMP) naine |
DC - 67 GHz |
10DB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm naine |
G3po (SMP) naine |
DC - 67 GHz |
10DB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm 4 auguga äärikuga |
G3po (SMP) naine |
DC - 67 GHz |
10DB |
|
GAF72/RG402SS 402 seeria painduv kaabli komplekt |
||||||
|
Konstruktsiooni materjali läbimõõt (MM) |
||||||
 |
1 |
Sisejuht |
Hõbedaga vask-plakeeritud teras |
0.92±0.05 |
||
|
2 |
Isolaator |
Kindel PTFE |
2.97±0.05 |
|||
|
3 |
Sisemine varjestus |
Hõbedaga vaskriba |
3.25±0.05 |
|||
|
4 |
Välimine varjestus |
Hõbeda vasktraadi punumine |
3.58±0.1 |
|||
|
5 |
jope |
FEP |
4.12±0.13 |
|||
| Sumbumine, võimsus (testitingimus 20 -kraadisel merepinnal) | |||||||
|
Sagedus (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Sumbumine (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Sumbumine (db/jalga) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Ühised mudelid ja tehnilised näitajad
|
|||||
|
Pilt |
Ska |
Pistik 1 |
Pistik 2 |
Ebapiisavus |
Tagasitulek/vswr |
|
|
Frf 72- smmsmm-xxx |
SMA mees |
SMA mees |
DC -26. 5GHz |
1.30 |
|
|

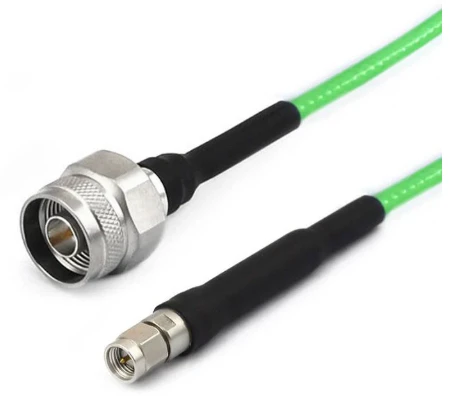

Frf 72- nmsmm-xxx |
N Mees |
SMA mees |
DC -18 GHz |
1.25 |
|
|

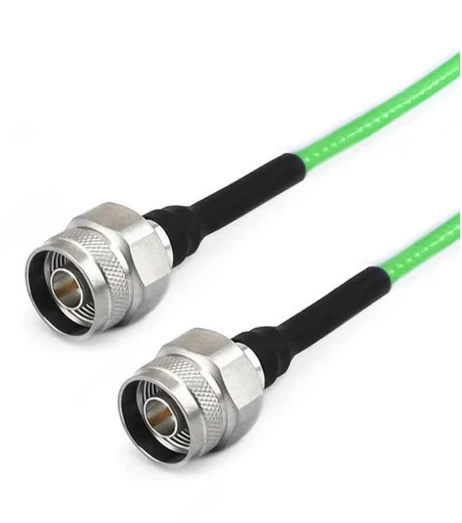

Frf 72- nmnm-xxx |
N Mees |
N Mees |
DC -18 GHz |
1.25 |
