Mis vahe on Yagi antennidel ja log-perioodilistel antennidel?

Yagi antennid (Yagi-UDA antennid) ja log-perioodilised antennid on mõlemad suunatud, lõpptule antennid, kuid need erinevad märkimisväärselt disaini, jõudluse ja rakenduste poolest, mis on tingitud nende eristatavate tööpõhimõtete tõttu . allpool on üksikasjalik võrdlus võtmekujunduste vahel:



1. struktuuridisain

Yagi antennid

Koosneb aajendatud element(aktiivne radiaator, mis on ühendatud söödajoonega), üksreflektor(kauem kui juhitud element) ja mitudirektorid(lühem kui juhitud element) .

Elemendid on paigutatud sirgjoonesse, reflektor on ajendatud elemendi taga ja direktorid ees .

Tavaliselt on väike arv elemente (e . g ., 1 Reflector + 1 juhitud element + 3 - 10 režissööri), muutes struktuuri kompaktseks .

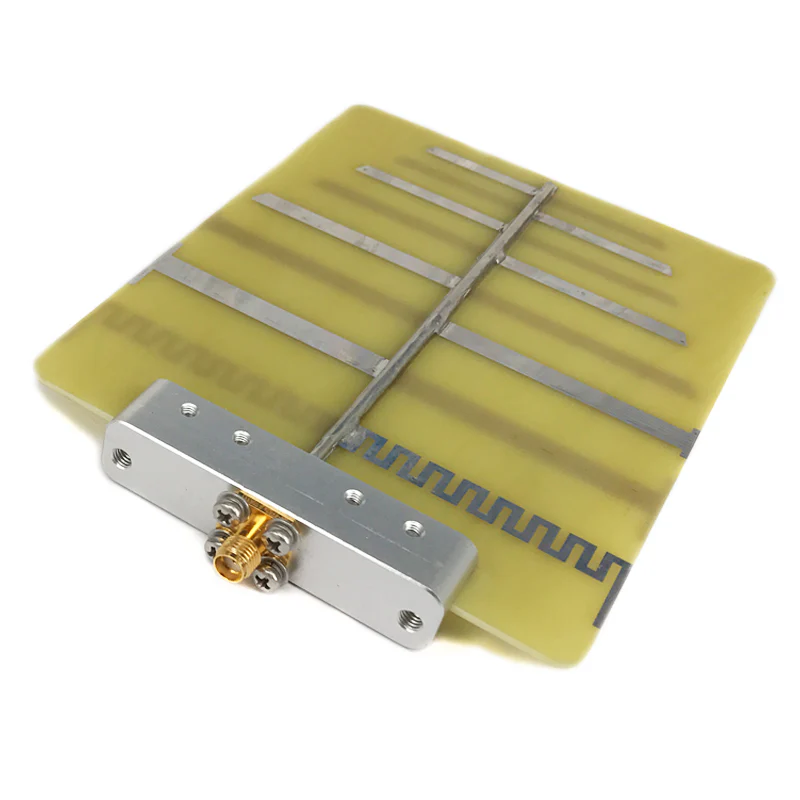

Logiperioodilised antennid

Koosneb sarjastDipoolitaolised elemendid(振子) järk -järgult suureneva pikkusega, paigutatud piki keskmist poomi või söödajoont .

Elemendi pikkus ja vahed järgivad alogiperioodiline suhe:: järjestikuste elemendi pikkuste ja vahemaade suhe on konstantne (e {. g ., τ=ln ln +1 {= dn dn +1, kus τn+1, kus+1, kus+1.<1).

Vaja on laia ribalaiuse saavutamiseks rohkem elemente (sageli 10 -30+), mille tulemuseks on pikem, keerukam struktuur .



2. tööpõhimõte

Yagi antennid

Resonantskujundus: Iga element (reflektor, juhitud element, režissöörid) on häälestatud konkreetse sagedusega (resonants siht lainepikkusel) . .. Reflektor ja režissöörid interakteeruvad juhitud elemendiga, et keskenduda kiirgusele ühes suunas (režissööride poole) .

Kiirgust suurendab konstruktiivne sekkumine edasisuunas (režissööride poole) ja hävitav häiris vastupidises suunas (blokeeritud reflektori abil) .

Logiperioodilised antennid

Mitteresonantse kujundus: Ühtegi elementi ei hääletata konkreetsele sagedusele ., selle asemel, mis tahes sagedusel, ainult elementide alamhulk (need, mille pikkus on selle sageduse jaoks ~ λ/2) aitavad aktiivselt kaasa kiirgusele .

Logi-perioodiline suhe τ tagab, et antenni jõudlus kordub perioodiliselt logaritmilise sageduse skaalal, võimaldades järjepidevat toimimist kogu laias ribas .



3. ribalaius

See onkõige kriitilisem erinevus:

Yagi antennid: Kitsa ribalaius (tavaliselt 10–20% kesksagedusest) . jõudlus halveneb kiiresti väljaspool seda vahemikku, kuna resonantselemendid on optimeeritud ainult konkreetse lainepikkuse jaoks .

Logiperioodilised antennid.



4. võime

Yagi antennid: Suur võimendus nende kitsas ribalaiuses (tavaliselt 5–15 dBi) . suureneb koos režissööride arvuga (rohkem režissööre=suurem võimendus, kuid kitsam ribalaius) .

Logiperioodilised antennid: Mõõdukas, kuid stabiilne võimendus nende laias ribades (tavaliselt 3–10 dBi) . võimendus on sagedusega vähe, muutes need usaldusväärseks mitme ribaga rakenduste jaoks .



5. suunalisus

Mõlemad onsuunalised (lõpptulekahju) antennid, kiirgades kõige rohkem energiat ühes primaarses suunas:

Yagi antennid: Väga terav suunavus kitsa põhilise lobega (madal talalai) ja madala küljega lohud, muutes need väga fokuseerituks .

Logiperioodilised antennid: Mõõdukas suunavus on pisut laiema peaga kui Yagis, kuid see talalai jääb stabiilseks nende laia sagedusvahemikus .



6. rakendused

Ribalaiuse peamine eristamine juhib nende kasutusjuhtumeid:

Yagi antennid: Ideaalnekitsariba, fikseeritud sagedusega rakendusedkus prioriteetseks on kõrge võimendus ja terav suund, näiteks:

TV/raadioülekanne vastuvõtt (E . g ., UHF/VHF TV antennid) .

Punktist-punkti suhtlus (E . g ., mikrolaine lingid maaelu Interneti jaoks) .

Amatöörraadio (HF/VHF ribad) ja radarisüsteemid .

Logiperioodilised antennid: Eelistatudlairibarakendusednõudes katvust mitmel sagedusel, näiteks:

Sidesüsteemid (sõjalised, hädaabiteenused), mis vajavad erinevatel sagedustel .

EMC (elektromagnetiline ühilduvus) testimine (häirete tuvastamiseks laia riba vahel) .

Lühilaine mikrolaine vastuvõtjatele/saatjatele (e . g ., spektri analüsaatorid, raadio astronoomia) .



Kokkuvõtlik tabel

Iseloomulik	Yagi antenn	Logiperioodiline antenn
Struktuur	Juhitud element + 1 reflektor + vähe režissööre	Skaleeritud dipoolide seeria (logiperioodiline suhe)
Ribalaius	Kitsas (10–20% kesksagedusest)	Lai (mitu oktaavi, e . g ., 1:10)
Kasu saama	Kõrge (5–15 dBi), kuid sagedusest sõltuv	Mõõdukas (3–10 dBi) ja stabiilne riba üle
Direktor	Terav (kitsas peaosa, madala küljega lohud)	Mõõdukas (laiem peaosa, stabiilne riba kohal)
Tööpõhimõte	Resonant (häälestatud konkreetsele lainepikkusele)	Mitteresonant (kohandab lainepikkuste varieerumist)
Tüüpilised rakendused	Fikseeritud sagedusega teler, punktidevahelised lingid	Lairibaühendus, EMC testimine



Lühidalt öeldes on Yagis silma paista kitsas ribades, suure võimendusega stsenaariumid, samas
