Erinevused PIN-dioodi kasutamise vahel pinge juhtimiseks ja D-sub 9- PIN-liidese kasutamise vahel RF-mehaanilise lüliti juhtimiseks
Jäta sõnum
Erinevused pingedioodi kasutamisel pinge juhtimiseks ja D-sub 9- tihvtiliidese kasutamise vahel RF-mehaanilise lüliti juhtimiseks kajastuvad mitmes aspektis, sealhulgas tööpõhimõtted, jõudlusnäitajad ja praktilised rakendused . Siin on üksikasjalik analüüs:
1. tööpõhimõtted
PIN -dioodi juhtimine:
PIN -diood on pooljuhi seade, millel on tihvti struktuur ., see moduleerib RF -signaalide edastamist, muutes sisemise (I) kihi juhtivuse DC kallutatuse pinge . kaudu
Edasilükkamine: Vähendab I kihi takistust, võimaldades RF -signaalidel minimaalse kadumisega . läbi minna
Vastupidised eelarvamused: Laiendab kahanemispiirkonda, blokeerides RF -signaale .
See elektrooniline lüliti on tahkis seade, mis saavutab nanosekunditest mikrosekunditest lülituskiiruse sõltuvalt pingetasemetest .

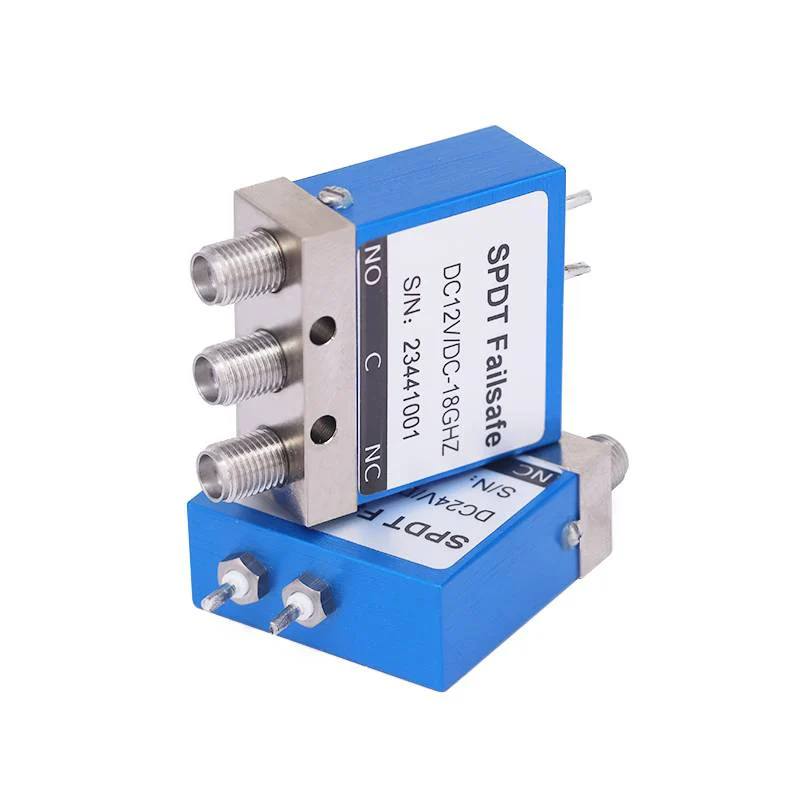

D-sub 9- PIN + mehaaniline lüliti:
D-sub 9- tihvti liides (näiteks de -9 pistikupesa) edastab tavaliselt digitaalsed juhtimissignaalid (e {. g ., ttl logic), et RF-mehaanilist lüliti . signaalide kaudu edasi liikuda. vooluring (näiteks relee või transistor), et teisendada vähese energiatarbega loogikasignaalid mehaaniliseks liikumiseks .
2. jõudlusnäitajad
Lülituskiirus
Pin-dioodidel on nanosekundite lülituskiirus mikrosekunditeks, mis sobib kõrgsageduslikeks rakendusteks nagu 5G ja radar;
Füüsilise liikumise tõttu töötavad mehaanilised lülitid kiirusega millisekundid ja need ei sobi kiireks signaali lülitamiseks .
Sisestamise kaotus ja eraldatus
Pin -dioodid: Sisestuskaotus on tavaliselt 0 . 5–2 dB olekus, sõltuvalt sagedusest ja eelarvamustest .. Isolatsioon on 20–60 dB vastupidises eelarvamuses, kuid väheneb kõrge sagedusega . mittelineaarsusest PIN-dioodide genereerumisel, nõutakse harmoonilisi, hooldage hoolikalt ettekujutust.
D-sub 9- pin + mehaanilised lülitid: Sisestuse kaotus on äärmiselt madal (0 . 1–1 . 5 dB) laia sagedusriba . üle isolatsioon on suurepärane (60–100 dB), mis on ülioluline suure võimsusega või tundlike vastuvõtjate jaoks. Puhtalt mehaanilise toimimise tõttu pole harmoonilisi moonutusi.
3. toitekäitlemisvõime
Pin-dioodid saavad korraliku termilise haldamisega hakkama impulssrakendustes (näiteks radar) kuni kilovattini, kuid nende pideva laine (CW) võimsust piirab ise kuumutamine .
Mehaanilised lülitid toimivad hästi suure võimsusega pideva laine stsenaariumide korral (näiteks saate saatjad), mille nimivõimsus on kuni kümned kilovati .
4. töökindlus ja eluiga
Pin -dioodid:
Neil pole liikuvaid osi, nad suudavad saavutada rohkem kui 10^9 toimingut ja neil on tugev vibratsioonikindlus .
Need on vastuvõtlikud soojuspingele ja nende eluiga sõltub töötsüklist ja jahutustingimustest .
Mehaanilised lülitid:
Nende eluiga on piiratud (10^5–10^6 toimingut) kontakti kulumise tõttu .
Need on tundlikud füüsiliste šokkide ja vibratsioonide suhtes, mis vähendab nende usaldusväärsust karmides keskkondades .
