Erinevused ja ühendused raadiosagedusliku ringlejate ja raadiosagedusliku isolaatori vahel

Operatsiooni põhimõte:

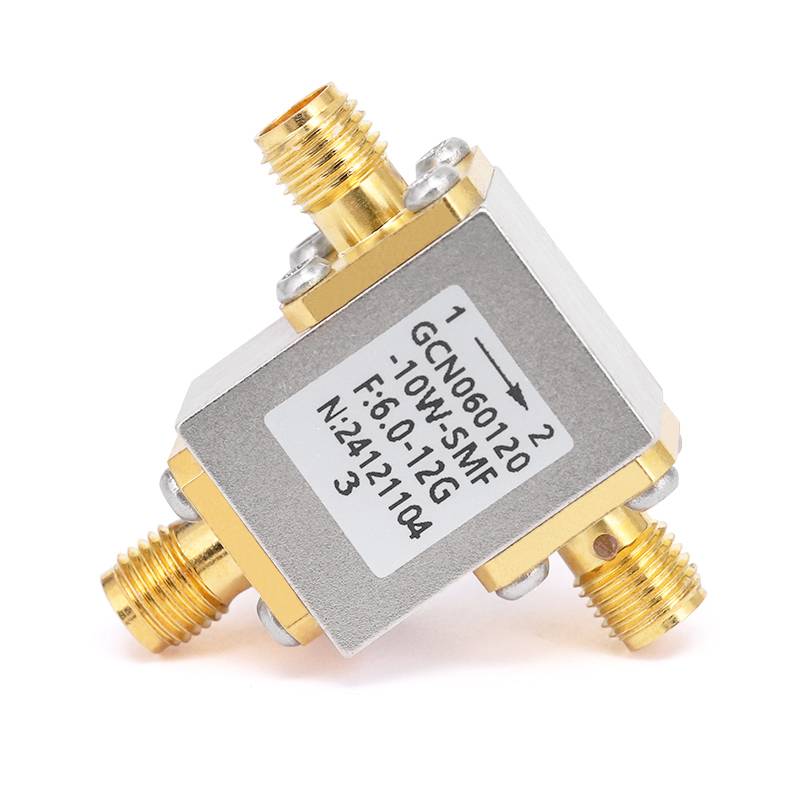

RF -tsirkulaator:

Ringlaator on kolme pordi (või enama) seade, mis suunab RF-signaale konkreetses suunas portide . vahel. See tagab, et signaalid voolavad ühest pordist teise määratletud suunas .

Ringlaator töötab magnetiliste materjalide mittelineaarsete mõjude põhjal . See koosneb tavaliselt pöörlevast mittelineaarsest materjalist, mis on ühendatud magnetväljaga . kolmesadama tsirkulaatoris, pordi 1 signaal läheb 2, pordi 2 signaal 3 ja pordi signaal on pordile {9}.

RF isolaator:

Isolaator on tavaliselt kahe pordi seade, mis võimaldab signaalil voolata ühest pordist teise, blokeerides samal ajal mis tahes signaali naasmisest algsesse allikasse .

Sarnaselt tsirkulaatoriga kasutab isolaator oma tööks magnetilisi materjale, kuid sellel on ainult kaks porti ., isoraator hoiab ära pöördsignaali voo, eraldades allika mis tahes peegeldunud signaalidest, mis võivad põhjustada kahjustusi või häireid .



Peamine tööpõhimõte: magnetilised materjalid

Mõlemad seadmed võimendavadferromagnetilised materjalid(e . g ., ferriit) staatilise magnetvälja . allmitteretseprokaalne levikRF-signaalide arv, mis tähendab signaali käitumist, erineb edasi liikudes vs . tahapoole . See mitte-re-re-re-procity võimaldab:

Ringlaatorite signaalide suunamiseks järjestikku sadamate vahel .

Isolaatorid tagurpidi signaalide mahasurumiseks (kõrge sumbumine vastupidises suunas, madal kadu edasisuunas) .



Praktilised rakendused: reaalmaailma kasutamise juhtumid

Ringlustaatorid:

Radarisüsteemides eraldavad need edastatud ja said signaale (saatja → antenn → vastuvõtja ilma häireteta) .

Kommunikatsioonivõrkudes võimaldavad need kahesuunalise signaali voogu ühe kanali kaudu (E . g ., üleslüli/allalingi signaalide jagamine) {.

Isolaatorid:

Kaitske RF -võimendeid, blokeerides peegeldunud võimsust sobimatutest koormustest (e . g ., erineva impedantsiga antennid) {.

Stabiliseerige ostsillaatorid, takistades koormuse peegeldustest põhjustatud sageduse tõmbamist .



.
