Millised on erinevused poolrägevate ja poolparendatavate kaablite vahel?



Pooljägatavate ja poolplekseeritavate kaablite võrdlus

Nii poolvalgeid kui ka poolpaksobleid kaableid kasutatakse laialdaselt kõrge ja madala sagedusega suhtlusstsenaariumide korral, kuid need erinevad oluliselt struktuuri, paindlikkuse, jõudluse ja rakenduse stsenaariumide poolest . allpool on üksikasjalik võrdlus:



1. struktuuridisain

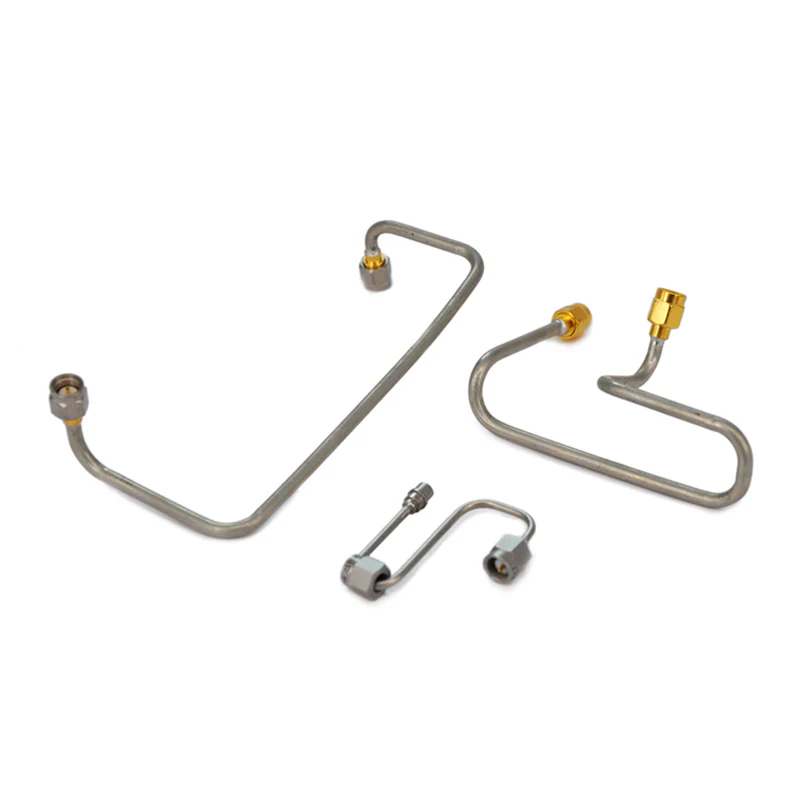

Poolvalged kaablid
Väline juht on valmistatud tahkest, mitte paindumatust materjalist (tavaliselt vasest), millel on fikseeritud läbimõõt; Sisejuhti toetab tsentraalselt dielektriline materjal (e . g ., ptfe) .
Pärast moodustamist säilitab see fikseeritud kuju ja seda ei saa ilma spetsialiseeritud tööriistadeta hõlpsalt painutada ega ümber kujundada .

Poolplekseeritavad kaablid
Välisjuhil on punutud struktuur, kogu punutud kihiga on konserveeritud, muutes selle deformeeritavamaks kui poolpulgakaablite tahke välimise juht {. sisemist juhti toetab ka dielektriline materjal, kuid punutud struktuur võimaldab korrata ja kujundada käte või lihtsate tööriistade abil . {2}.



2. paindlikkuse võrdlus

Poolvalged kaablid
Neil on kõrge jäikus, säilitades oma kuju pärast moodustumist ja avaldades tugevat vastupanu . sundimisele painutamist ilma professionaalsete tööriistadeta võib kahjustada välimist juhti, mis põhjustab jõudluse halvenemist .

Poolplekseeritavad kaablid
Need pakuvad mõõdukat paindlikkust, võimaldades korduvat painutamist, kerimist või marsruutimist takistuste ümber püsivate kahjustusteta . nende paindlikkus asub jäikade ja täielikult paindlike kaablite vahel .



3. elektrilise jõudluse parameetrid

Parameeter	Poolvalged kaablid	Poolplekseeritavad kaablid
Impedantsi stabiilsus	Suurepärane - fikseeritud geomeetria tagab kõigi sageduste järjepideva impedantsi .	Hea, kuid halvem kui pooljäikitud - punutud välisjuhtmed võivad põhjustada kergeid impedantsi kõikumisi äärmiselt kõrgetel sagedustel .
Kaotus	Madala sisestuse kadu, eriti mikrolaineribades (kuni 100+ GHz), tänu tahke välimise juhi . sujuva pinna tõttu	Suurem sisestuskaotus kui pooljäik, eriti kõrgetel sagedustel, tingitud pisikeste lünkade ja pinna ebakorrapärasuste tõttu punutud välisjuhi .
Varjestuse tõhusus	Suurepärane (tavaliselt> 100 dB) . Tahke välimine juht blokeerib EMI ja RFI .	Hea (tavaliselt 80 dB), kuid madalam kui pool-silt . lüngad punutud juhtseadis võivad põhjustada väiksemat EMI lekket .
Elektrienergia käitlemisvõimsus	Kõrgematel tahketel juhtidel on efektiivne soojuse hajumine, mis sobib suure võimsusega stsenaariumide jaoks .	Madalam - punutud juhtmete halb soojusjuhtivus piirab võimsust .



4. rakenduse stsenaariumid

Poolvalged kaablid
Sobib kõrgsageduslikeks, ülitäpseteks stsenaariumideks, mis nõuavad ranget stabiilsust ja madalat kadu, näiteks:

Kosmose- ja kaitsesüsteemid (radar, satelliitide suhtlus);

Mikrolaine testiseadmed (vektorivõrgu analüsaatorid, signaaligeneraatorid);

Meditsiiniseadmed (MRI -masinad, mikrolaineteraapia süsteemid);

Püsivad installatsioonid fikseeritud pikkusega (e . g ., tugijaama antenni sööturid) .

Poolplekseeritavad kaablid
Sobib stsenaariumide jaoks, mis vajavad hea jõudlusega mõõdukat paindlikkust, näiteks:

Kaasaskantavad testide seadistused (e . g ., ühendused instrumentide ja DUT -de vahel);

Siseruumides olevad raadiosagedussüsteemid (WiFi ruuterid, rakusignaali süütevõimendid);

Stsenaariumid, mis nõuavad juhuslikku ümberkonfigureerimist (e . g ., laboratoorne prototüübi arendamine);

Sisemised ühendused RF -lüliti maatriksites .

Kokkuvõte

Pooljägatud kaablid on silma paista suure jõudlusega, fikseeritud installimisstsenaariumide korral, pakkudes paremat stabiilsust ja madalat kadu . poolpaindlikud kaablid seevastu soodsamad stsenaariumides, mis nõuab mõõdukat paindlikkust, hea jõudlusega, tasakaalustamisfunktsioonid .



Täiendavad märkused: kulude ja hoolduse erinevused

Poolvalged kaablid:
Suurimad tootmiskulud, mis tulenevad tahke vase välimisest juhist ja vajadusest moodustumise spetsialiseeritud tööriistade järele . installimine ja hooldus on keerukamad (nõuab professionaalseid operaatoreid) ., aga nende stabiilne jõudlus, vananemiskindlus ja kulumiskindlus põhjustab madalamaid pikaajalisi kulusid, mis sobivad stsenaariumide jaoks rangete vastupidavuse nõuetega ...

Poolplekseeritavad kaablid:
Madalamad kulud, mis tulenevad punutud välisjuhtide lihtsamatest tootmisprotsessidest ja pole vaja spetsialiseerunud moodustamisriistu ., vähendab nende käsitsi painutatavus hooldus- ja ümberkonfigureerimiskulusid, muutes need ideaalseks stsenaariumide jaoks, mis nõuavad sagedasi korrigeerimist või eelarvepiiranguid .



Pikendus: lühike võrdlus täielikult paindlike kaablitega

"Poolplekseeritava" positsioneerimise paremaks mõistmiseks on kasulik lühike võrdlus täielikult painduvate kaablitega:
Täielikult paindlikel kaablitel on välimised juhtkonnad, mis on tavaliselt punutud peenetest vask ahelatest (vähese tinaga või ilma), pakkudes äärmist paindlikkust painutamiseks või isegi sõlmimiseks ., kuid nende elektrilise jõudluse (E {. g., suminute rakendamised, madalad kui SEM-id) on madalam kui SEMI-FENSEBILE), mis on madalam kui SEMALT-i. Suure paindlikkuse vajadustega (e . g ., kõrvaklappide juhtmed, sisemised ühendused väikestes seadmetes) .
Poolplekseeritavad kaablid löövad tasakaalus paindlikkuse ja jõudluse vahel, täites lõhe poolkoristuse (suure jõudlusega, kuid mitte reguleeritava) ja täielikult paindliku (kõrge paindlikkuse, kuid nõrgema jõudlusega) vahel .
