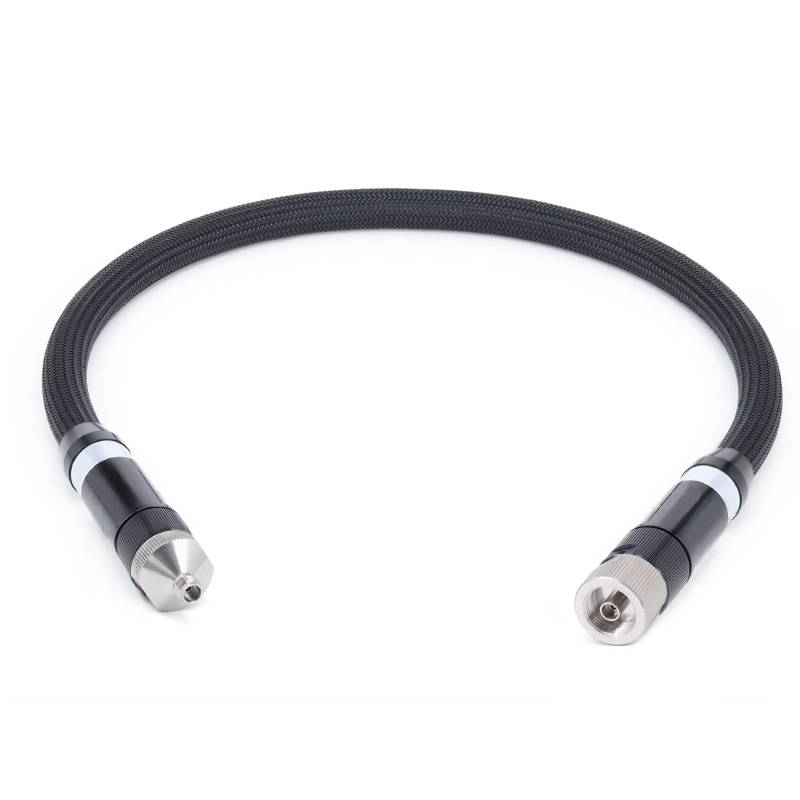

Miks on Vector Network Analyzer (VNA) testkaablid sageli kallid



Vector Network Analyzer (VNA) testkaablite kõrge hind tuleneb muudest teguritest nende rangetest jõudlusnõuetest, spetsialiseerunud materjalidest, täpsuse tootmisprotsessidest ja rangest kvaliteedikontrollist. Siin on üksikasjalik analüüs nende kõrgete kulude peamiste tegurite kohta:

1. Äärmiselt suure jõudlusega indeksi nõuded

VNA-testkaablid töötavad kõrgsagedusvahemikes (tavaliselt MHz-st sadade GHz-ni) ja peavad säilitama äärmiselt kõrge signaali terviklikkuse, et tagada parameetrite, näiteks S-parameetrite, täpse mõõtmise, sisestamise kaotus, tagasitulekukao ja faasi stabiilsus.

Peamised jõudlusnõuded hõlmavad järgmist:

Madal sisestuskaotus: Kõrgsagedusribades (nt> 18 GHz) võivad isegi väikesed takistuslikud või dielektrilised kaotused häirida mõõtmise tulemusi. Kaabide minimeerimiseks peavad kaablid kasutama madala vastupidavuskirja ja madala kaotusega dielektrikuid.

Suur tagasitulek (impedantsi sobitamine): VNA mõõtmised on signaali peegelduste suhtes äärmiselt tundlikud. Kaablid peavad säilitama täpse iseloomuliku impedantsi (tavaliselt 5 0 ω), millel on minimaalne variatsioon kogu pikkuse ja sagedusvahemiku vahel. Mis tahes impedantsi mittevastavus tekitab vigu, seega peavad juhtmete ja dielektrikute mõõtmete tolerantsid jõudma mikromeetri tasemele (tavaliselt ± 0,001 tolli).

Faasistabiilsus: Kaabli liikumisest põhjustatud faasi nihked (näiteks painutamine) või temperatuurimuutused peavad olema tühine. See nõuab faasi stabiliseerimiseks spetsiaalseid disainilahendusi (näiteks spiraalselt haavatud sisejuhtisid), suurendades sellega keerukust.

Elektromagnetilised häired (EMI)/raadiosageduse häirete (RFI) varjestus: Välise häirete ja signaalilekke vältimiseks kasutavad kaablid mitmekihilist varjestust (näiteks vaskpunutis + alumiiniumfoolium + juhtiv polümeer), mis suurendab materjali ja tööjõukulusid.



2. spetsiaalsed materjalid

VNA-kaablites kasutatavad materjalid valitakse hoolikalt kõrgsageduslike jõudluse ja stabiilsuse nõuete täitmiseks:

Dirigendid: Naha efekti kadude vähendamiseks kõrgetel sagedustel kasutatakse kõrge puhtusarja hapnikuvaba vase või hõbedat/kullatud vaske. Kullaplaatimist (kulukat, kuid väga korrosioonikindlat) kasutatakse sageli pistikute ja sisejuhtide jaoks.

Dielektrikud: Vaja on madala kaduga, väga stabiilseid dielektrikuid, näiteks laiendatud PTFE. Nendel materjalidel on madal ja stabiilne dielektriline konstant (εR), mis võib temperatuuri ja sageduse muutustega säilitada impedantsi stabiilsuse, kuid neid on kallid ja raskesti töödeldavad.

Ümbris: Mehaanilise stressi (painutamine, hõõrdumine) ja ekstreemsete temperatuuride ({-55 kraad) vastupidamiseks kasutatakse vastupidavaid, kuid painduvaid materjale (näiteks fluoropolümeerid, polüuretaan või nailonpunusid). Need materjalid on palju kallimad kui tavaline PVC.



3. täppisootmine ja protsesside kujundamine

VNA-kaablite projekteerimine ja tootmine nõuab mikromeetri tasemel täpsust:

Mõõtmete tolerantsid: Sisejuhtide, dielektrikute ja väliskilbide geomeetriad peavad impedantsi muutuste vältimiseks olema ühtlased. Näiteks tuleb sise- ja välisjuhtide kontsentrilisust (ekstsentrilisusest põhjustatud peegelduste vältimiseks) kontrollida mikromeetri vahemikus.

Keerulised struktuurid: Paljud kõrgsageduslikud kaablid võtavad kasutusele täiustatud kujundusi, näiteks 塑形 faasi stabiilsuse ja madala tihedusega PTFE struktuurid kaalu ja kaotuse vähendamiseks.

Ülitäpse manuaalkomplektiga: Üli sagedusega kaablite (näiteks pistikute) kriitilised komponendid võivad spetsifikatsioonide täitmiseks nõuda käsitsi kokkupanemist ja silumist, mis suurendab tööjõukulusid.



4. suure jõudlusega pistikud

Pistikud on VNA -kaablite kriitiline osa ja halvasti toimivad pistikud võivad olla peamine mõõtmisvigade allikas. Nad nõuavad:

Täppismahhanimine: Pistikud (näiteks SMA, 3,5 mm, 2,4 mm, 1,85 mm) on töödeldanud kõrgekvaliteedilisest messingist või berülliumvasest (millel on vedrusarnased omadused) toleransioonidega, mida kontrollitakse ± {0. 0001 tolli.

Plaadita ravi: Kuld- või rodiumplaatimine (paksused 5–50 mikroinkid) tagab madala kontakttakistuse, korrosioonikindluse ja korratava paaritumise jõudluse (kalibreerimiseks ülioluline).

Testimine ja kontrollimine: Iga pistikut tuleb testida pinge püsilaine suhe (VSWR), sisestamise kaotus ja mehaaniline vastupidavus (tuhanded sisestamise/ekstraheerimistsüklid), mis suurendab tootmisaega.



5. keskkonna vastupidavus

VNA -kaablid peavad taluma karmi tingimusi labori-, tehase- või põllukatsetes:

Paindlikkus ja vastupidavus: Nad peavad taluma korduvat painutamist, keerdumist ja hõõrumist ilma jõudluse lagunemiseta. See nõuab täiustatud sisemisi tugikujundusi ja vastupidavat kere.

Temperatuur ja ilmatakistus: Materjalid peavad püsima stabiilsena laias temperatuurivahemikus, niiske keskkonnas ja kokkupuude kemikaalidega (näiteks õlid ja lahustid). Seetõttu kasutatakse kallist inseneriplasti ja elastomeeri
