SMA adapter
SMA -seeria koaksiaal RF -adapterid on kõigi adapterisarjade seas kõige laiem ja suurim sort. Valikulisi tüüpe on umbes sadu. Selle maksimaalne töösagedus võib ulatuda kuni 26,5 GHz. Nende hulgas on need kavandatud ja välja töötatud vastavalt kolmele erinevale sagedusribale, mis on 6G, 18G ja 26,5 g rakendustoodete jaoks.
Kirjeldus
Toote sissejuhatus
SMA -seeria koaksiaal RF -adapterid on kõigi adapterisarjade seas kõige laiem ja suurim sort. Valikulisi tüüpe on umbes sadu. Selle maksimaalne töösagedus võib ulatuda kuni 26,5 GHz. Nende hulgas on need kavandatud ja välja töötatud vastavalt kolmele erinevale sagedusribale, mis on 6G, 18G ja 26,5 g rakendustoodete jaoks.
Tootematerjal
SMA -pistiku korpuse välimine juht on tavaliselt valmistatud metallmaterjalidest, näiteks messingist või roostevabast terasest. Sellel on ülioluline roll varjestuse ja signaali edastamisel. Selle silindriline struktuur ümbritseb sisemist juhi ja dielektrikut, pakkudes elektromagnetilise signaali tagasivoolu madala resistentsusega rada, tagades sellega signaali ülekande stabiilsuse ja terviklikkuse.
Toote keha stiil
SMA -pistikud on saadaval erinevates kerevormides, sealhulgas sirget tüüpi, täisnurga tüüp, 4- augu ääriku kinnitus, vaheseina kinnitamise tüüp ja õhukindla vaakum vaheseina kinnituse tüüp.
Hankekk
Toote spetsifikatsiooni andmed
|
Konfiguratsioon |
|
|
Ühendaja 1 tüüp |
SMA |
|
Pistik 1 impedants |
50 oomi |
|
Pistik 1 polaarsus |
Standard |
|
Pistik 2 tüüp |
SMA/GPPO/GPO/2,4mm/2,92mm/3,5mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Pistik 2 impedants |
50 oomi |
|
Pistik 2 polaarsus |
Standard |
|
Pistiku kinnitusmeetod |
Mitte ükski |
|
Adapteri keha stiil |
Sirge/4 augu äärik/vaheseina kinnitus/täisnurk/ |
|
Materjalide teave |
|
|
Keskne kontakt |
Kuubikuld pinnaga |
|
Väliskontakt |
Messingist kullatud / roostevaba teras |
|
Keha |
Messingist kullatud / roostevaba teras |
|
Dielektriline |
PEI/PTFE/klaas |
|
Keskkonnaandmed |
|
|
Temperatuurivahemik |
-55 kraad +165 kraadi |
|
2011/65/EL (ROHS) |
Nõuetele vastav |
SMA adapteri tüübid
|
SMA RF adapter |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|

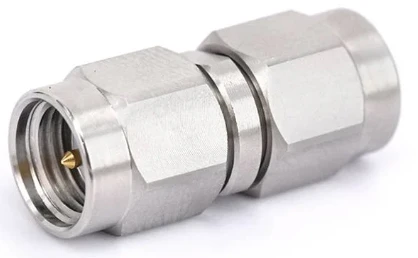

Fr 1- sma-jjs |
|
|
DC -18 GHz |
1.15 |
Sma isane kuni sma isane |
|
Fr 1- sma-kks |
|
|
DC -18 GHz |
1.15 |

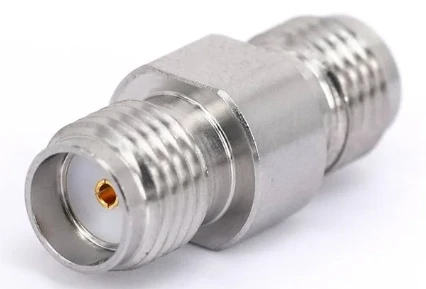

Sma emane ema naissoost |
|

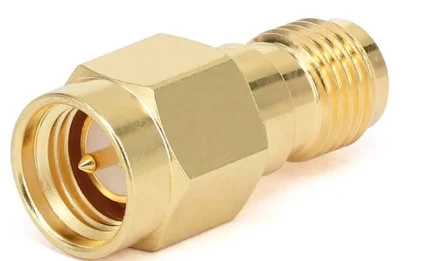

Fr 1- sma-jks |
|
|
DC -18 GHz |
1.15 |
Sma isane ema naissoost |
|

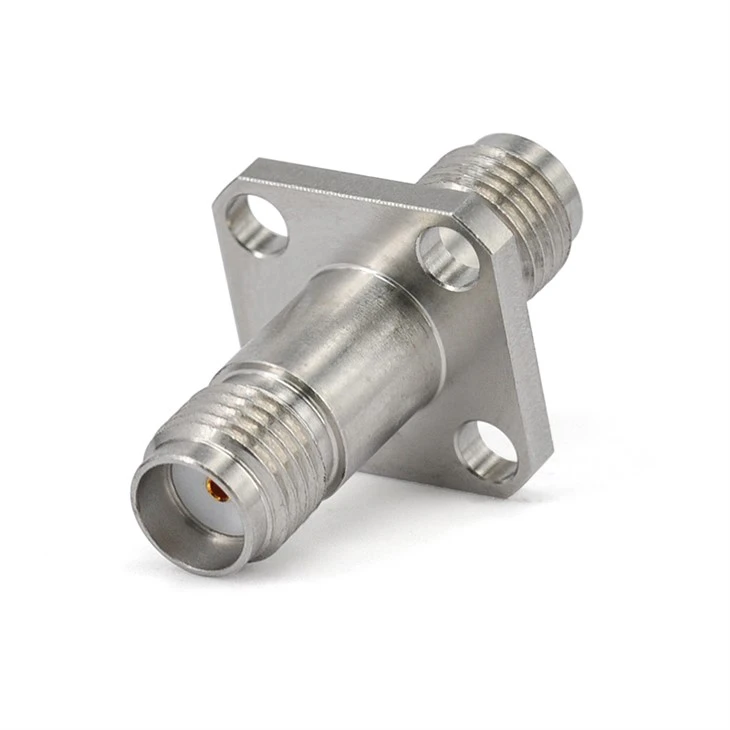

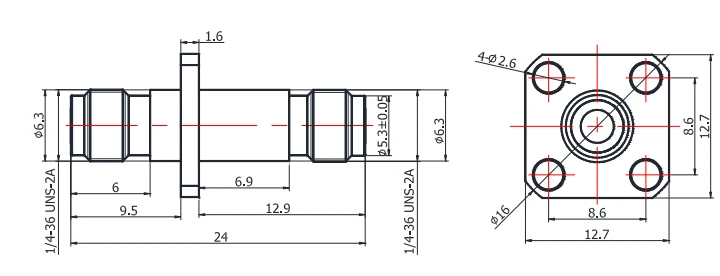

Fr 1- sma-kfkg -1 |
|
|
DC -18 GHz |
1.15 |

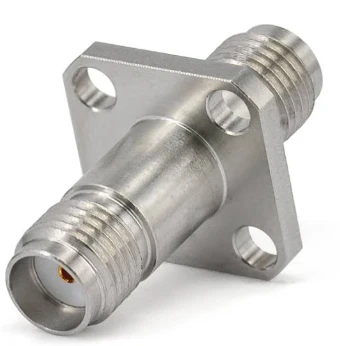

SMA emane SMA emane 4 auguga äärikuga |
|

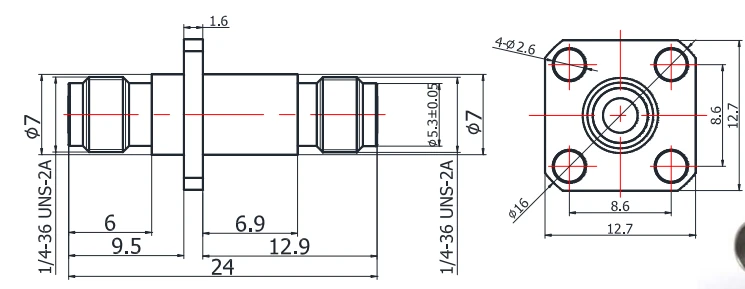

Fr 1- sma-kfkg |
|
|
DC -26. 5GHz |
1.15 |
SMA emane SMA emane 4 auguga äärikuga |
|

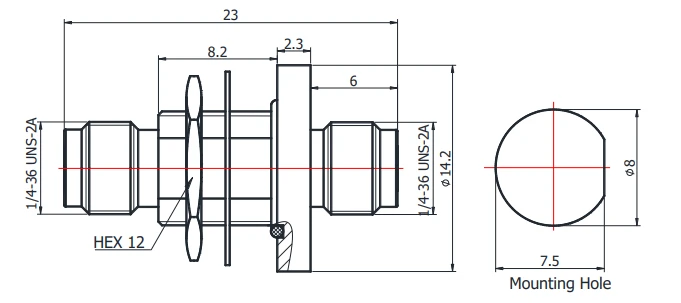

Fr 1- sma-kykg -1 |
|
|
DC -26. 5GHz |
1.25 |

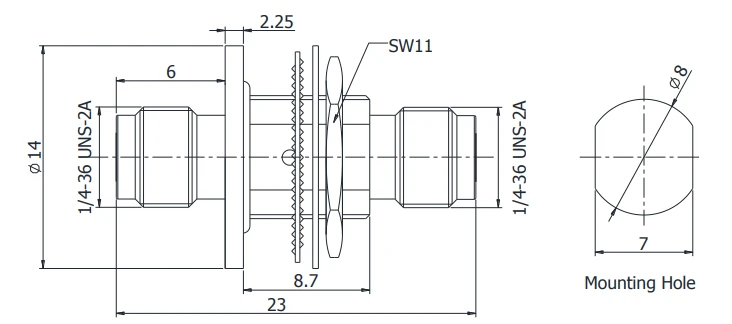

SMA emane kuni SMA emane vaheseinikuga |
|
Fr 1- sma-jfkg |
|
|
DC -18 GHz |
1.20 |

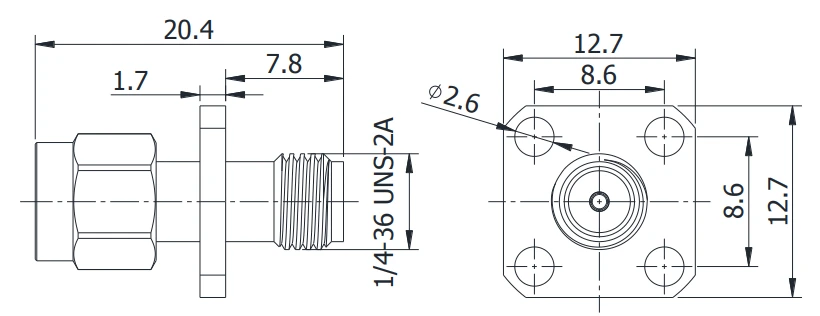

SMA isased kuni 4 auguga äärikuga emased |
|
Fr 1- sma-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA isane kuni täisnurgaga mees |
|
Fr 1- sma-kwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA naine SMA -emasele täisnurgaga |
|
Fr 1- sma-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA isane kuni SMA emase täisnurgaga |
|

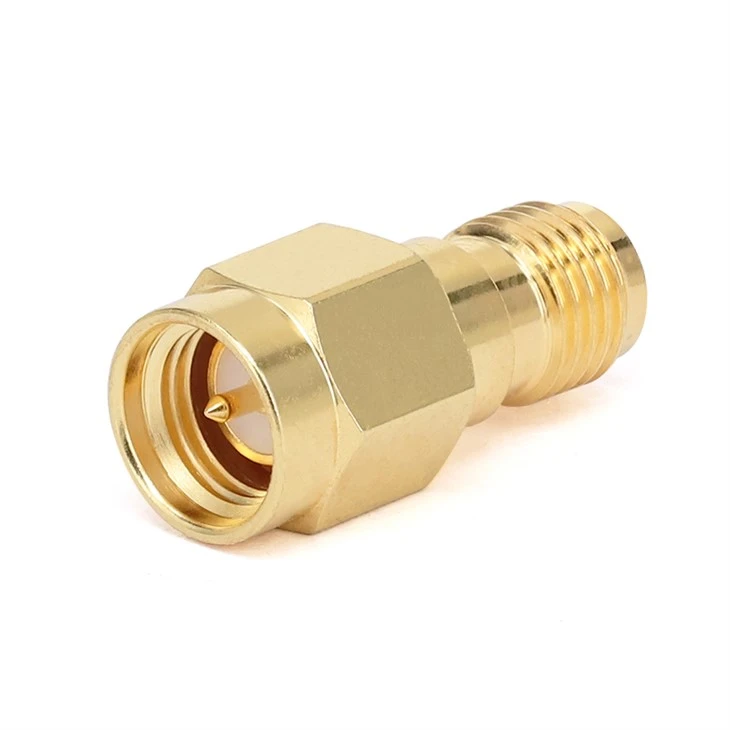

Fr 1- sma-jk |
|
|
DC -18 GHz |
1.25 |
Sma isane ema naissoost |
|

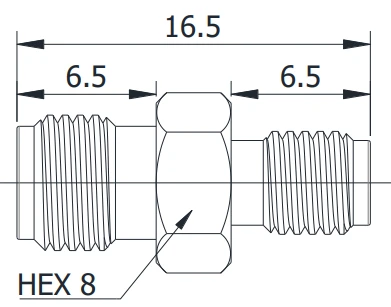

Fr 1- sma-kk-e |
|
|
DC -18 GHz |
1.25 |
Sma emane ema naissoost |
|
Fr 1- sma-kk1 |
|
|
DC -18 GHz |
1.25 |
Sma emane ema naissoost |
|
Fr 1- sma-kyk1 |
|
|
DC -18 GHz |
1.25 |

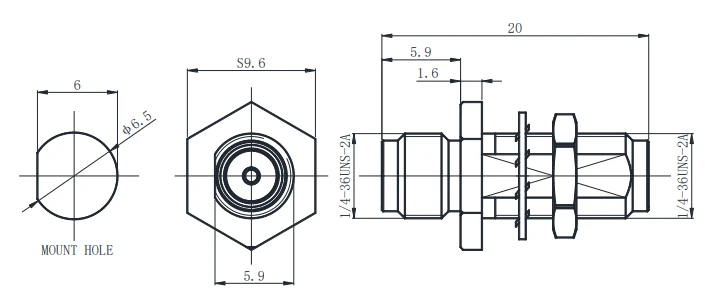

SMA emane kuni SMA emane vaheseinikuga |
|

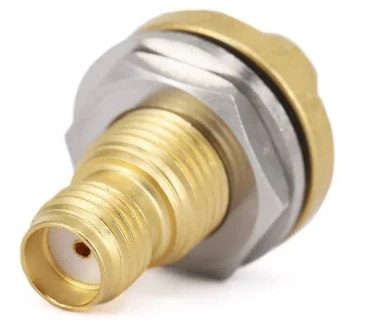

Fr 1- smam-kyk |
|
|
DC -18 GHz |
1.35 |
SMA emane kuni SMA emane vaheseina kinnitamisega ja tolmuimejaga |
|
Fr 1- qsma/sma-jks |
|
|
DC -18 GHz |
1.25 |

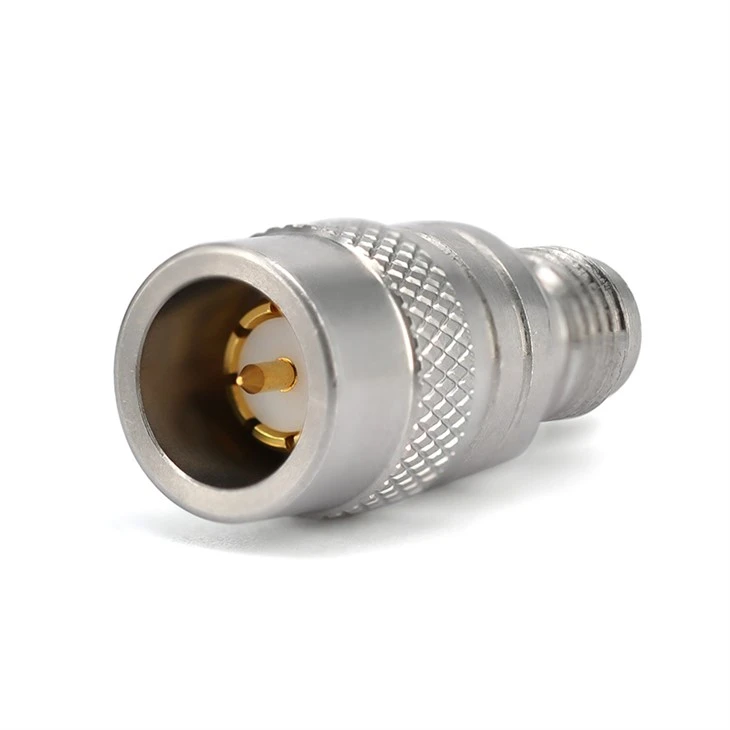

Kiire sma mees emasele |
|
SMA kuni 2,4mm RF adapter |
|||||
|
Ska |
Joonistamine |
Kannu |
Vswr |
Kirjeldus tüüp |
|
|
Fr 1- sma/2. 4- kjs |
|
|
DC -26. 5GHz |
1.15 |

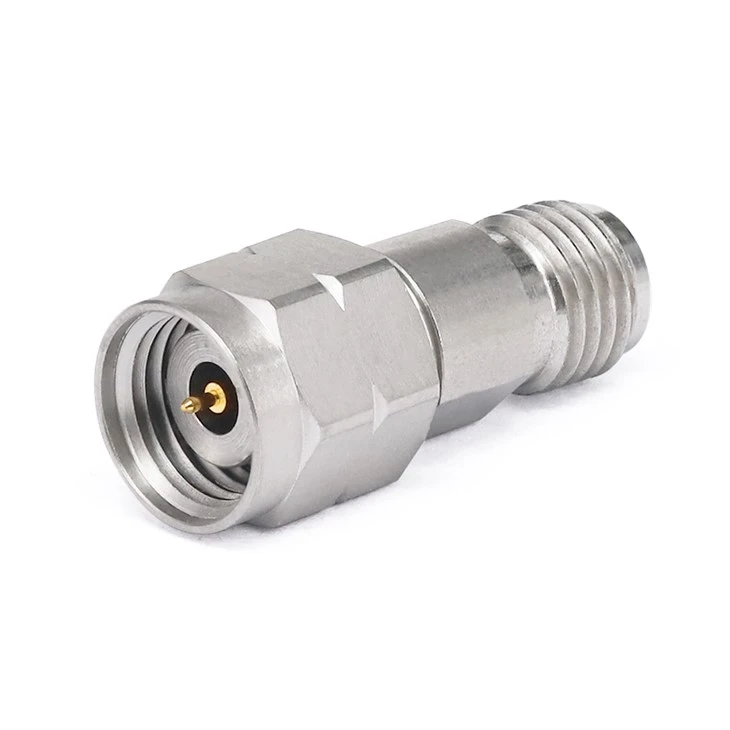

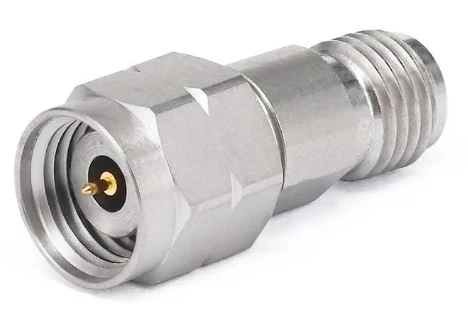

SMA emane kuni 2,4 mm mees |
|
SMA kuni 2,92 mmRF -adapter |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|

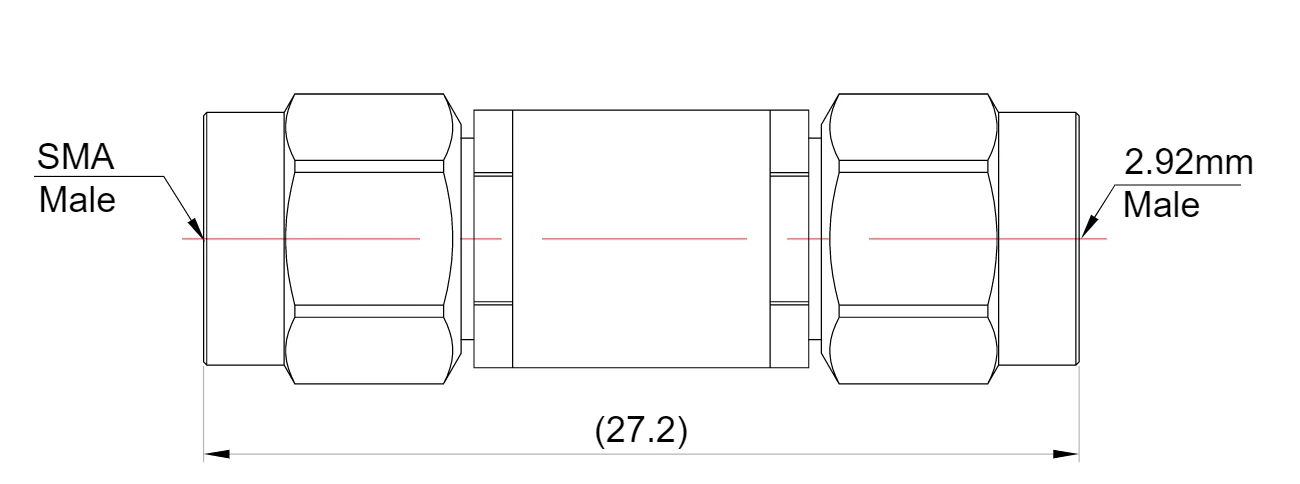

Fr 1- sma/2. 92- jjs |
|
|
DC -18 GHz |
1.15 |
SMA isane kuni 2,92 mm isane |
|

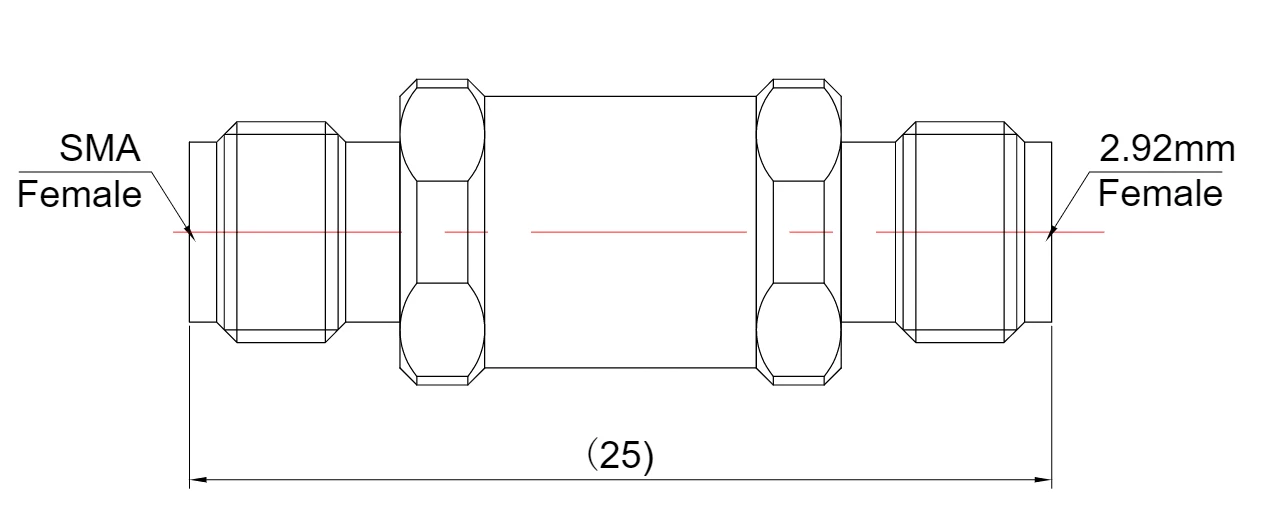

Fr 1- sma/2. 92- kks |
|
|
DC -18 GHz |
1.15 |
SMA emane kuni 2,92 mm emane |
|
Fr 1- sma/2. 92- jks |
|
|
DC -18 GHz |
1.15 |

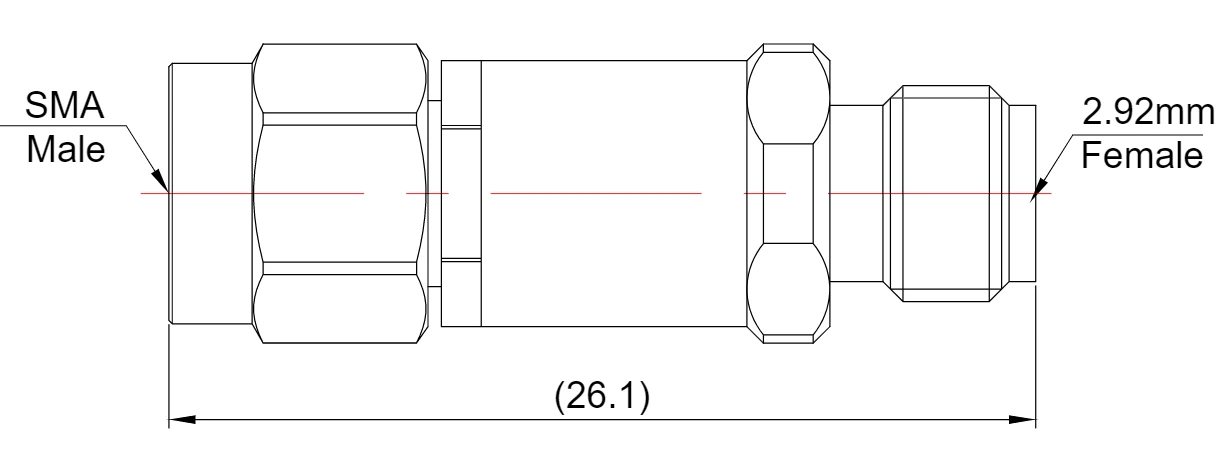

SMA mees kuni 2,92 mm emane |
|
Fr 1- sma/2. 92- kjs |
|
|
DC -18 GHz |
1.15 |

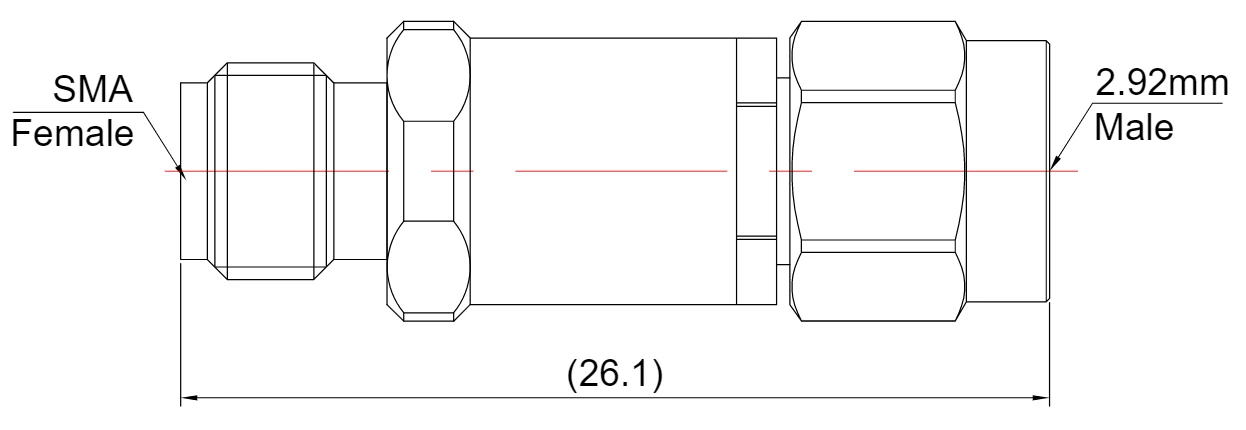

SMA emane kuni 2,92 mm isane |
|
SMA kuni N RF adapter |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|
Fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |
N Mees kuni SMA isane |
|
Fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |
N emane ema naissoost |
|

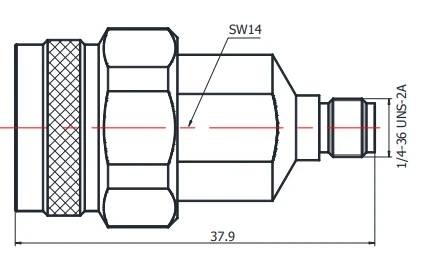

Fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |
N Mees SMA emane |
|

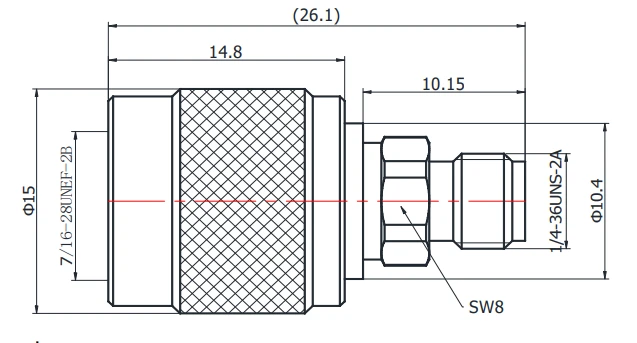

Fr 1- n/sma-kjs |
|
|
DC -18 GHz |
1.15 |
N emane mees mees |
|
Fr 1- n/sma-kykg |
|
|
DC -18 GHz |
1.15 |

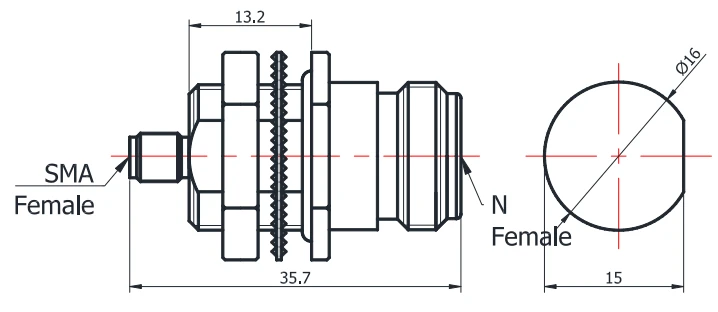

N emane ema emane vaheseinas |
|
Fr 1- n/sma-kfkg |
|
|
DC -18 GHz |
1.15 |

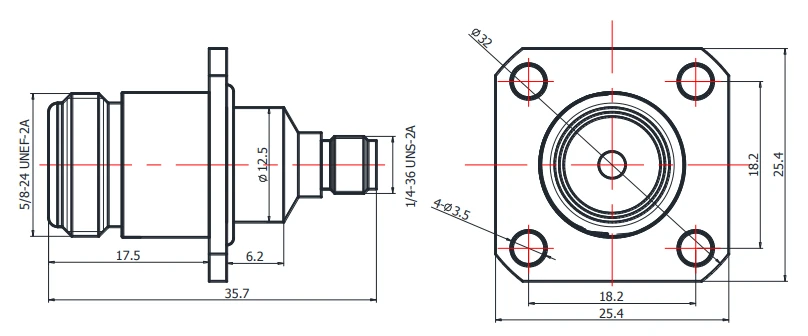

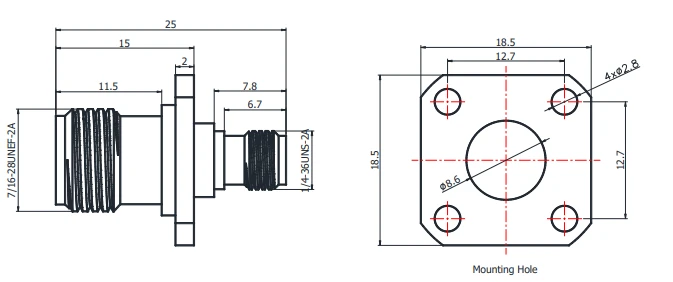

N emane ema emase 4 auguga äärikuga |
|
SMA kuni TNC RF adapter |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|

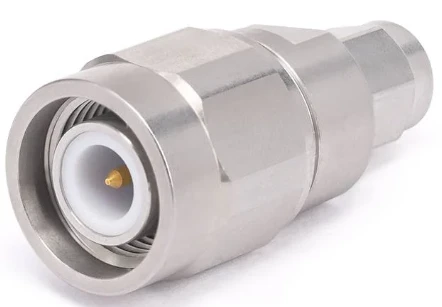

Fr 1- tnc/sma-jjs |
|
|
DC -18 GHz |
1.25 |
Tnc isane SMA isane |
|

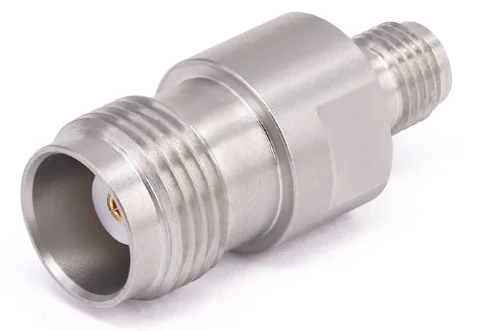

Fr 1- tnc/sma-kks |
|
|
DC -18 GHz |
1.25 |
Tnc emane ema emane |
|

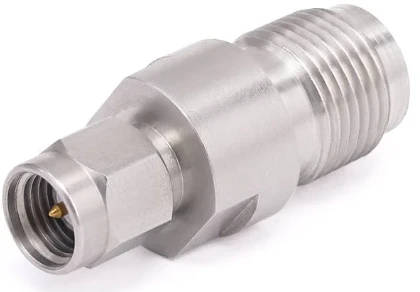

Fr 1- tnc/sma-jks |
|
|
DC -18 GHz |
1.25 |
TNC MEELE SMA EMAST |
|
Fr 1- tnc/sma-kjs |
|
|
DC -18 GHz |
1.25 |
Tnc emane mees mees |
|
Fr 1- tnc/sma-jj |
|
|
DC -3 GHz |
1.25 |
Tnc isane SMA isane |
|
Fr 1- tnc/sma-kk |
|
|
DC -3 GHz |
1.25 |
Tnc emane ema emane |
|
Fr 1- tnc/sma-jk |
|
|
DC -3 GHz |
1.25 |
TNC MEELE SMA EMAST |
|
Fr 1- tnc/sma-kj |
|
|
DC -3 GHz |
1.25 |
Tnc emane mees mees |
|

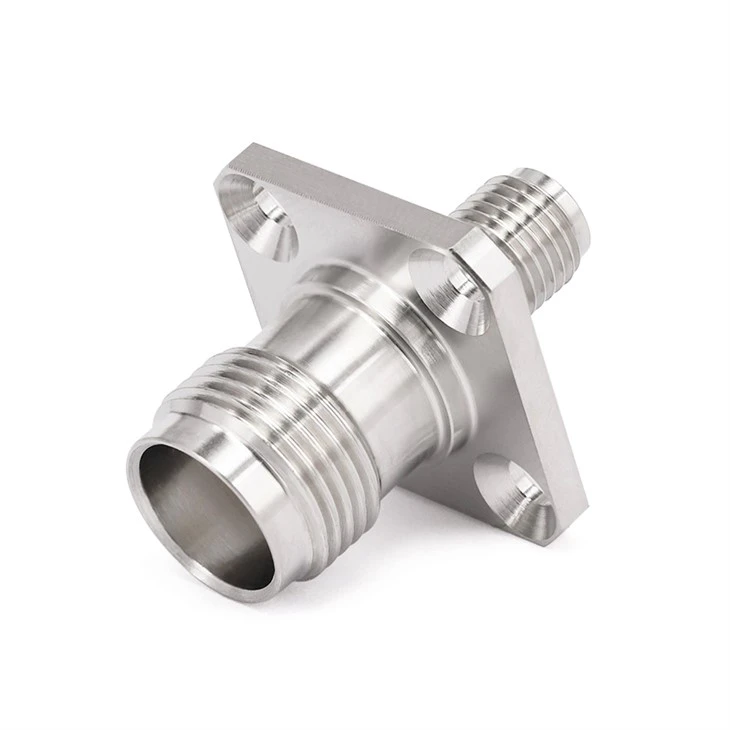

Fr 1- tnc/sma-kfk1 |
|
|
DC -4 GHz |
1.25 |
Tnc emane ema emase 4 auguga äärikuga |
|
SMA kuni BNC RF adapter |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|
Fr 1- bnc/sma-jjs |
|
|
DC -18 GHz |
1.15 |
Bnc isased SMA isased |
|
Fr 1- bnc/sma-kks |
|
|
DC -18 GHz |
1.15 |
Bnc emane ema emane |
|
Fr 1- bnc/sma-jks |
|
|
DC -18 GHz |
1.15 |
Bnc isane ema emasele |
|
Fr 1- bnc/sma-kjs |
|
|
DC -18 GHz |
1.15 |
Bnc naine SMA isasele |
|
SMA GPPO-le (Mini-SMP) RF-adapter |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|
Fr 1- sma/gppo-jj |
|
|
DC -18 GHz |
1.20 |
Sma isased gppo isased |
|
Fr 1- sma/gppo-kk |
|
|
DC -18 GHz |
1.20 |
Sma naine gppo naissoost |
|
Fr 1- sma/gppo-jk |
|
|
DC -18 GHz |
1.20 |
Sma isane gppo emasele |
|
Fr 1- sma/gppo-kj |
|
|
DC -18 GHz |
1.20 |
SMA emane gppo isasele |
|
SMA kuni GPO (SMP) RF adapter |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|
Fr 1- sma/gpo-jj |
|
|
DC -18 GHz |
1.20 |
Sma isased gpo -isased |
|

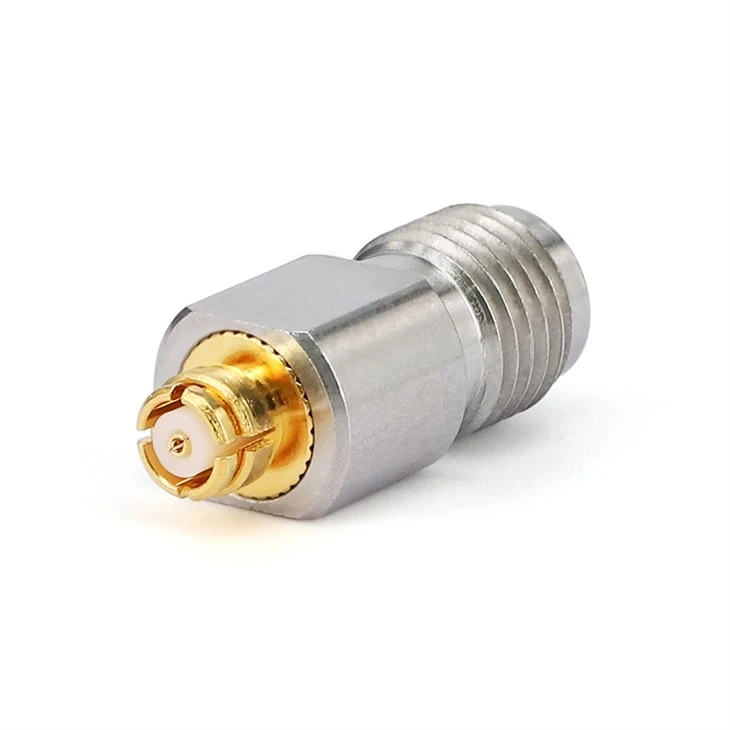

Fr 1- SMA/GPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA emane GPO naissoost |
|
Fr 1- sma/gpo-jk |
|
|
DC -18 GHz |
1.20 |
Sma isane gpo emasele |
|
Fr 1- sma/gpo-kj |
|
|
DC -18 GHz |
1.20 |
SMA emane GPO meessoost |
|
SMA SSMA RF adapterile |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|
Fr 1- sma/ssma-jj |
|
|
DC -27 GHz |
1.25 |
Sma isane kuni ssma meessoost |
|
Fr 1- sma/ssma-kk |
|
|
DC -6 GHz |
1.25 |
SMA emane SSMA naissoost |
|
Fr 1- sma/ssma-jk |
|
|
DC -18 GHz |
1.25 |
Sma mees ssma naissoost |
|
Fr 1- sma/ssma-kj |
|
|
DC -18 GHz |
1.25 |
SMA emane SSMA meessoost |
|
SMA SSMC RF adapterile |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|
Fr 1- sma/ssmc-jj |
|
|
DC -6 GHz |
1.20 |
SMA isane SSMC isane |
|
Fr 1- sma/ssmc-kk |
|
|
DC -6 GHz |
1.20 |
SMA emane SSMC naissoost |
|
Fr 1- sma/ssmc-jk |
|
|
DC -6 GHz |
1.20 |
Sma mees SSMC naissoost |
|
Fr 1- sma/ssmc-kj |
|
|
DC -6 GHz |
1.20 |
SMA emane SSMC meessoost |
|
SMA MCX RF Adapterile |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|

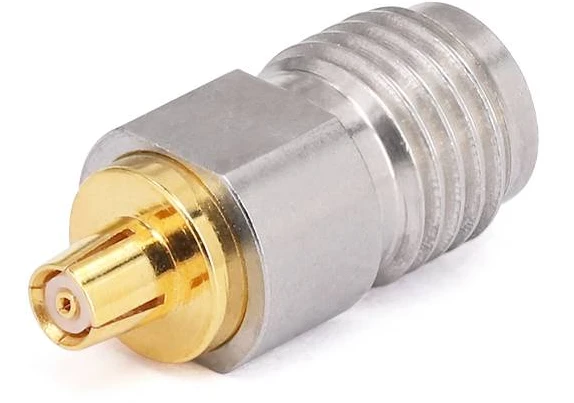

Fr 1- sma/mmcx-jj |
|
|
DC -6 GHz |
1.20 |
Sma isased kuni mmcx isased |
|
Fr 1- sma/mmcx-kk |
|
|
DC -6 GHz |
1.20 |
SMA emane MMCX emasele |
|
Fr 1- sma/mmcx-jk |
|
|
DC -6 GHz |
1.20 |
Sma isane kuni mmcx emaslooma |
|
Fr 1- sma/mmcx-kj |
|
|
DC -6 GHz |
1.20 |
SMA emane MMCX meessoost |
|
SMA IPEX RF adapterile |
|||||
|
Ska |
Joonistamine |
Sagedus |
Vswr |
Kirjeldus tüüp |
|
|

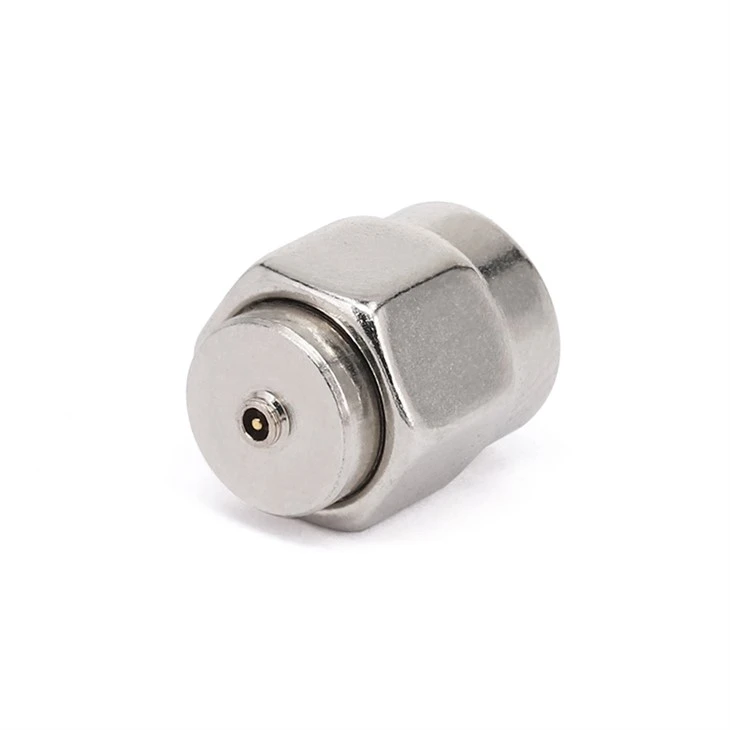

Fr 1- sma/ipx 1- jj |
|
|
DC -6 GHz |
1.35 |
SMA isased kuni IPX1 isased |
|
Fr 1- sma/ipx 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA isane kuni IPX1 emane |
|

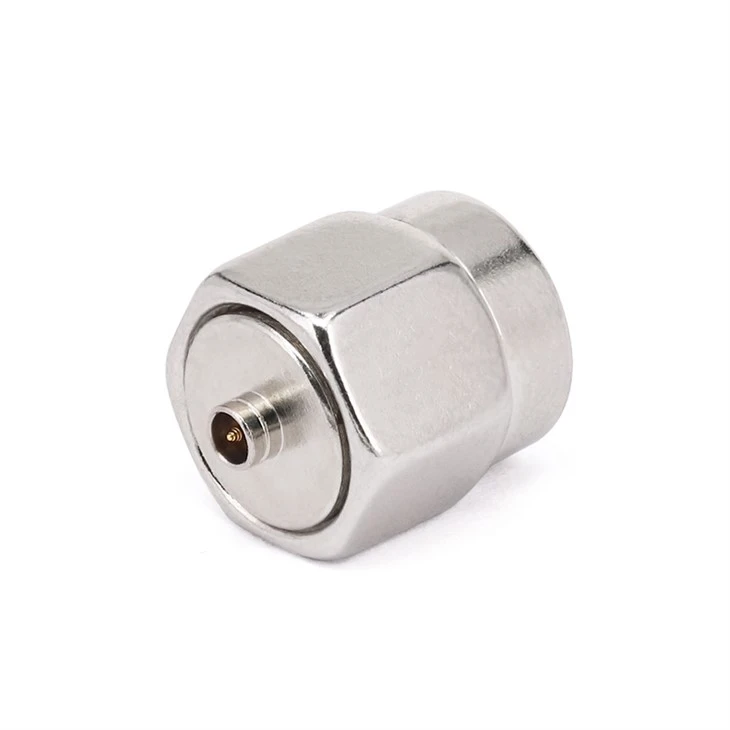

Fr 1- sma/ipx 4- jj |
|
|
DC -6 GHz |
1.35 |
SMA isased kuni IPX4 isased |
