Miks on olemas 0 dB summutid?



Paljud RF -insenerid ei pruugi olla isegi teadlikud {{{{0}}} dB summuti olemasolust. Esmapilgul võivad 0dB summutid tunduda vastuolulised kõik, nende nimi viitab sellele, et nende peamine funktsioon on signaali tugevuse vähendamine, kuid tegelikult ei tulene nad sumbumist. Kuid nende olemasolu tuleneb praktilistest inseneri vajadustest, mis ei ole signaalide lihtsustatud. Siin on nende peamiste kasutusalade üksikasjalik jaotus:



1. impedantsi sobitamine
0 DB summutajate üks kriitilisemaid rolle on tagada impedantsi järjepidevus elektroonilistes ja raadiosagedussüsteemides (RF).

Paljud elektroonilised süsteemid (näiteks raadiosaatjad, antennid ja katseseadmed) on loodud töötama konkreetsete iseloomulike impedantsidega (tavaliselt 5 0 ω või 75Ω). Impedantsi mittevastavused ühendatud komponentide vahel võivad põhjustada signaali peegeldusi, mis halvendavad signaali terviklikkust, vähendavad jõuülekande tõhusust ja võivad isegi tundlikke seadmeid kahjustada. 0 dB summutid on hoolikalt konstrueeritud, et säilitada sisend- ja väljundpordi täpse, standardiseeritud impedantsi (nt 50Ω). Kui sisestatakse sobimatute komponentide vahele, "ühendavad nad impedantsi lõhe, minimeerides peegeldusi ja tagades signaali tõhusa edastamise signaali amplituuti muutmata.



2. mehaaniline\/liidese kohandamine

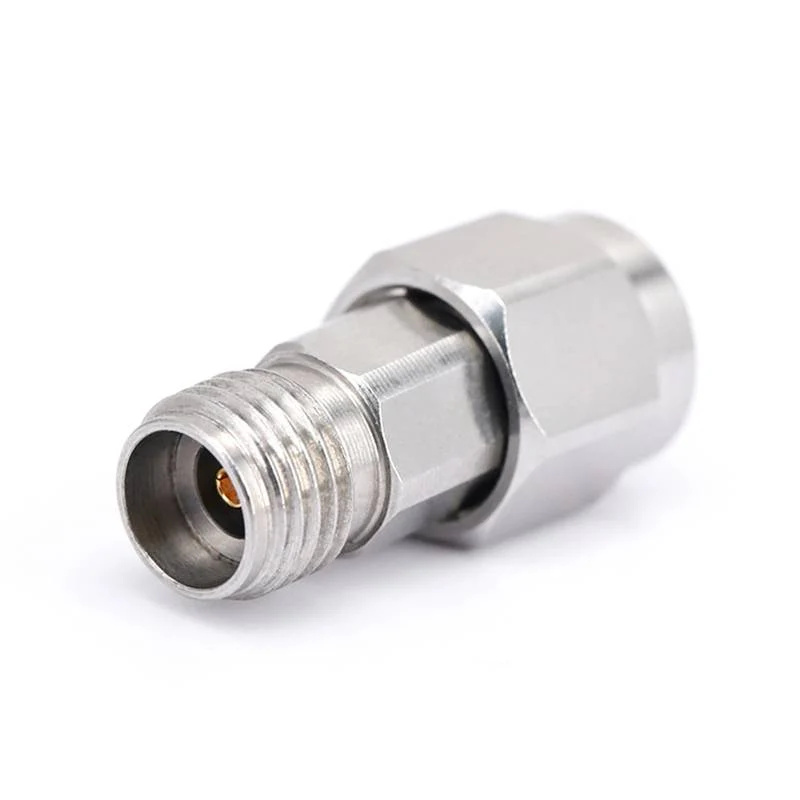

Keerulistes süsteemides kasutavad komponendid sageli erinevat tüüpi pistikuid (näiteks SMA, N-tüüpi, BNC) või füüsilisi vorme. 0 dB summutid kasutatakse nende ühilduvuse lahendamiseks sageli adapterina.



3. kalibreerimis- ja testimisviide
RF -is, mikrolaineahjus ja optilises testimises on täpsus ülioluline. 0 dB summutid on väärtuslikud kalibreerimisriistad ja võrdluspunktid: need toimivad testide seadistustes "tuntud standardina".



4. Signaali tee konsistents
Süsteemides, kus sumbumisnõuded muutuvad dünaamiliselt (näiteks sidevõrgud või radarisüsteemid), suudab 0 DB summutajad säilitada signaaliahela mehaanilise ja elektrilise ühtluse:



Näiteks võib süsteem vahetada 5 dB summuti kasutamise (tugevate signaalide vähendamiseks) ja sumbumise puudumise (nõrkade signaalide käitlemise) vahel. {0 dB summuti sisestamine Kui sumbumist pole vaja, tagab signaalitee füüsilise pikkus, pistiku koormus ja elektromagnetilised omadused täpselt samaks kui siis, kui kasutatakse kõrgema väärtusega summuti, vältides ootamatuid muutusi signaalfaasis, viivituses või takistuses, mis võib süsteemi jõudlusega segada.



5. Isoleerimine ja kaitse
Ehkki need ei vähenda signaali amplituuti, on 0 DB summutajad tavaliselt integreeritud kujundusfunktsioonidega, mis pakuvad elektrilist isolatsiooni või kaitset: need saavad tundlikke komponente (näiteks vastuvõtjaid) puhverdada pingeharudest või järgnevate seadmete (näiteks saatjate) genereeritud peegeldustest. Nende sisemine vooluring (nt takistusvõrgud) võivad summutada mööduvaid signaale või takistada kahjuliku vastupidise jõu kahjustamist ülesvoolu seadmeid. Kõrgsagedussüsteemides saavad nad isegi ilma sumbumiseta vähendada "risti", eraldades signaalitee erinevad lõigud.



Rakenduse näited

RF -sidesüsteemid: 0 dB summuti transiiveri ja antenni vahel tagab 50Ω impedantsi sobitamise, maksimeerides jõuülekannet.

Katselaborid: Signaaligeneraatori ja ostsilloskoobi ühendamiseks kasutatakse {0 dB summuti (SMA-to-BNC), toimides nii liidese adapterina kui ka kalibreerimisviidena.

Ringhääling: Videosüsteemides vastavad 75Ω 0 DB summutajad koaksiaalkaablid võimenditega, hoides ära signaali peegeldusi, mis põhjustavad kummitusi või moonutusi.



Kokkuvõtteks võib öelda, et 0 DB nõrgendajad ei ole "kasutud"-need on mitmekülgsed komponendid, mis lahendavad impedantsi, ühenduvuse, kalibreerimise ja süsteemi stabiilsusega seotud peamised tehnilised väljakutsed ning nende väärtus ulatub kaugemale signaali sumbumisest iseenesest.
