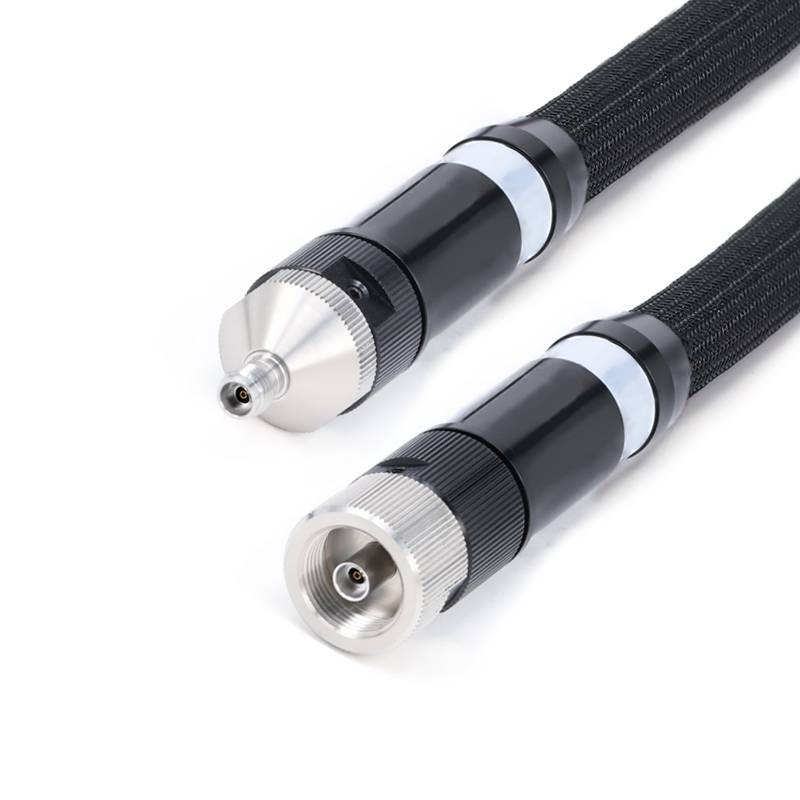

VNA testikaablid

Flexirfi VNA -testkaabli kokkupanemise seeria on loodud selleks, et pakkuda klientidele korratavat ja täpset Vector Network Analyzer (VNA) mõõtmisväärtusi .

Vektorivõrgu analüsaatorite (VNA) testimisstsenaariumide korral on Precision Coaksiaalsete liideste haavatavus pikka aega olnud tööstuse väljakutse ., kui traditsioonilistele testikaablitele on sagedane ühendamine/vooluvõrgu ühendamine, painutamine või mehaanilised pinged, mis on seotud nende liidese-protonaatoritega, mis on dekoorsed, mis on dekoratiivsed. Stressi kontsentratsiooni tõttu . mõjutab see otse testimise täpsust ja võib isegi põhjustada seadmete tõrkeid .

Sageduse klassifikatsiooni põhjal on järgmist:

26 . 5GHz 3,5 mm liidese kaabli komplektid, 40 GHz 2,4 mm kaablikomplektid, 67GHz 1,85 mm NMD kaablikoostu.

Niinimetatud NMD-kaablikomplektide funktsioonil liideste reggeditud tugevdatud pistikud . See kujundus tagab, et mehaaniline pinge kasutamise ajal neelab peamiselt välised tugevdatud konstruktsioonikomponendid, vältides eelnevate koaksiaalsete liideste kahjustusi .

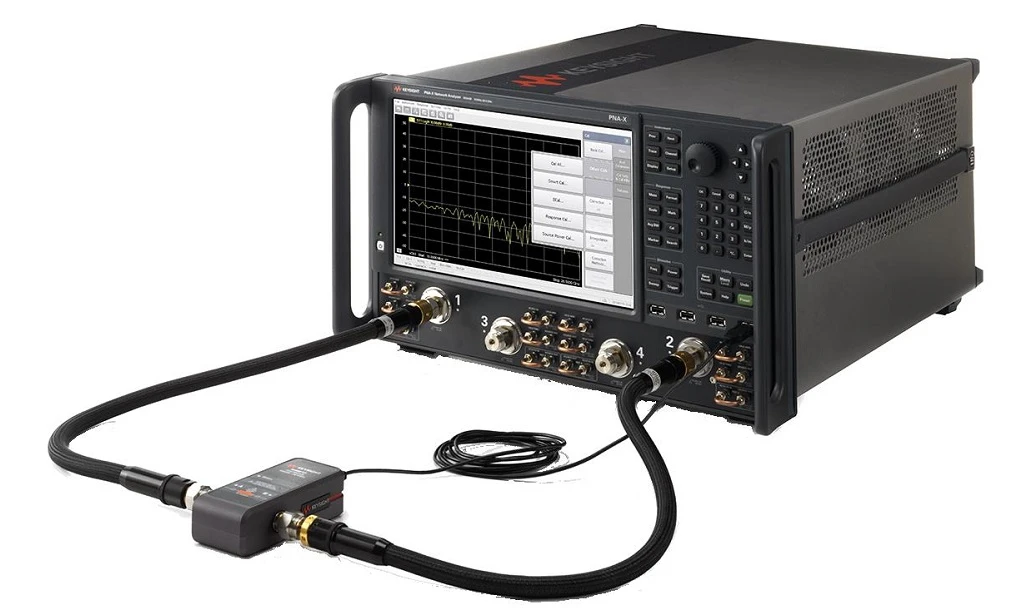

VNA-testi kaablikoostud on suure jõudlusega amplituudiga ja faasi stabiilsed testkaablid, mida kasutatakse peamiselt vektorivõrgu analüsaatorites (VNA-d), hõlmates DC ~ 67 GHz. töötava sagedusvahemikku, millel on jätkusuutlikud ja väga korduvad painutavad iseloomustused, mis võimaldavad mikrolainete parameetrite täpset mõõta laborites ja mujal laborites. stsenaariumid .

1. kohandatud pikkusega kaablikomplektide jaoks ärge unustage jätta oma pikkuse teabe kassale;
2. Kõiki kaabelkomplekte saab varustada faasiga sobitatud paaride või rühmadega; Kui teil on vaja kaablite sobitamist, saatke meile e -kiri: sales@flexirf.com

Tooteliik



VNA testikaablid

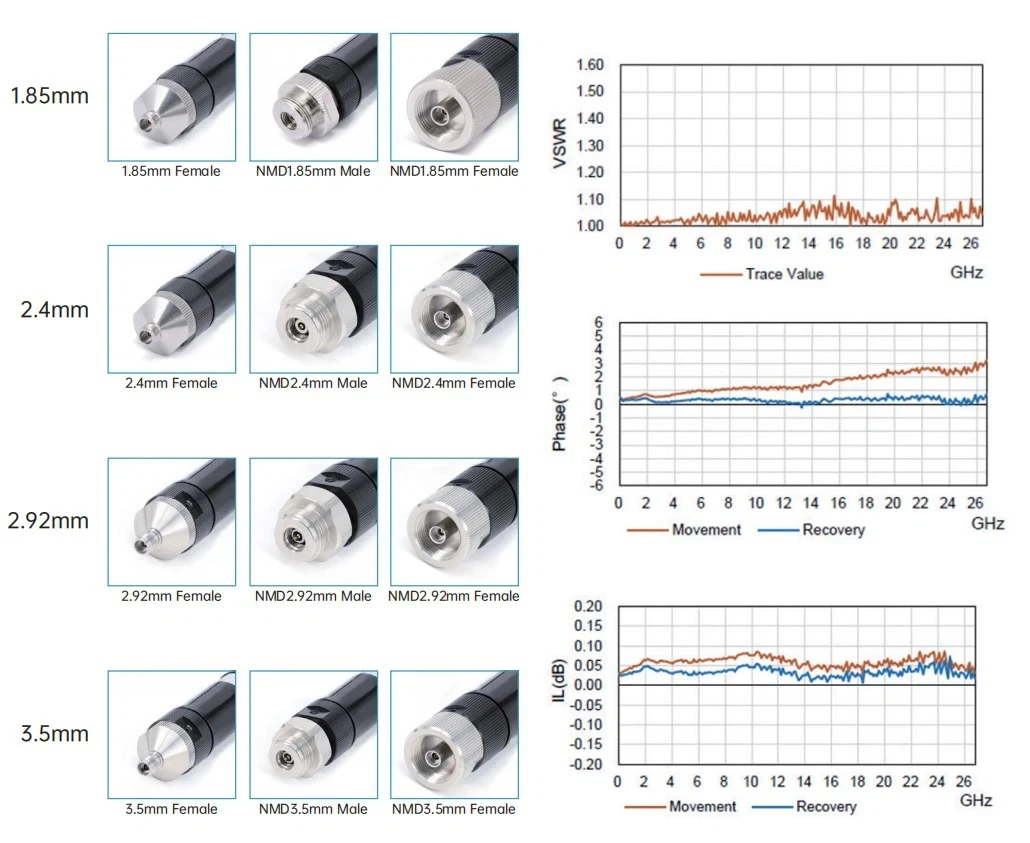

Ühised mudelid ja tehnilised näitajad
Pilt	Ska	Pistik 1	Pistik 2	Ebapiisavus	Tagasitulek/vswr
	Vna -35 f35f -630	3,5 mm NMD naine	3,5 mm naine	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD naine	3,5 mm NMD isane	DC -26.5 GHz	1.30

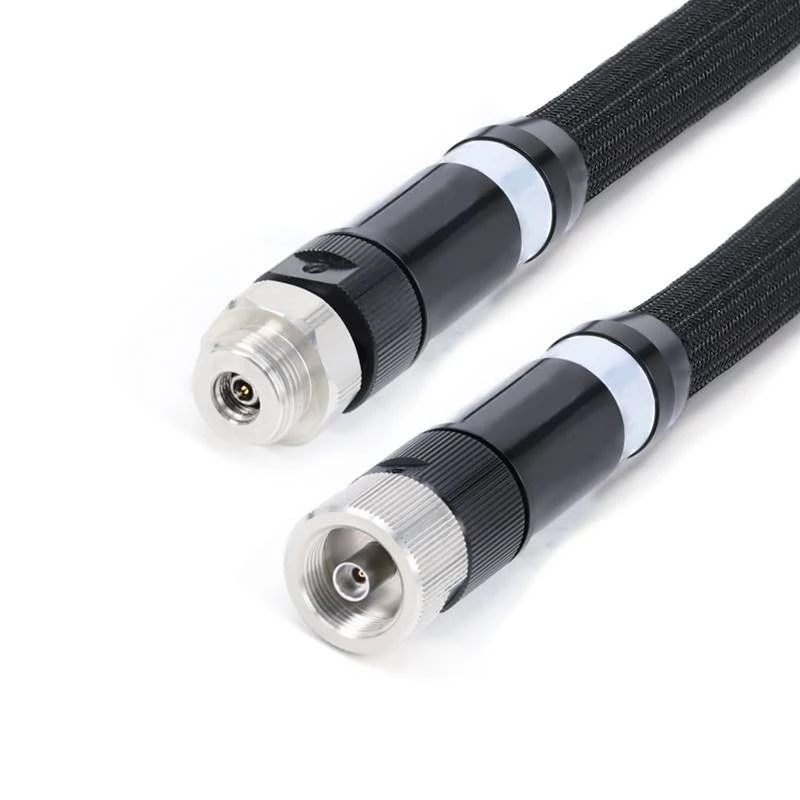

	Vna -292 f292f -630	2,92mm NMD emane	2,92 mm naine	DC -40 GHz	1.30
	VNA -292 m292f -630	2,92mm NMD emane	2,92mm NMD emane	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4mm NMD emane	2,4 mm naine	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4mm NMD emane	2,4mm NMD isane	DC -50 GHz	1.35

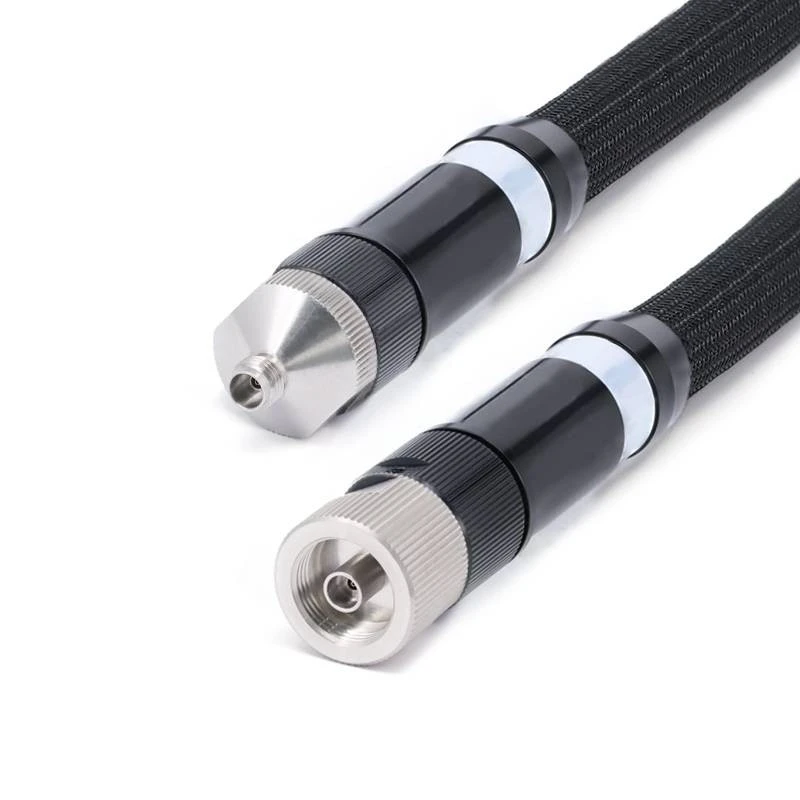

	Vna -185 f185f -630	1,85mm NMD emane	1,85 mm naine	DC -67 GHz	1.50

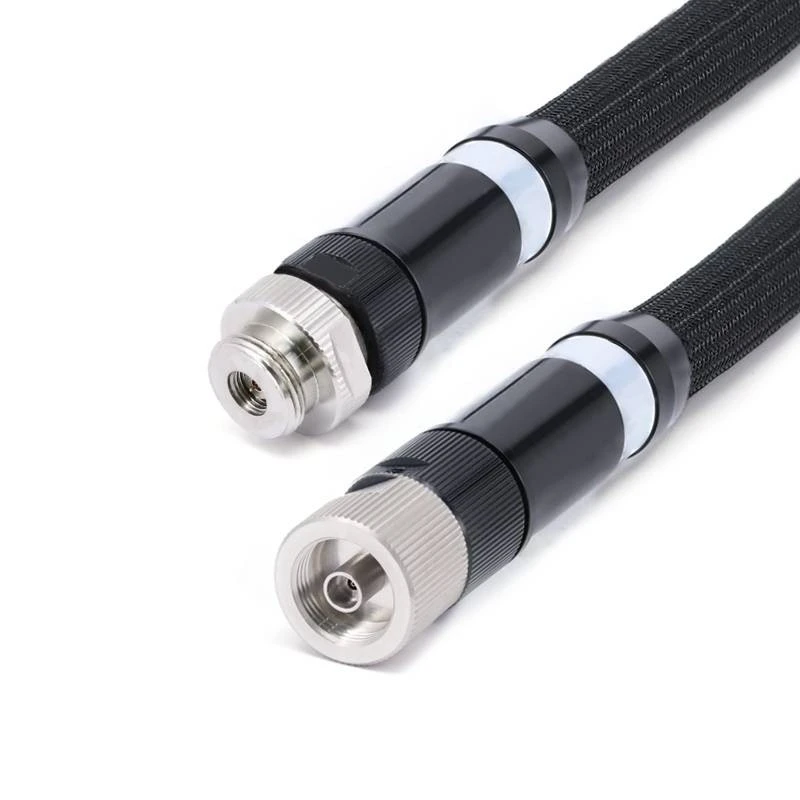

	Vna -185 f185m -630	1,85mm NMD emane	1,85mm NMD isane	DC -67 GHz	1.50
